Name: Schurter 3-139-125 SMD-säkring SMD 600 A Snabb -F- 1 st Piece
Brand: Schurter
SKU: 3738249
Availability: BackOrder

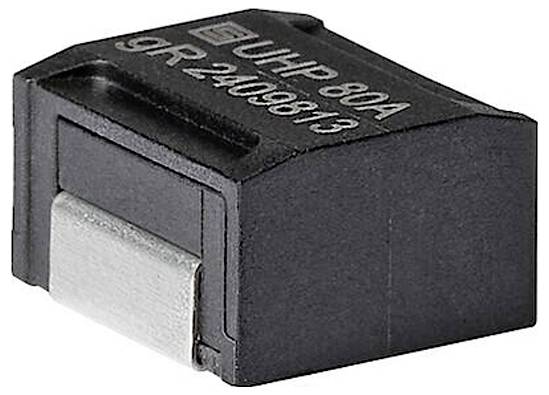

En svart elektronisk komponent märkt "UHP 80A 9R 2409813", troligen en säkring eller kretsbrytare, med en metallisk anslutning.

Teknisk ritning av en komponent med dimensioner: 10,2 x 6,77 x 2,2 mm och 11,4 x 7 mm. Toleranser är ±0,15 eller ±0,1 mm.

Bild som visar två svarta rektanglar med dimensioner: vänster rektangel är 3,70 mm bred och 7,20 mm hög; luckan mellan rektanglarna är 4,30 mm.

1/3

Förpackningstyp

Piece

Typ av produkt

SMD-säkring

Nominell ström - avrundad

600 A

Utlösningskarakteristik

Snabb -F-

Konstruktionstyp

SMD

Datablad (PDF)

Fabrikatsnr.

Artikelnr.:

Leverans fre 22 jan. 2027

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (49,90 kr / stycken)

79,00 kr

-37 %

49,90 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

SMD-säkring 11,4x10,2 60A 80VDC

SMD-säkring 11,4 x 10,2 mm
Hög brytförmåga upp till 3000A (@ 63V DC)
Mycket snabb avstängning vid 2-faldig nominell ström
Tack vare sin konstruktion löser säkringen ytterst exakt och minimerar vid 2-faldig överström en för stark Uppvärmning av omgivningen.

Tekniska specifikationer

Serie UHP
Montering: Kretskortsmontering
Utlösningstid: Snabb
Kapsling 11,4 x 10,2 mm
Tillämpningar: För bilar, datacenter, telekommunikationsutrustning och elverktyg. För SELV-användningar med höga nominella strömmar och krav på brytförmåga.
Höljets material: Polyftalamid
Anslutningstyp SMD
Smältintegral: 1.350 A²/s.
Nominell brytförmåga 2.000 A.
NOMINELL SPÄNNING VDC 80 VDC
Spänningsfall 90 mV
Kan lödas i 245 °C/3 s.
Kvalifikation: AEC-Q200

Förpackningstyp: Piece

Typ av produkt: SMD-säkring

Mått.: (L x B x H) 10.2 x 11.4 x 6.77 mm

Nominell ström - avrundad: 600 A

Nominell ström: 600 A

Utlösningskarakteristik: Snabb -F-

Konstruktionstyp: SMD

Längd: 10.2 mm

Bredd: 11.4 mm

Höjd: 6.77 mm

Min. temperatur: -55 °C

Max. temperatur: 125 °C

Innehåll: 1 st

RoHS-godkänd: Ja

Typ: 3-139-125

Godkännanden: UL 248-13, CSA C22.2 NO. 248.13:22

Kontaktmaterial: Kopparlegering, förtennad

Dokument & nedladdningar

Datablad

Datablad 3738249 Schurter 3-139-125 SMD-säkring SMD 600 A Snabb -F- 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3738249 Schurter 3-139-125 SMD-säkring SMD 600 A Snabb -F- 1 st Piece

Beskrivning

Schurter SMD-säkring UHP Snabb 2.000A 80VDC 600A 11,4 x 10,2 mm AEC-Q200
