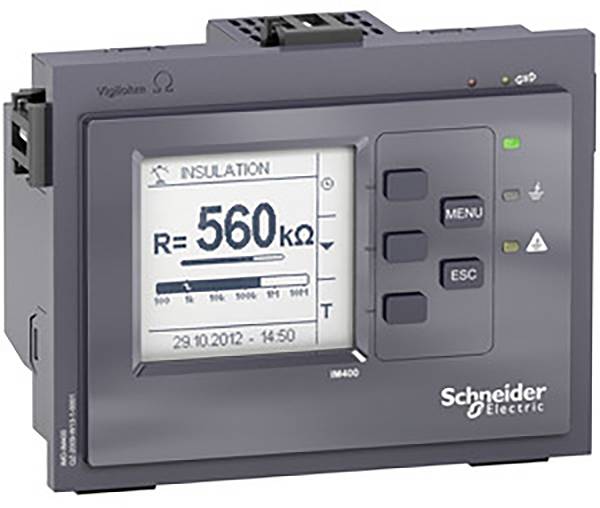

Schneider Electric IMD-IM400 IMD-IM400 Isoleringsväktare Antal reläutgångar: 1

Denna apparat ingår i Vigilohm-serien, som utvecklats för övervakning av ojordade energileveranser (IT-system) enligt installations- och produktstandarder. Enligt normerna rekommenderas att dina system utrustas med isolationsövervakningsenheter (IMD). Den här enheten är avsedd för övervakning av stora och störda AC-, DC- och ACDC-system. Den mäter nätisolationsresistans genom matning av en lågfrekvent växelström mellan nät och jord. Konfigurationen ställs in beroende på installationen. Inställningarna görs på apparatens framsida, via HMI-skärmen eller via kommunikationsanslutningen. Inställningarna gäller typ av nätverk, larm- och förlarmströsklar, larmfördröjning 0 till 7200 sekunder och andra är tillgängliga. Den övervakar nätverk upp till 830VAC vid anslutning till neutralledare, 480V vid anslutning till ledning och 480VDC, med upp till 500 mikrofarad. Den svartvita bildskärmen kan visa isolationsmotstånd från 10 ohm till 10 megaohm, kapacitet och tillfälliga fel. Autotest startar automatiskt var 5:e timme och vid behov. Om isolationsresistansen i systemet faller under det inställda tröskelvärdet, dvs. om en jordning är tillgänglig utlöses ett larm via IMD-utgångsreläet. Så fort inget fel upptäcks längre raderas larmet och larmreläet återgår till normaltillstånd. Enheten kan försörjas från en 110VAC upp till 440 VAC källa eller en 110VDC till 440 VDC källa, alla med en tolerans på plus eller minus 15 %. Denna produkt monteras infälld, t.ex. i en kopplingsskåpdörr. Kapslingsklass på framsidan är IP5, bakre kapslingsklass IP20 och överspänning 300V kategori III. Övervakningsenheten är utrustad med ett RS485-kommunikationsgränssnitt med Modbus-protokoll.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
