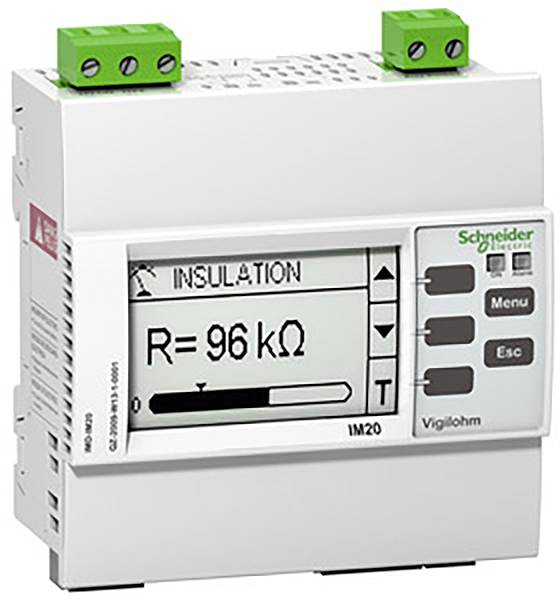

Schneider Electric IMD-IM20 IMD-IM20 Isoleringsväktare Antal reläutgångar: 1

Denna apparat ingår i Vigilohm-serien, som utvecklats för övervakning av ojordade energileveranser (IT-system) enligt installations- och produktstandarder. Enligt normerna rekommenderas att dina system utrustas med isolationsövervakningsenheter (IMD). Den här apparaten är avsedd för övervakning av AC-, DC- och ACDC-system i medelstor storlek med begränsade störningar. Den mäter nätisolationsresistans genom matning av en lågfrekvent växelström mellan nät och jord. Konfigurationen beror på installationen. Inställningarna görs på apparatens framsida via HMI-skärmen. Larmtrösklar kan ställas in från 0,5 kg ohm till 500 kg ohm och larmfördröjning från 0 till 7200 sekunder. Den övervakar nät upp till 600VAC vid anslutning till nolledare, 480V vid anslutning till ledning och 345VDC, med upp till 70 mikrohjul. Den svartvita bildskärmen visar isolationsmotstånd från 100 ohm till 10 megaohm, kapacitet och tillfälliga fel. Autotest startar automatiskt var 5:e timme och vid behov. Om isolationsresistansen i systemet faller under det inställda tröskelvärdet, dvs. om en jordning är tillgänglig utlöses ett larm via IMD-utgångsreläet. Så fort inget fel upptäcks längre raderas larmet och larmreläet återgår till normaltillstånd. Enheten kan försörjas från en 110VAC till 415 VAC källa eller en 125 VDC till 250 VDC-källa, alla med en tolerans på plus eller minus 15 %. Den här produkten kan monteras på en din-skena eller nedsänkt och har även en spärringång. Kapslingsklass på framsidan är IP52, IP20 baksida och överspänningskategori III Övervakningsenheten är utrustad med ett RS485-kommunikationsgränssnitt med Modbus-protokoll.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
