Schlegel SVASTBII_C009 SVASTBII_C009 Valtangent med vridomkopplare, glansig, Metallfrontring manuell , Vridströmbrytare

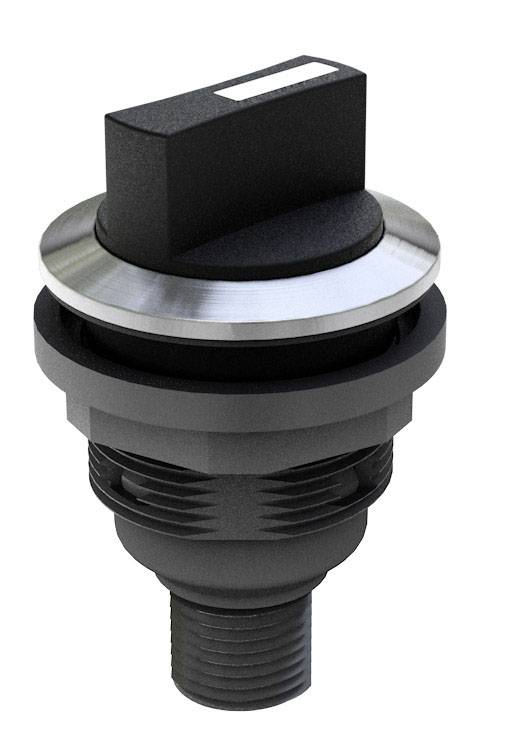

Elektronisk vridströmbrytare med svart handtag och metallring, använd för styrning av enheter eller system.

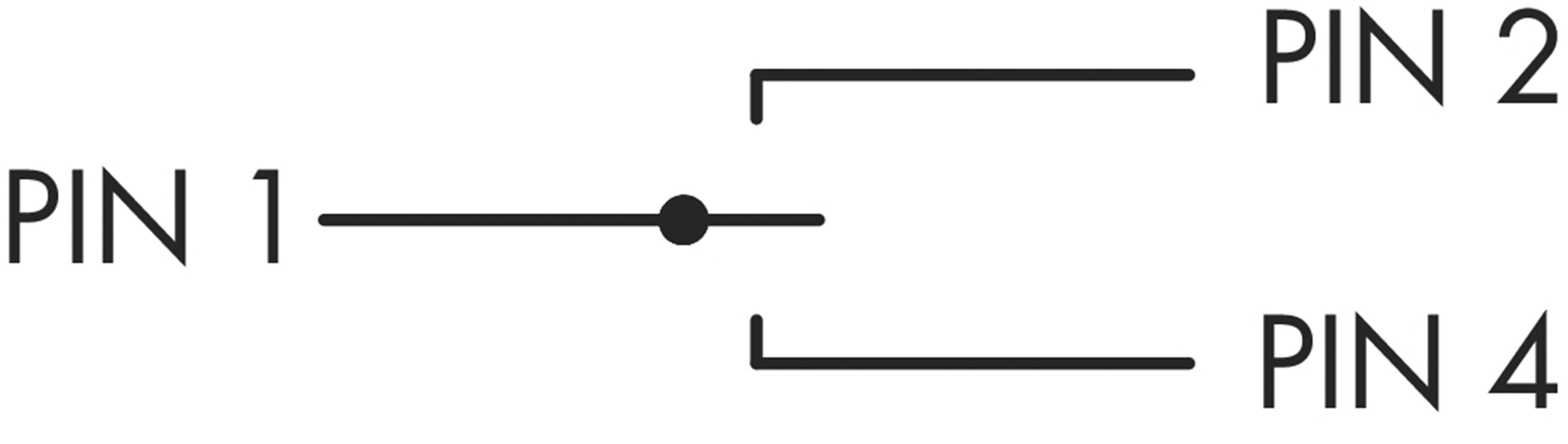

Schematisk representation av en tvåpolig omkopplare: PIN 1 ansluten till PIN 2 eller PIN 4. Huvudkontakt på PIN 1.
Kopplingsschemat för en glidkontakt: PIN 1 är ansluten till en kontaktbrytare, PIN 2 och PIN 4 styrs av denna.

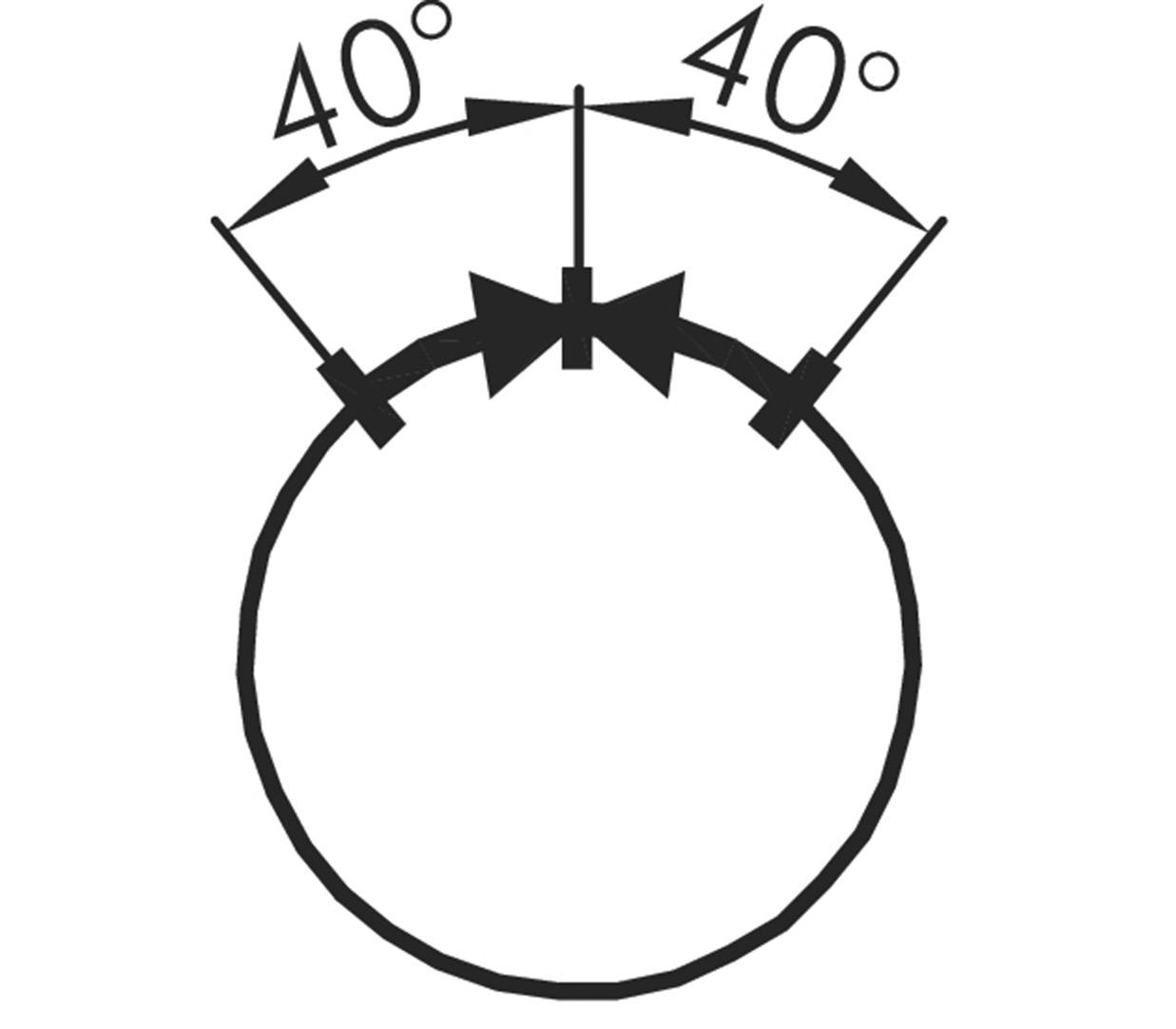

Diagrammet visar två lika stora vinklar på 40 grader som utgår från en cirkelns mittpunkt. Visar symmetri.

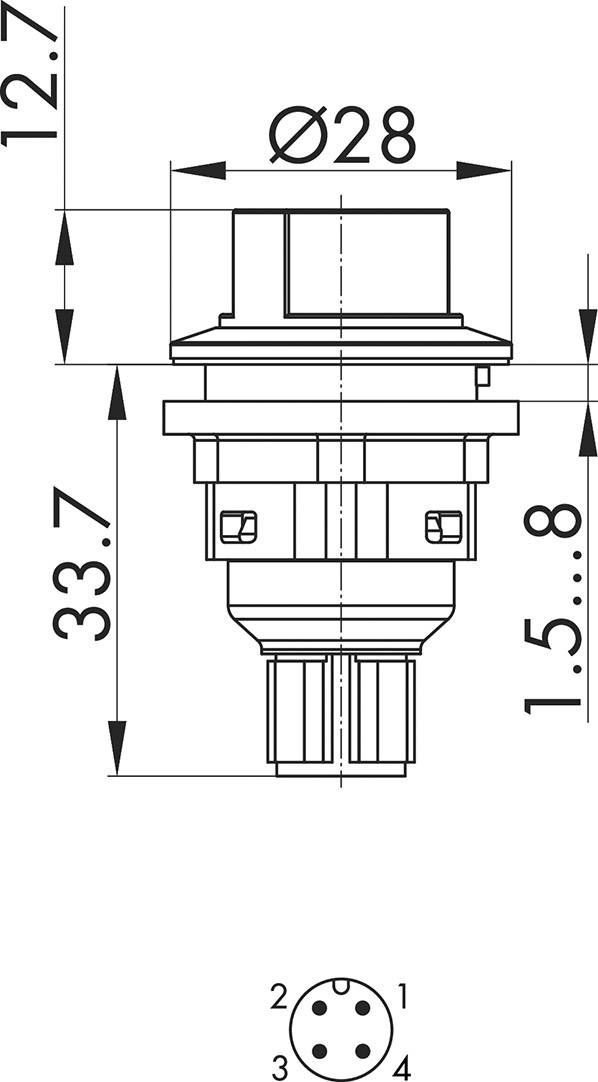

Teknisk ritning av en rund switch med 28 mm diameter och ett djup på 33,7 mm. Innehåller anslutningsvy med pinnummer.

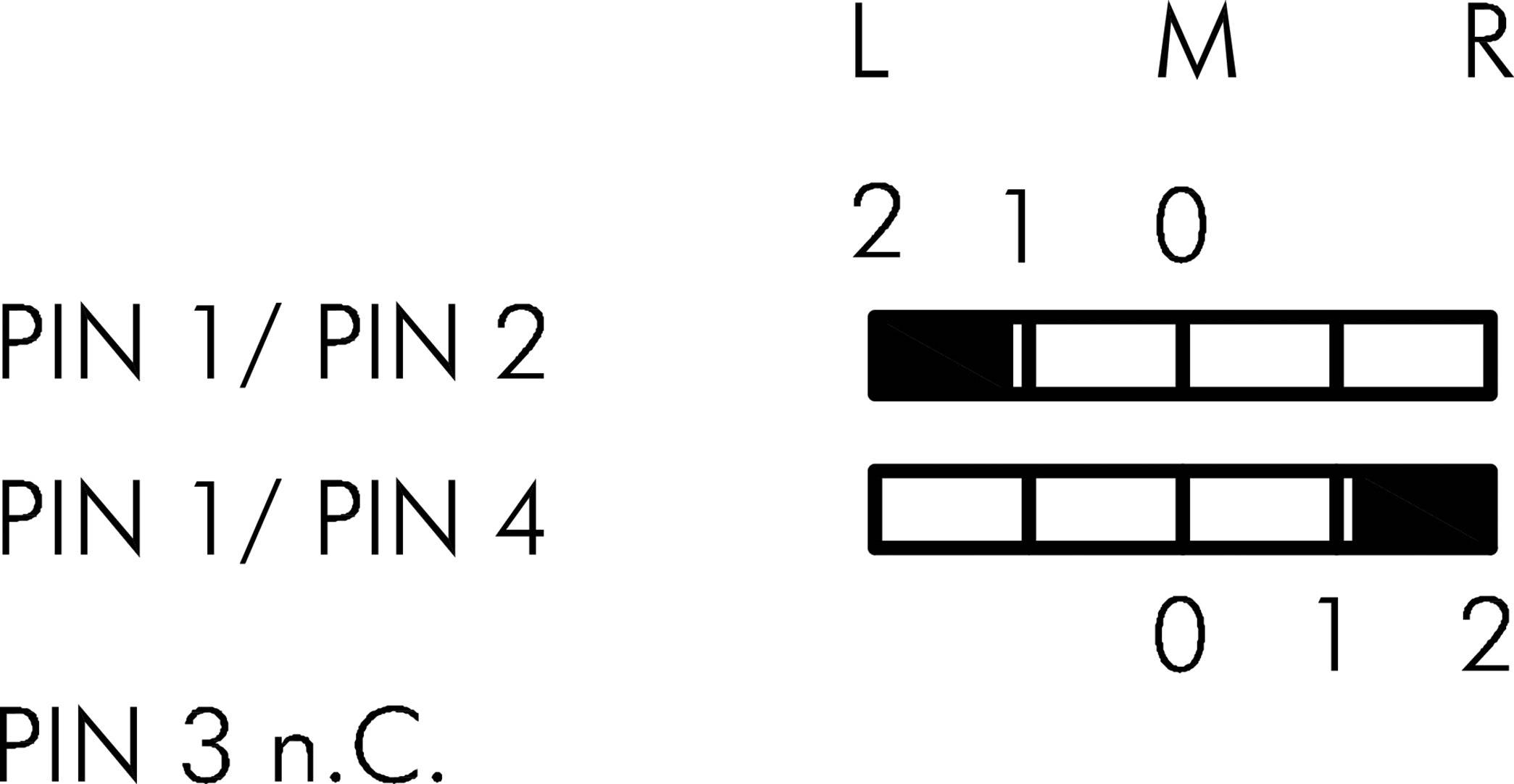

Diagrammet visar tre ljudstift och deras beläggningar: PIN 1/2 och 1/4 som spak, PIN 3 ej belagd. Sidor: Vänster (V), Mitten (M), Höger (H).
1/6
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
600,00 kr
3
3% = 58,50 kr
580,50 kr
5
5% = 136,50 kr
572,70 kr
10
5% = 324,60 kr
567,54 kr
25
6% = 958,50 kr
561,66 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (600,00 kr / stycken)
600,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

"Schlegel valknapp SVASTBII_C009 1 st."

Viktig information!

Tekniska specifikationer

  • Skyddsklass II (skyddsisolering)
  • Belysning: nej
  • Kan märkas: nej
  • Frontram: Rostfritt stål, glänsande
  • Form: rund
Typ av produkt

Valtangent

Switch/tryckknapp - specifikationer

med vridomkopplare

glansig

Metallfrontring

Typ av ljus

ingen

Aktiveringstyp

manuell

Vridströmbrytare

Anslutning

M12-kontakt

Funktioner

momentan

Kontakttyp

2 NO

Mekanisk livslängd

1000000

Elektrisk livslängd

1000000

Monterings-Ø

22.3 mm

IP65

IP67

Min. temperatur

-25 °C

Max. temperatur

+70 °C

Växelspänning

50 V DC/AC

Växelström (max)

4 A

Längd

46.4 mm

Bredd

28 mm

Höjd

28 mm

Passar till (specifikationer)

Serien SHORTRON® connect

Innehåll

1 st

Mått.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkänd

Ja

Typ

SVASTBII_C009

Dokument & nedladdningar

Datablad

Datablad 2238612 Schlegel SVASTBII_C009 SVASTBII_C009 Valtangent med vridomkopplare, glansig, Metallfrontring manuell , Vridströmbrytare

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2238612 Schlegel SVASTBII_C009 SVASTBII_C009 Valtangent med vridomkopplare, glansig, Metallfrontring manuell , Vridströmbrytare
