Schlegel SSWWCII_C009 SSWWCII_C009 Valtangent med vridomkopplare manuell , Vridströmbrytare Svart 1 st

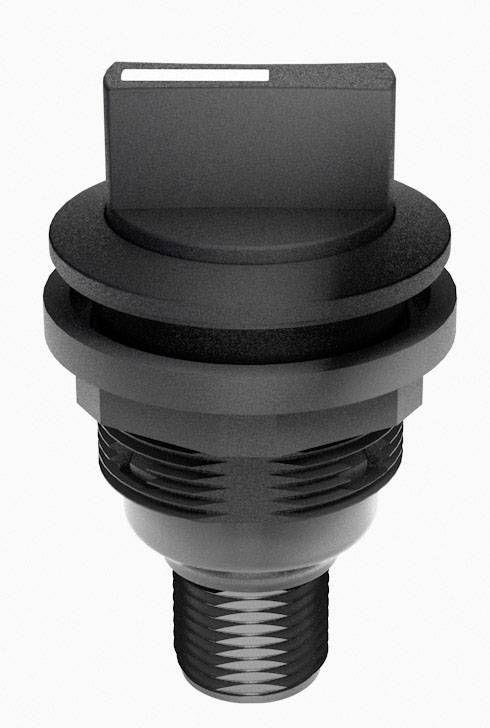

En svart, cylindrisk adapter med räfflat handtag; används för att ansluta rör eller slangar.

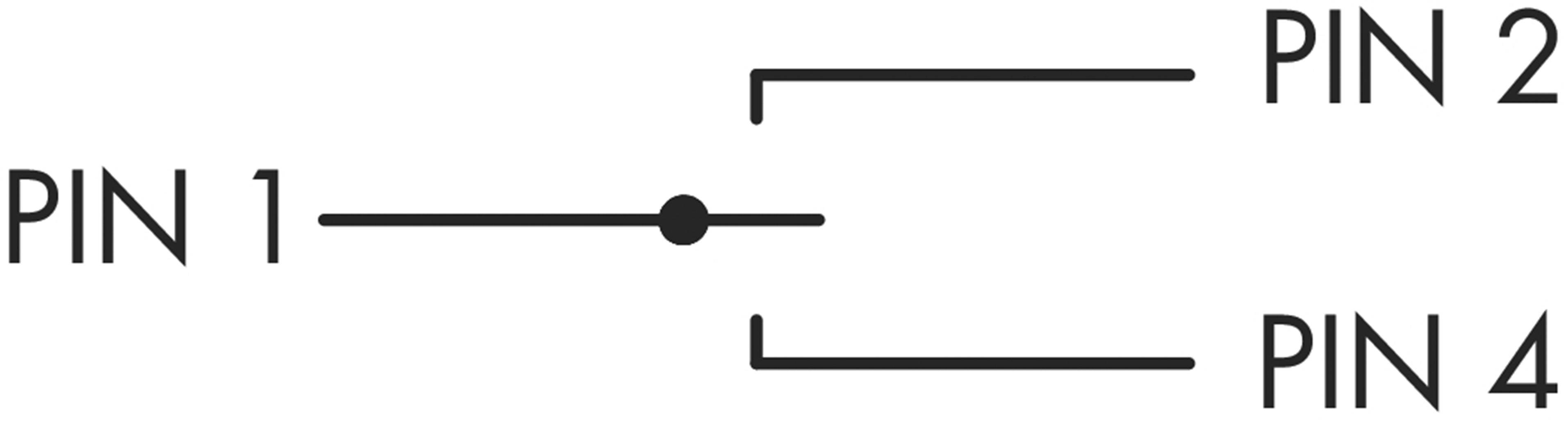

Kopplingssymbolen visar förbindelser mellan PIN 1 och PIN 2 samt mellan PIN 1 och PIN 4.
Kopplingsschema visar anslutning från 'PIN 1' till 'PIN 2' och 'PIN 4', varvid PIN 1 är internt ansluten.

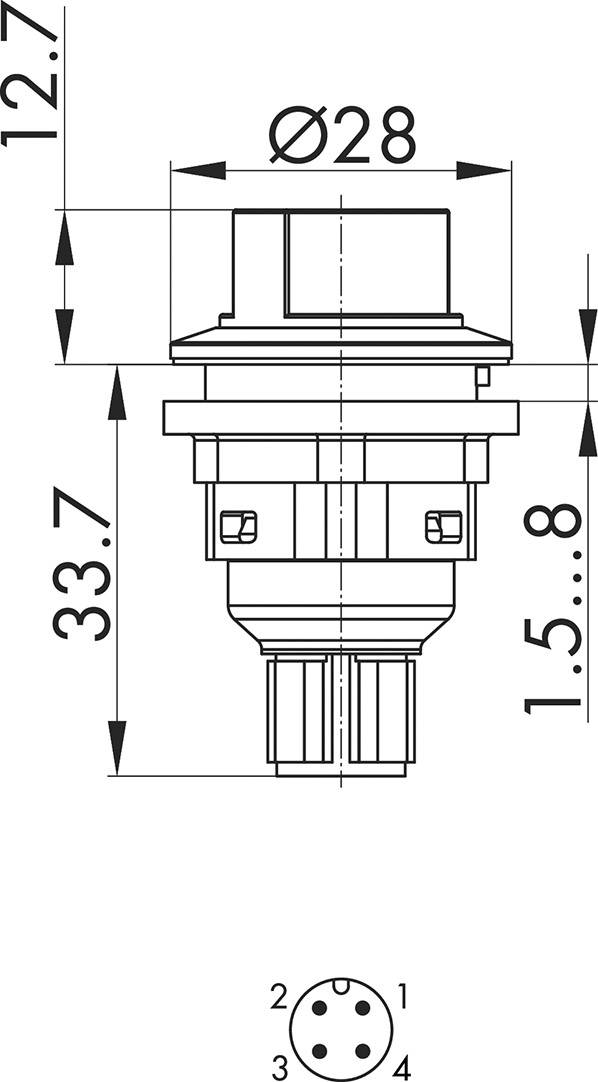

Teknisk ritning av en rundel med en diameter på 28 mm, höjd 33,7 mm, och en kontakt med fyra anslutningar.

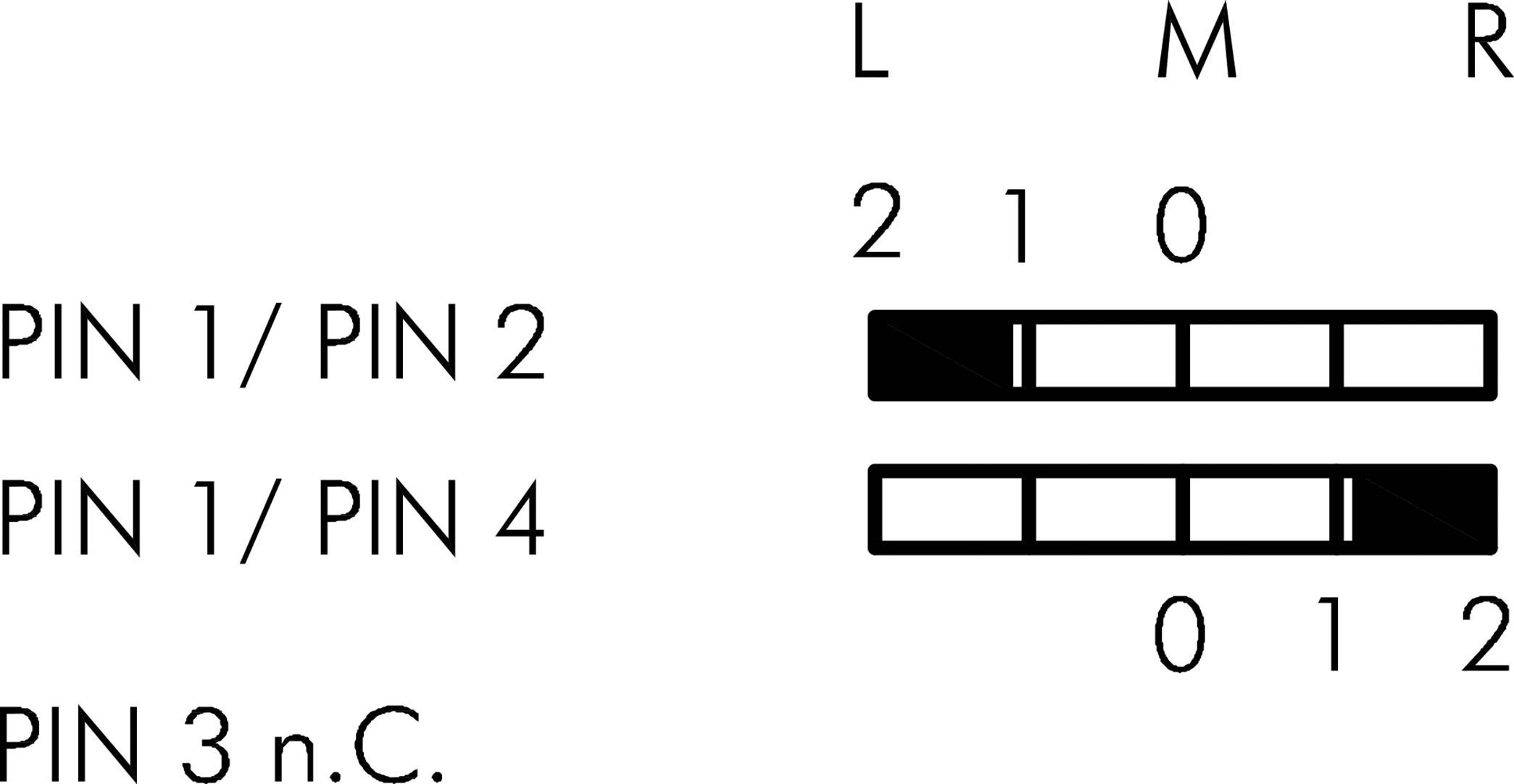

Layoutdiagram för en audiokontakt. Vänster sida 'PIN 1/PIN 2', 'PIN 1/PIN 4', 'PIN 3 ej ansluten'. Höger sida 'L', 'M', 'R' med siffror '2 1 0 1 2'.

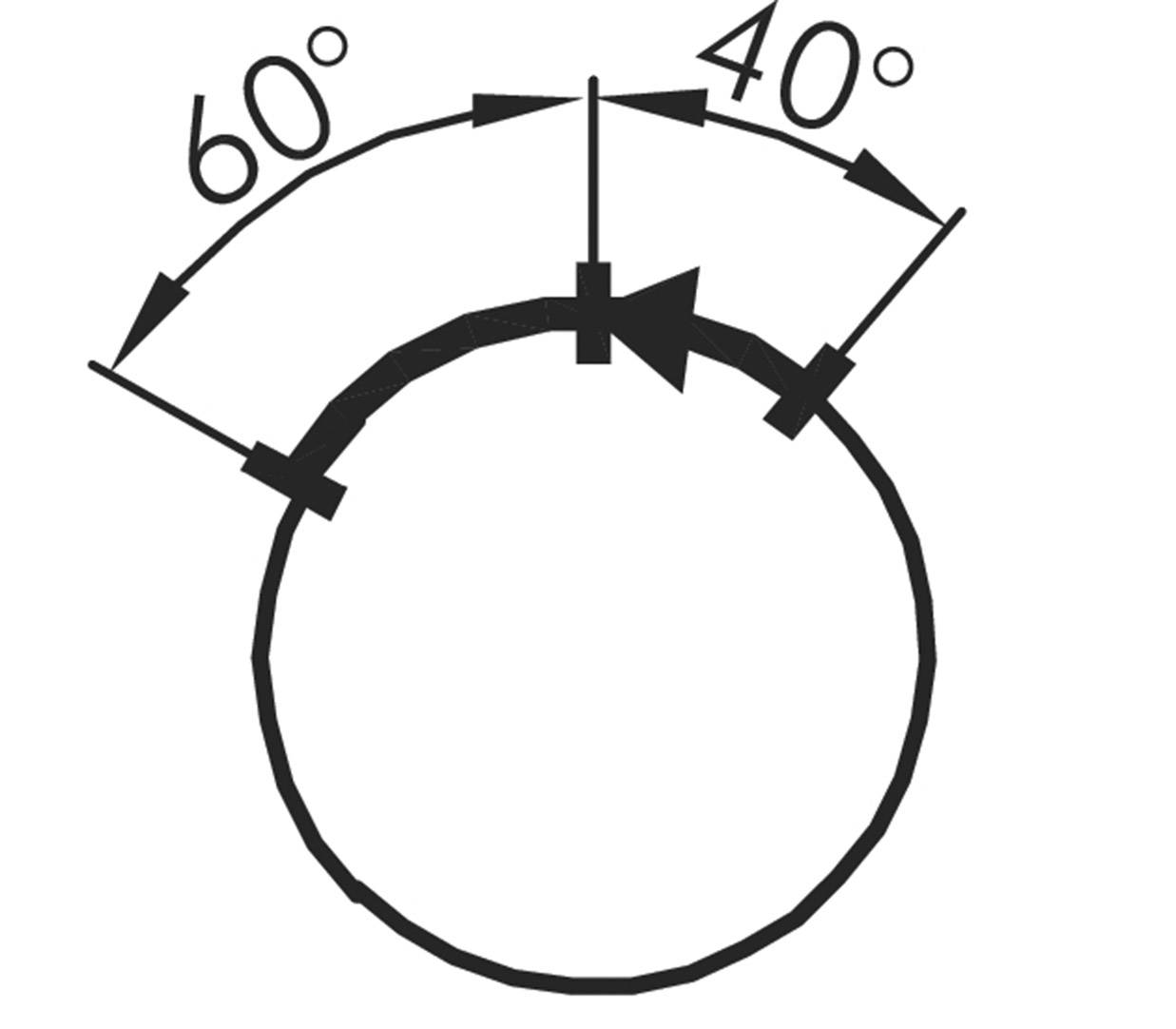

En cirkel med två märkta vinklar: 60 grader och 40 grader, som sträcker sig från en gemensam punkt vid cirkelns rand.
1/6
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
520,00 kr
3
3% = 50,70 kr
503,10 kr
5
5% = 118,30 kr
496,34 kr
10
5% = 281,30 kr
491,87 kr
25
6% = 830,50 kr
486,78 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (520,00 kr / stycken)
520,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

"Schlegel-valknapp SSWCII_C009 1 st."

Viktig information!

Tekniska specifikationer

  • Skyddsklass II (skyddsisolering)
  • Belysning: nej
  • Kan märkas: nej
  • Frontram: Svart
  • Form: rund
Typ av produkt

Valtangent

Switch/tryckknapp - specifikationer

med vridomkopplare

Typ av ljus

ingen

Aktiveringstyp

manuell

Vridströmbrytare

Tillverkarfärg

Svart

Kapslingsfärg

Svart

Anslutning

M12-kontakt

Funktioner

momentan

låsande

Kontakttyp

2 NO

Mekanisk livslängd

30 000

Elektrisk livslängd

30 000

Monterings-Ø

22.3 mm

IP65

IP67

Min. temperatur

-25 °C

Max. temperatur

+70 °C

Växelspänning

50 V DC/AC

Växelström (max)

4 A

Längd

46.4 mm

Bredd

28 mm

Höjd

28 mm

Passar till (specifikationer)

Serien SHORTRON® connect

Innehåll

1 st

Mått.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkänd

Ja

Typ

SSWWCII_C009
