Schlegel SSTAOI_C008 SSTAOI_C008 Valtangent med vridomkopplare manuell , Vridströmbrytare Silver 1 st

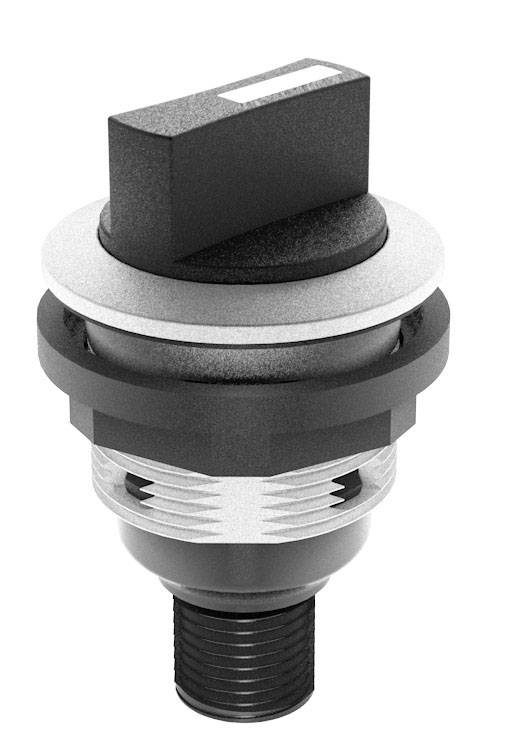

En svart switch med vred och gängad fäste. Huvudsakligen använd för mekaniska eller elektriska tillämpningar.

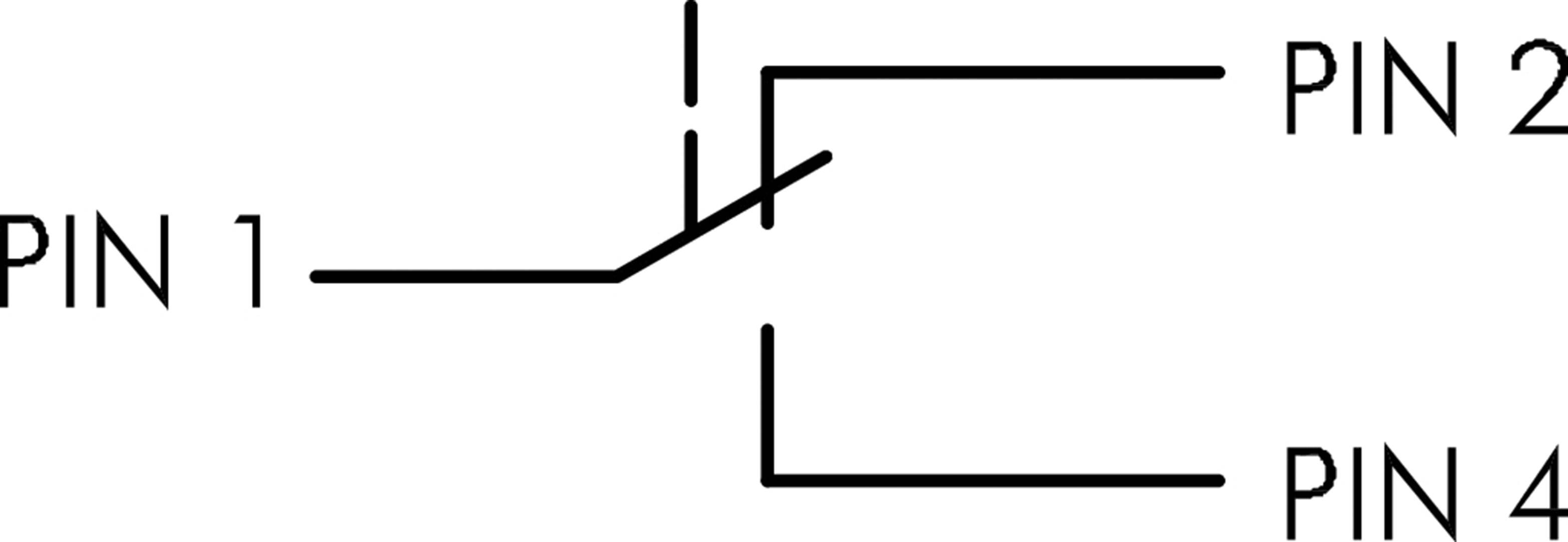

Switch-Switch Symbol: PIN 1 som ingång, ansluter till PIN 2 (övre position) eller PIN 4 (nedre position), visar switch-kontaktlogik.
'PIN 1' förbinds med 'PIN 2' och 'PIN 4' i ett elektriskt kopplingsschema och visar en omkopplingsförbindelse.

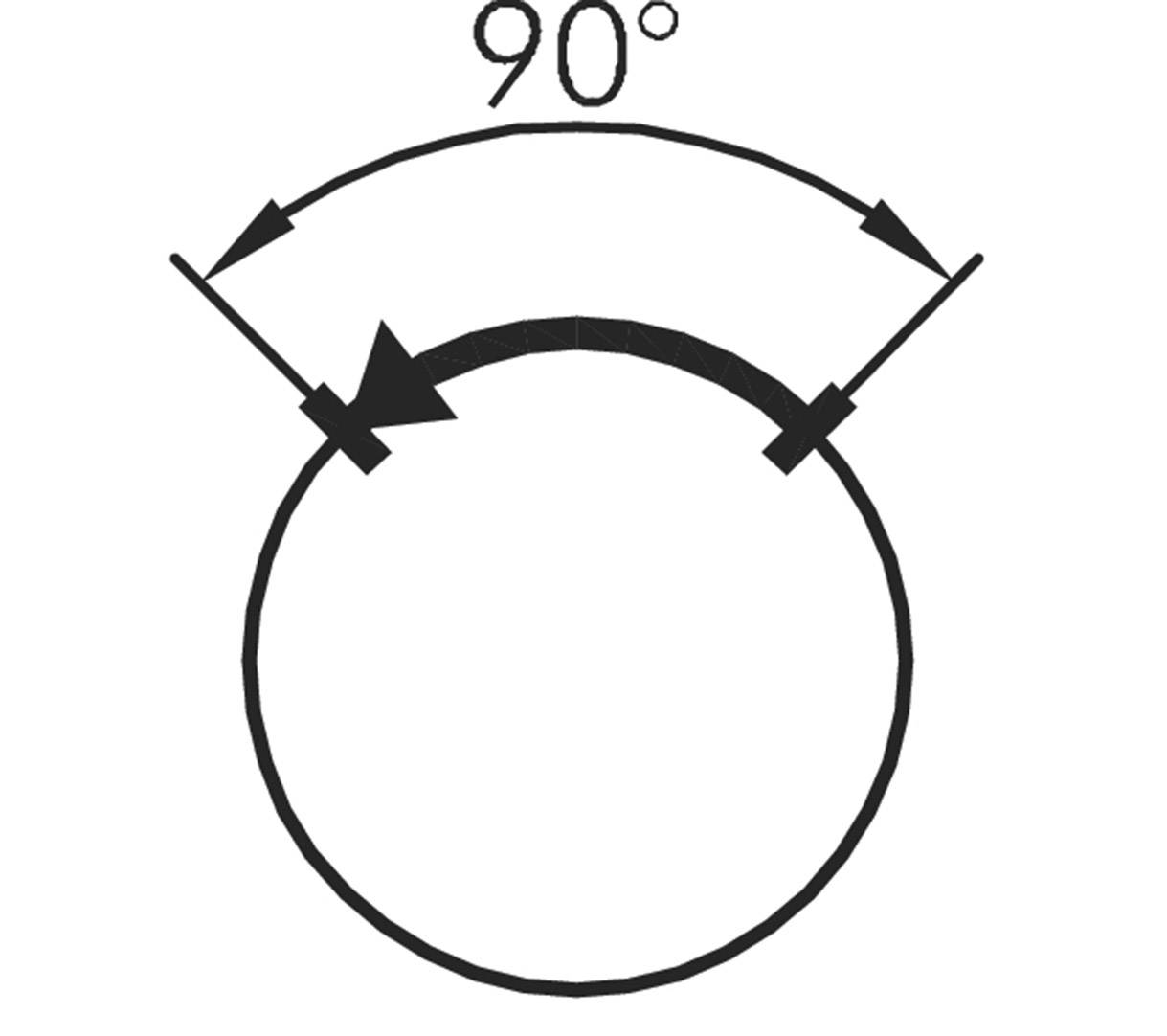

En cirkel med ett markerat segment som visar 90 grader. Två pilar bredvid bågens linje pekar på vinkeln.

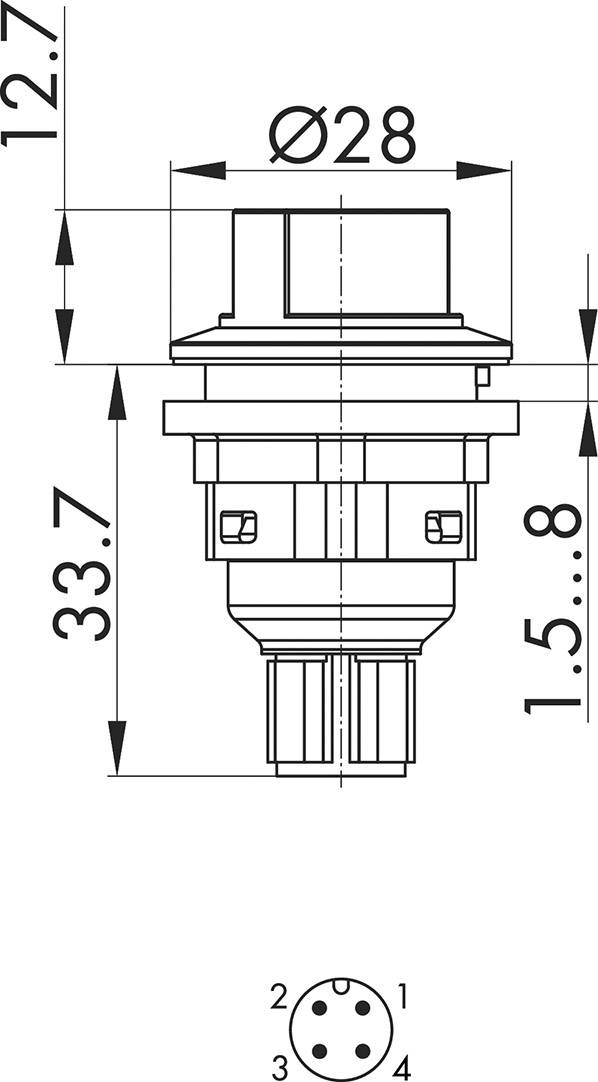

Teknisk ritning av en mekanisk switch med dimensioner: 12,7 mm, 33,7 mm hög, gränssnittskontakter visade nedtill.

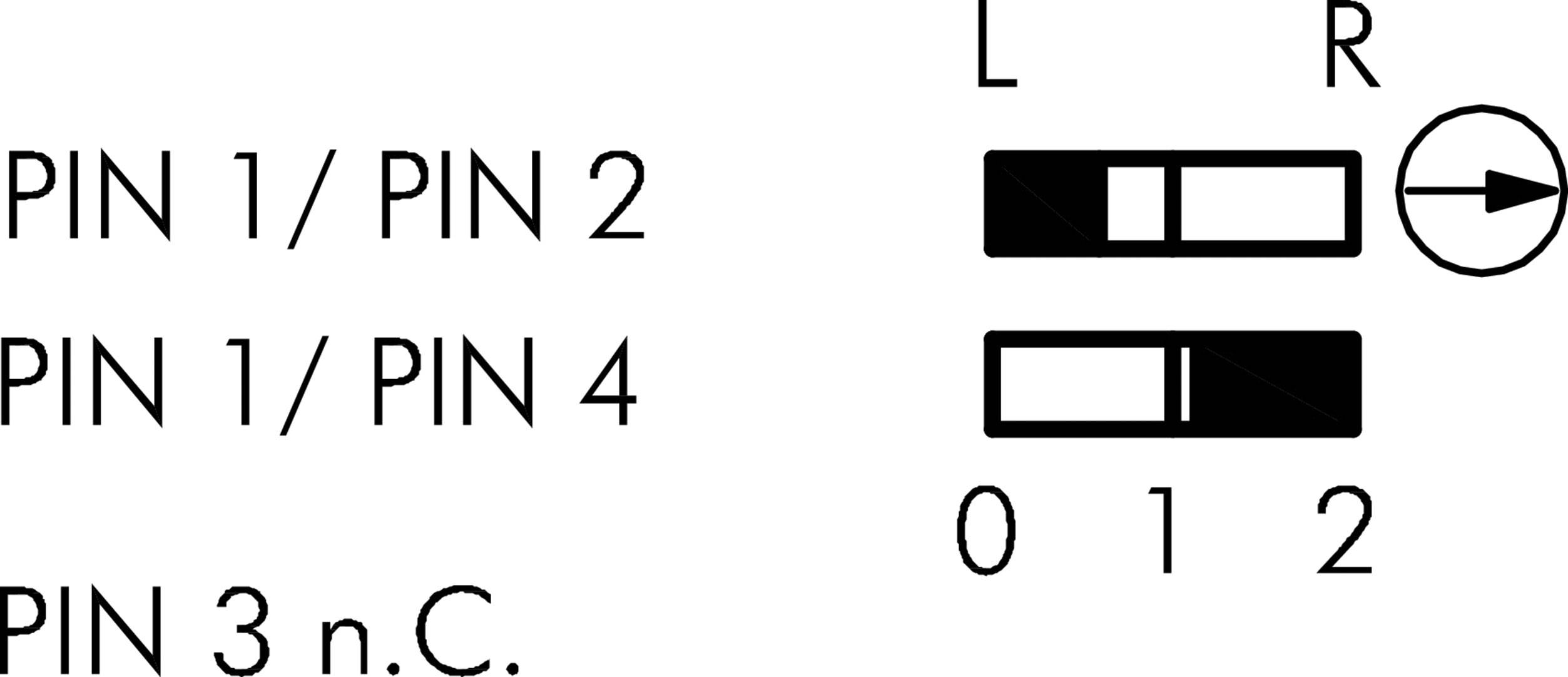

PIN-konfiguration: Överst till vänster, PIN 1/2; Mitten till vänster, PIN 1/4; Längst ner till vänster, PIN 3 oanvänd. Till höger: L och R betecknar kanaler 0, 1, 2.
1/6
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Okänd leveranstid
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
520,00 kr
3
3% = 50,70 kr
503,10 kr
5
5% = 118,30 kr
496,34 kr
10
5% = 281,30 kr
491,87 kr
25
6% = 830,50 kr
486,78 kr
Mängdrabatter varierar beroende på säljaren
Antal
Toal (520,00 kr / stycken)
520,00 kr
prav.tax.untaxed exkl. moms
exkl. 79,20 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

"Schlegel-valknapp SSTAOI_C008 1 st."

Viktig information!

Tekniska specifikationer

  • Skyddsklass II (skyddsisolering)
  • Belysning: nej
  • Kan märkas: nej
  • Frontram: Silverfärgad färg
  • Form: rund
Typ av produkt

Valtangent

Switch/tryckknapp - specifikationer

med vridomkopplare

Typ av ljus

ingen

Aktiveringstyp

manuell

Vridströmbrytare

Tillverkarfärg

Silver

Anslutning

M12-kontakt

Funktioner

momentan

Kontakttyp

1 NC

1 NO

Mekanisk livslängd

1000000

Elektrisk livslängd

1000000

Monterings-Ø

22.3 mm

IP65

IP67

Min. temperatur

-25 °C

Max. temperatur

+70 °C

Växelspänning

50 V DC/AC

Växelström (max)

4 A

Längd

46.4 mm

Bredd

28 mm

Höjd

28 mm

Passar till (specifikationer)

Serien SHORTRON® connect

Innehåll

1 st

Mått.

(L x B x H) 46.4 x 28 x 28 mm

RoHS-godkänd

Ja

Typ

SSTAOI_C008
