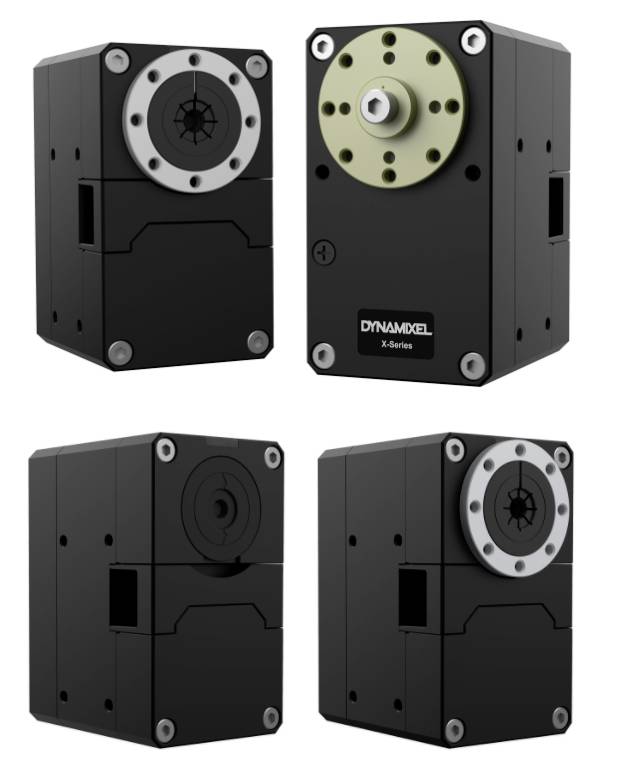

Robotis Servomotor MBS-ANT-54
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (6 232,00 kr / stycken)
6 232,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- SERVOMOTOR: XM540-W270-T.
- Vikt: 165g
- Mått 33,5 x 58,5 x 44 mm
- Utväxlingsförhållande för växellåda: 272,5:1

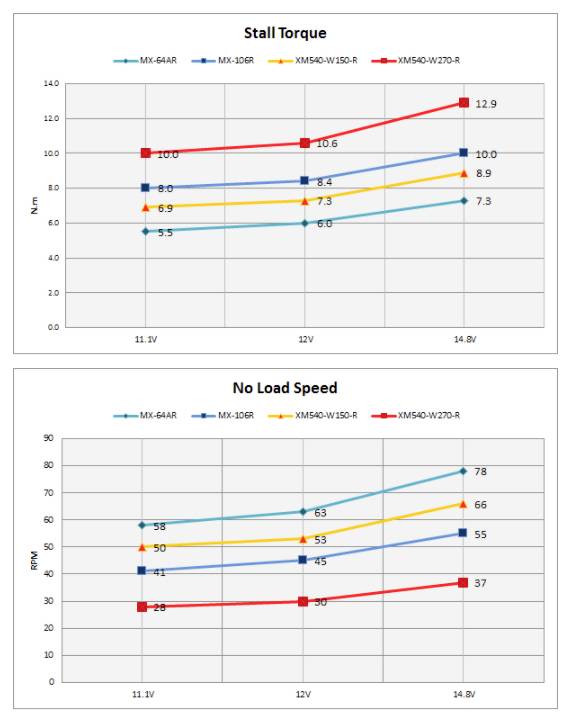

- VRIDMOMENT 14,8 V 12,9N.m | 12V 10,6N.m | 11,1 V 10N.m
- U/MIN: 14,8 V 37 | 12V 30 | 11,1 V 28
- Intern UC: STM32F103C8 72MHz Cortex M3
- Avkodare: Kontaktlös magnetavkodare
- Ställnoggrannhet 0,088° x 4096 steg
- Driftspänning 10 - 14,8 V (rekommenderas: 12 V)
- Protokoll: TTL / Half Duplex UART
- ID 0 - 253
- Baud Rate 9600 bps – 4,5 Mbps
- Typ av produkt
Servomotor
- Längd
33.5 mm
- Bredd
58.5 mm
- Tillverkarnr.
MBS-ANT-54
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3089984 Robotis Servomotor MBS-ANT-54
Beskrivning
DynaMIXEL X540 serien har en kraft, som är jämförbar med MX106, men volymen har dock minskats med 28,4 %. Dynamiexel X-serien, är den senaste serien nätverks-servomotorer från ROBOTIS. XM540-W270-T servomotor har beröringsfri magnetavkodare vilket möjliggör 360° rotationer med en hastighet på upp till 37 varv/min. Där är vridmoment på upp till 12,9 Nm vid en anliggande spänning på upp till 14,8 V. Denna enastående prestanda i kombination med den mycket låga vikten på bara 165 g ger en mycket kraftfull servomotor för universell användning.
Kabeldragning
Dessutom har Dynamiexel X-serien i grunden omarbetat kabeldragningen, vilket har lett till en ännu högre tillförlitlighet. Kablarna ansluts inte längre som på AX/MX-serien, på baksidan av servomotorn, utan leds förbi de vrid- och fiskepunkter som gör att kablarna utsätts för mindre påfrestning och att friliggande kablar minimeras.
Skruvförband
Skruvar i Dynamiexel X-serien kan ske på olika sätt. Vid användning av monteringsprofiler måste det dock beaktas att de medföljande distansringarna används.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Kabeldragning
Dessutom har Dynamiexel X-serien i grunden omarbetat kabeldragningen, vilket har lett till en ännu högre tillförlitlighet. Kablarna ansluts inte längre som på AX/MX-serien, på baksidan av servomotorn, utan leds förbi de vrid- och fiskepunkter som gör att kablarna utsätts för mindre påfrestning och att friliggande kablar minimeras.
Skruvförband
Skruvar i Dynamiexel X-serien kan ske på olika sätt. Vid användning av monteringsprofiler måste det dock beaktas att de medföljande distansringarna används.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- DYNAMIX XEL XM540-W270-T SERVOMOTOR
- Dynamel X-serien Aktor
- TTL / Half Duplex UART gränssnitt
- 12,9 N. m
- 37 varv/min.
Ingår i leveransen
- 1x Dynamixel XM540-W270-T servomotor
- 1x servohorn (HN13-N101)
- 1x data och strömkabel X3P
- 5x distansringar
- Diverse skruvar och mutter
