Revopoint MetroY Ultra CMM Edition 3D-skanner

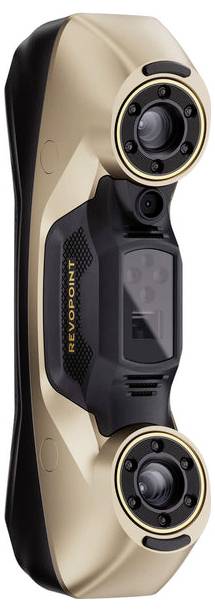

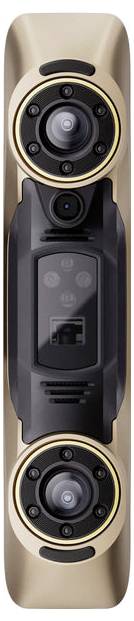

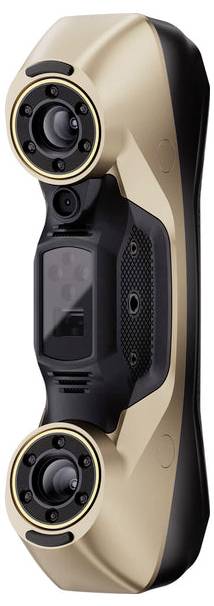

Revopoint MetroY Ultra 3D-skanner

Revopoint MetroY Ultra är en mycket exakt 3D-skanner för beröringsfri digitalisering av små till medelstora komponenter. Utvecklad för mätuppgifter, kvalitetssäkring, reverse engineering, Rapid Rapid Prototyping och additiv tillverkning, kombinerar systemet blåljusbaserade laserskanningar med strukturerat ljus, hög skanningshastighet och verifierbar volymetrisk noggrannhet. Därmed är skannern särskilt lämplig för industriella applikationer där exakta 3D-data, reproducerbara resultat och belastningsbara testprocesser är avgörande.

Utvecklad för exakt 3D-mätning och industriella testprocesser
MetroY Ultra är konsekvent konstruerad för mätteknisk 3D-registrering. Dess volymetriska noggrannhet på 0,015 mm + 0,04 mm x L (m) gör det möjligt att detektera komplexa geometrier för efterföljande mät-, validerings- och tillverkningsbeslut. I kombination med valfri eller redigeringsberoende verifiering på plats kan skannerprestandan kontrolleras och dokumenteras i realtid.

De viktigaste fördelarna med ett ögonkast
5 Blue-Light-skannlägen för olika komponentgeometri och ytor
Volymetrisk noggrannhet: 0,015 mm + 0,04 mm x L (m)
Hög hastighet: Upp till 90 fps
Kraftfull dataregistrering: Upp till 3.000.000 punkter/s.
Markörfritt Structured Light med upp till 7.000.000 punkter/s.
Skanna mörka eller glansiga ytor utan skanningsspray i laserläget
Trådlös skanning via Wi-Fi 6 med live-feedback
Outdoor-laserskanning vid upp till 100.000 lux
HD-RGB-kamera för färgade 3D-modeller
Revo Metro Scan-programvara för Windows och MacOS
Revo Measure för certifierad 3D-mätning och inspektion i CMM Edition

5 skanningslägen för olika geometrier och ytor

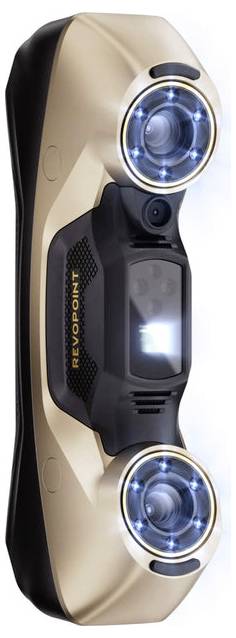

Revopoint MetroY Ultra arbetar med fem Blue-Light-skanningslägen för att registrera olika komponentgeometrier och ytor på ett säkert sätt. På så sätt kan skannern flexibelt anpassas till verkliga test- och digitaliseringsuppgifter. Höghastighetsläget med 34 korslinjer är konstruerat för snabb dataregistrering på nivåer, glänsande eller mörka ytor. Detaljläget med 15 parallella linjer registrerar fina detaljer, kanter och komplexa ytstrukturer extra exakt. Deep-Holes-läge med enkellinje har utvecklats för svårtillgängliga områden som djupa borrhål, fördjupningar, spår och gallerstrukturer.

Structured Light och Auto Turntable för reproducerbara resultat
Ett markerfritt Full-Field-Structured-Light-läge står till förfogande för de många verkrika geometrier med tillräckliga egenskaper. Detta möjliggör en snabb och exakt digitalisering utan markörpunkter med upp till 7.000.000 punkter per sekund. I kombination med Dual-Axis skivspelare ger MetroY Ultra mycket exakt, upprepningsbar 3D-modell med ett knapptryck. Detta är särskilt relevant för standardiserade provförlopp, seriekomponenter och återkommande digitaliseringsuppgifter. I Structured light-lägena, inklusive automatiska skivspelare, behövs skanningsspray på mörka eller glänsande ytor.

Verifierbar noggrannhet för mätning och kvalitetssäkring
MetroY Ultra är inte bara en 3D-skanner för geometrisk registrering, utan ett verktyg för verifierbar 3D-mätning. Med den certifierade Ball Plate av kolfiber kan den volymetriska noggrannheten kontrolleras direkt på plats och i realtid. Programvaran jämför skanningen med den individuella metrologin-filen på Ball Plate, beräknar den volymetriska avvikelsen och bekräftar systemets prestanda. Denna funktion är särskilt relevant för användare inom kvalitetssäkring, i provningslaboratoriet, i produktionskontrollen och överallt där mätresultaten måste vara begripliga och standardiserade.

Skillnad mellan standard och CMM Edition
Standard Edition: Innehåller Revopoint MetroY Ultra 3D-skanner för mycket exakt 3D-skanning, reverse engineering, digitalisering och industriell datainsamling.
CMM Edition: Utökar skannern med funktioner för verifierbar 3D-mätning och professionell inspektion.
Ball Plate ingår: Endast CMM Edition innehåller den certifierade kolfiberbollplattan för kontroll på plats av volymnoggrannheten i realtid.
Revo Measure inklusive: CMM Edition innehåller dessutom en 1-årig licens för Revo Measure med PTB-certifierade metrologialgoritmer för normbaserade test- och mätuppgifter.
Standard Edition utan mätpaket: I standardversionen ingår inte Ball Plate och Revo Measure och måste vid behov köpas separat.
Passar för vem: Standard Edition är ideal för 3D-scan, Reverse Engineering och digital modellförberedelse. CMM Edition är det rätta valet för kvalitetssäkring, komponentkontroll, inspektionsrapporter och dokumenterade mätprocesser.

Revo Measure för certifierad 3D-mätning och inspektion
I CMM Edition ingår programvaran Revo Measure med en 1-årig licens. Lösningen bygger på PTB-certifierade metrologialgoritmer och stöder standardbaserade testprocesser för krävande Engineering- och kvalitetskontrollarbete. Med hjälp av de insamlade 3D-skanningsuppgifterna kan man härleda verifierbara mätningar för att exakt analysera bör-vara-avvikelser. För dokumentation och kommunikation kan professionella PDF-rapporter med mätdata, avvikningsdiagram och färgkort exporteras.

Kostnadsfri Revo Metro Scan-programvara ingår
Med den kostnadsfria Revo Metro-programvaran kan 3D-skanningar göras i fyra steg: Skanning, bearbetning, bearbetning och bearbetning samt exportera. Programvaran är tillgänglig för Windows och MacOS och stöder utmatning i formaten PLY, OBJ, STL, ASC, 3MF, GLTF och FBX. Storare skannerinställningar möjliggör riktad styrning av punktmolnsupptagningen. Under skanningen ser realtidsövervakningen av punktmolnet till att felande områden upptäcks omedelbart.

Flexibelt arbetsflöde för 3D-skanning, Reverse Engineering och additiv tillverkning
Efter dataregistering kan rådata automatiskt redigeras eller optimeras manuellt med verktyg för fusion och mätning. För efterbearbetning finns urvals-, berenings-, jämnings-, förenklings- och hålfyllningsfunktioner. Därmed integreras MetroY Ultra sömlöst i digitala arbetsflöden runt 3D-utskrift, CAD, Reverse Engineering och additiv tillverkning.

Trådlös skanning och live-feedback i realtid
Skannern stöder trådlös skanning via Wi-Fi 6. Skanningen överförs i realtid till en dator vars datorkraft används. Samtidigt kan livebilden visas på en slutenhet eller bildskärm via Revo Mirror. På så sätt kan blindpunkter eller ofullständiga områden omedelbart upptäckas och skannas. Revo Mirror är kompatibel med Windows, MacOS, iOS och Android.

Även lämplig för outdoor-laserskanning under svåra ljusförhållanden

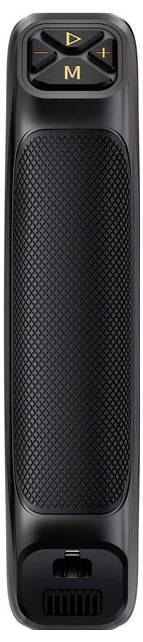

Revopoint MetroY Ultra är konstruerad för laser utomhus vid omgivningsljus från upp till 100.000 lux. På så sätt kan systemet även användas under krävande ljusförhållanden, till exempel vid skanningar nära produktionen eller utomhus. Det medföljande Battery Grip möjliggör upp till 2,5 timmars kontinuerlig skanning och utökar användningsområdet tydligt.

Real Color för färgade och realistiska 3D-modeller
Med den integrerade HD-RGB-kameran registrerar MetroY Ultra verklig färginformation och yttextur. Därmed uppstår färgade 3D-modeller med hög visuell agekraft. Denna färgdata kan även användas i Revo Measure för att visa mätningsrapporter och utvärderingar på ett åskådare och mer professionellt sätt. För användning i produktutveckling, dokumentation, visualisering eller digital arkivering är det ett tydligt mervärde.

Precisionskalibrering och Scan-to-CAD
I leveransen ingår ett fotolitografiskt kalibreringskort, med vilket noggrannheten och tillförlitligheten hos skannern kan säkerställas. Denna periodiska kalibrering är särskilt viktig i professionella miljöer där konstant scanning och reproducerbara mätvärden krävs. För vidare bearbetning av 3D-skanningsdata i CAD-Revo Design Programvaran stöder mesh-redigering, friformsmodellering, parametrisk modellering och fullständig skanning-till CAD-workflows för Reverse Engineering, produktutveckling och industriell design.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
