Repeater Anybus ProfiHub B5+R Driftspänning: 12 V/DC, 24 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
18 Styck
Antal
Toal (17 432,00 kr / stycken)
17 432,00 kr
exkl. moms
Fri frakt
Höjdpunkter & detaljer
Gränssnittsmodul
- Anläggning och utveckling av Slaves under drift
- Varje kanal är kortslutningssäker
- Kompakt och robust konstruktion
- Display med status- och felindikering för varje kanal
- DB9-anslutningar och skruvklämmor kan blandas
- Passar alla DP kablar
- Nätverkopologi efter mått
- Nätverk lätt att bygga ut
- Sparar kostnader
Tekniska specifikationer
- Typ av produkt
Repeater
- Typ
ProfiHub B5+R
- Driftspänning
12 V/DC
24 V/DC
- Max. drifttemperatur
70 °C
- Min. drifttemperatur
-25 °C
- Driftspänning (specifikationer)
12-24 V/DC
- Drifttemperatur
-25 till 70 °C
- Mått.
(B x H) 113 mm x 35 mm
- Höjd
35 mm
- Bredd
113 mm
- Tillverkarnr.
17020R
- Strömförbrukning
275 mA vid 24 V spänningsförsörjning
Dokument & nedladdningar
Datablad
Datablad 2986318 Repeater Anybus ProfiHub B5+R Driftspänning: 12 V/DC, 24 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2986318 Repeater Anybus ProfiHub B5+R Driftspänning: 12 V/DC, 24 V/DC
Deklaration om överensstämmelse
Deklaration om överensstämmelse 2986318 Repeater Anybus ProfiHub B5+R Driftspänning: 12 V/DC, 24 V/DC
Beskrivning

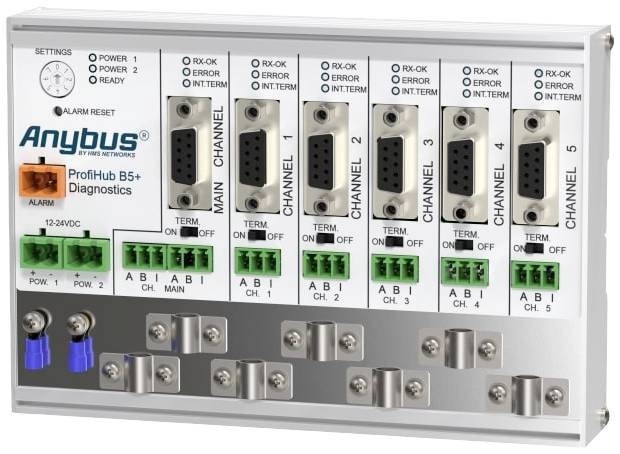

ProfiHub B5+R-repeater
Profibus nav B5+R är en avancerad, flexibel och robust IP20-repeater för Profibus DP-installationer. Med den kan du skapa långa stickledningar och Backbone-strukturer med stjärn- eller trädstrukturer i IP20-miljöer.
Profibus DP är en High-Speed kommunikationsbuss med stränga tekniska riktlinjer för stickledningar, eftersom till exempel eventuella reflektioner lätt kan leda till kommunikationsstörningar. När det är nödvändigt att installera stygledningar eller stjärnformade segment kräver detta normalt dyra investeringar av repeatern.
Som innovativa komponenter för sådana tillämpningar erbjuder ProfiHub B5+R; den är en perfekt ekonomisk lösning för att bygga driftsäkra stickledningar i High-Speed-DP-nätverk. Den har funktionaliteten av en transparent 5-faldig repeater med galvaniskt separerade kanaler. Detta gör det möjligt att bygga upp nätverksstrukturer med förlängda stickledningar, som var och en kan använda upp till 31 apparater och ha samma längd som huvudbussledningen. ProfiHub B5+R fräschar upp meddelanden på en kanal och leder dem vidare till alla andra kanaler (Chicken Foot-topologi).
Eftersom ProfiHub B5+R galvaniskt delade segment uppstår, kan enheterna nu byggas ut och byggas in under drift. Dessutom breder inte elektriska störningar på bussen och EMC-störningar på en stickledning ut sig på de andra segmenten. Den intelligenta logiken och isoleringskretsarna hos ProfiHub B5+R ser till att bitbredden inte förändras. På så sätt gäller inga begränsningar för den seriella sammankopplingarna för proffshubben. Logiken känner också automatiskt av överföringshastigheten.
För att underlätta installationsarbeten är termineringen integrerad genom termineringsmotstånd och kan slås på/av. Även jordningsprincipen kan väljas: Direkt eller kapacitiv jordning. De professionella naven matas med 10-32 V likspänning (versioner för 110/230 V växelspänning finns också). För felsökning, underhåll och idrifttagning har professionella nav en display på utsidan som visar status för varje kanal (data (data) och Error (fel).
