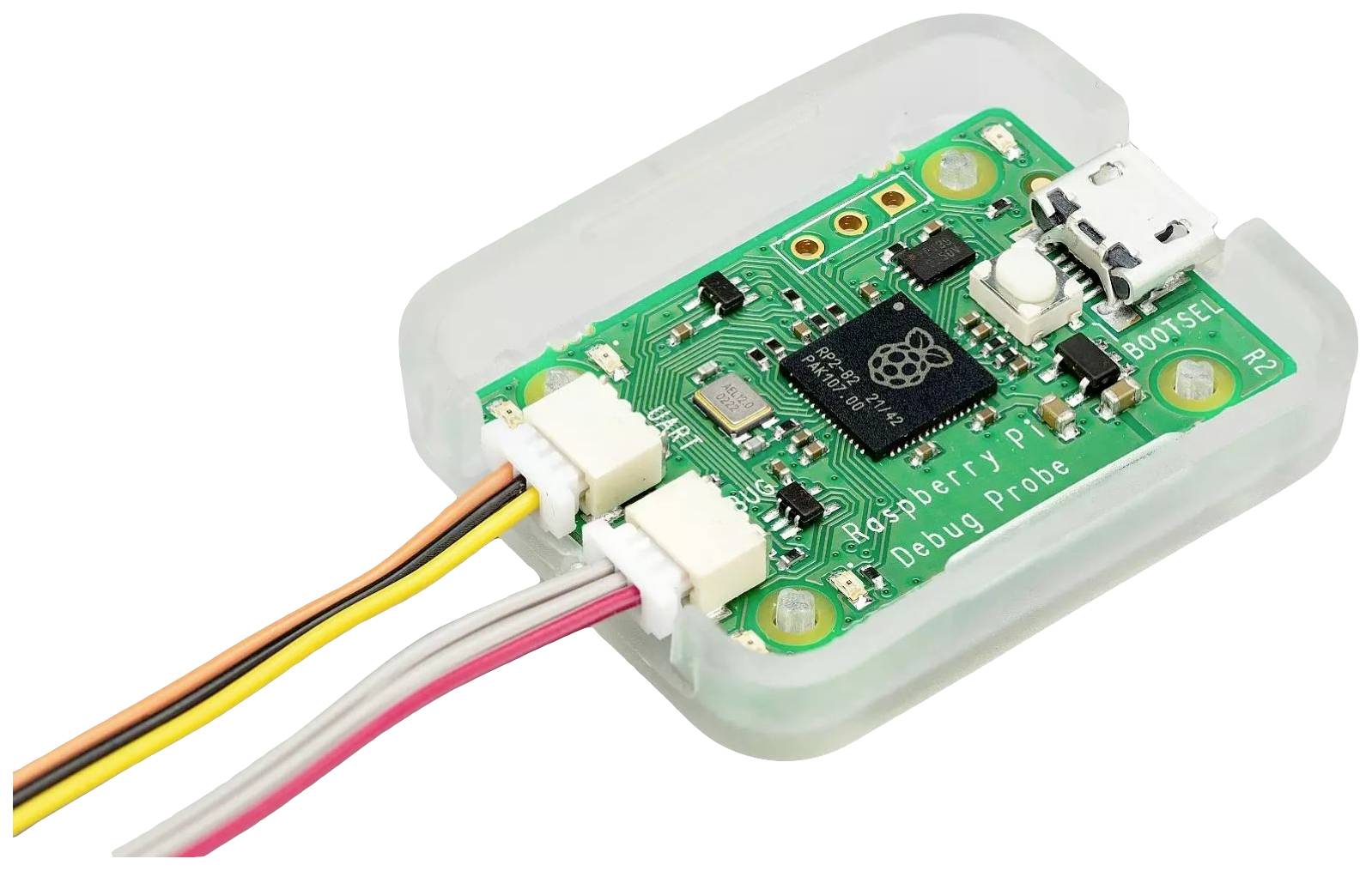

Raspberry Pi® SC0889 Expansionsmodul Debug Probe
EAN:
Fabrikatsnr.
Artikelnr.:
223 Styck
Antal
Toal (135,20 kr / stycken)
135,20 kr
exkl. moms
30 dagars öppet köp
Utvecklingskort
Höjdpunkter & detaljer
- Felsöknings-adapter för att hitta och analysera fel i mikrocontroller-programvaraideal för undersökning av koder för Raspberry Pi Pico med mikrokontrollern RP20
Tekniska specifikationer
- Modell
Raspberry Pi® Pico
- Externa anslutningar
USB 2.0
- Längd
32 mm
- Bredd
22 mm
- Utgångsspänning
3.3 V
- Setinnehåll
inkl. USB-kabel
- Typ av produkt
Expansionsmodul
- Arkitektur
ARM Cortex-M0+
- Lämplig för
Raspberry Pi®
- Gränssnitt
USB
- Teknik
32-bit MCU
- Typ av verktyg
Debugger
- UKCA
Ja
Dokument & nedladdningar
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2793739 Raspberry Pi® SC0889 Expansionsmodul Debug Probe
Beskrivning
En komplett debug-maskinvarulösning för arm-baserade mikrokontroller som drivs av RP2040. Med en USB-till-seriell tvåtråds-Debug-Bridge och en USB-till-UART-brygga underlättar Debug Probe användning av enheter som Raspberry Pi Pico med en rad värdplattformar som PC, Mac och typiska Linux-datorer.En komplett sats för enkel Plug-and-Play-felsökningRaspberry Pi Debug Probe är ett komplett USB-to-Debug-paket som tillhandahåller all nödvändig maskinvara och kabel för en enkel, lödfri Plug-and-Play-felsökning.Den har både ett seriellt Debug-gränssnitt för processorn (armen Serial Wire Debug-gränssnitt, men även andra gränssnitt kan stödjas) och ett UART-gränssnitt enligt branschstandard. Båda gränssnitten använder 3-stifts-felsökningsanslutningen på Raspberry Pi, som beskrivs i Raspberry Pi 3-stifts Debug Connector-specifikationen.Raspberry Pi Debug Probe är ett set som innehåller Debug Probe maskinvara i ett eget plasthölje tillsammans med en USB-kabel och tre typer av felsökningskablar som täcker den stora majoriteten av felsökningsfall. Den har utvecklats för att underlätta felsökning och programmering av Raspberry Pi Pico och RP2040 med en rad värdplattformar inklusive Windows, Mac och typiska Linux-datorer, där GPIO-header inte finns tillgänglig för att skapa en direkt anslutning till den seriella UART- eller SWD-porten på Pico.Debug Probe är visserligen designad för användning med Raspberry Pi-produkter, men erbjuder standard-UART- och CMSIS-DAP-gränssnitt via USB, så att den även kan användas för felsökning av arm-baserade mikrocontrollers som erbjuder en SWD-port med 3V3-i/O, eller till och med bara som USB-till-UART-kabel. Den arbetar med OpenOCD och andra verktyg som stöder CMSIS-DAP.Debug Probe bygger på Raspberry Pi Pico-maskinvara och utför Open Source-programvaran Raspberry Pi Picoprobe. Den fasta programvaran uppdateras på samma sätt som Raspberry Pi Pico-firmware, så att det är enkelt att hålla enheten uppdaterad med den senaste fasta programvaran eller använda en egen programvara.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version

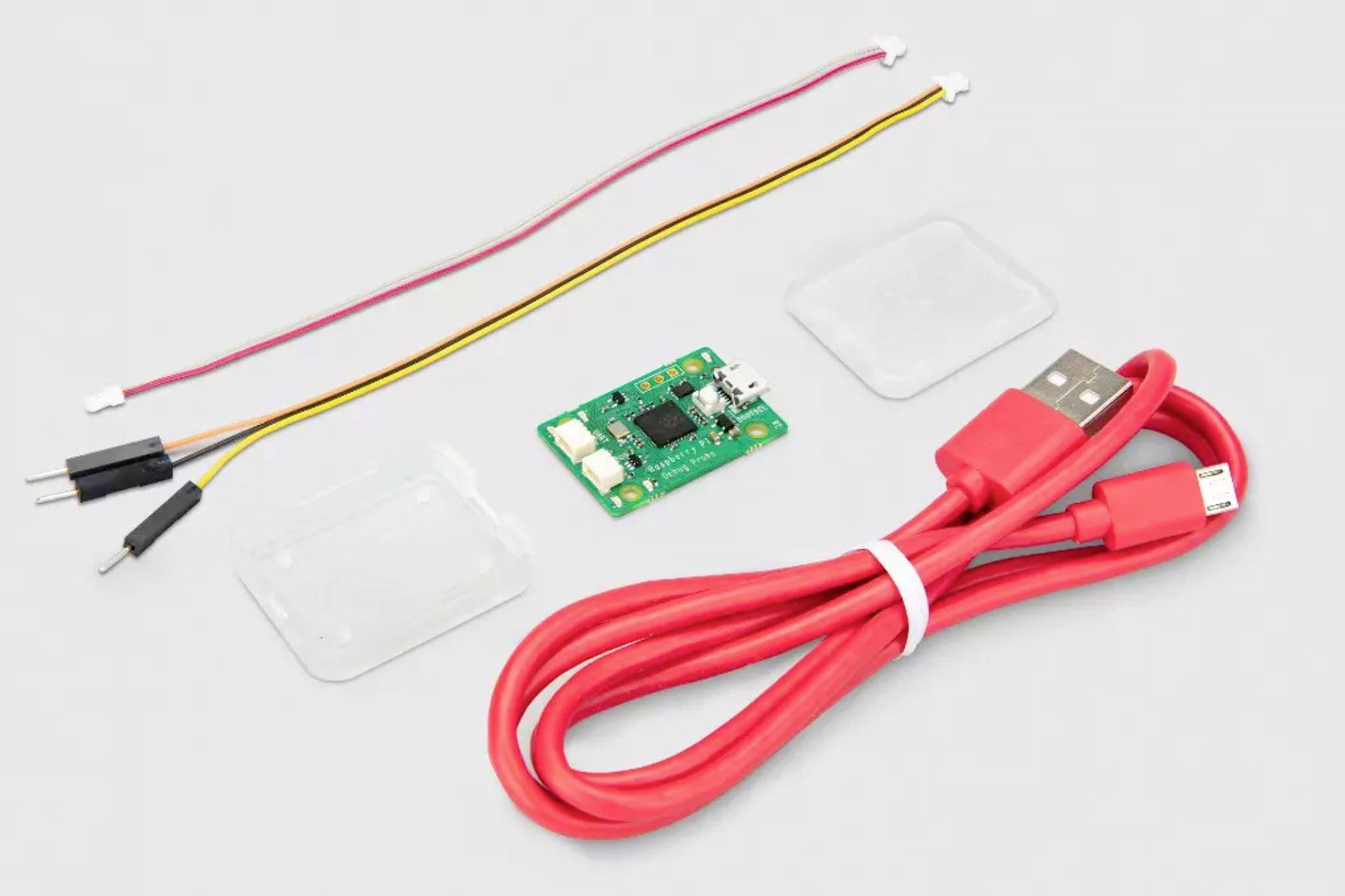

- Formfaktor: 22 mm × 32 mmUSB-till-två-tråds-Bridge för seriell felsökning (arm Serial Wire Debug stöds som standard)USB-till-UART-bryggaKompatibel med CMSIS-DAP-standardFungerar med OpenOCD och andra verktyg som stöder CMSIS-DAPMotsvarar Raspberry Pi 3-stifts Debug Connector-specifikationInnehåller ett högkvalitativt transparent plasthöljeInnehåller en USB-kabel och tre Debug-kabel: 3-polig JST-kontakt till 3-polig JST-kontakt-kabel; 3-polig JST-kontakt på 0,1 -tums Header (hona); 3-polig JST-kontakt på 0,1 -tums Header (hane)Nominell E/A-spänning 3,3 V.
