Raspberry Pi® Pico WH Mikrokontroller Pico WH

En Raspberry Pi Pico mikrocontroller, grön kretskort, flera pins synliga, USB-port i övre högra hörnet. Huvudchip centralt placerat.

Bärbar dator med öppen webbsida som visar Raspberry Pi Pico-pinoutdiagram på skärmen. Bredvid finns en Raspberry Pi Pico monterad på ett kretskort.

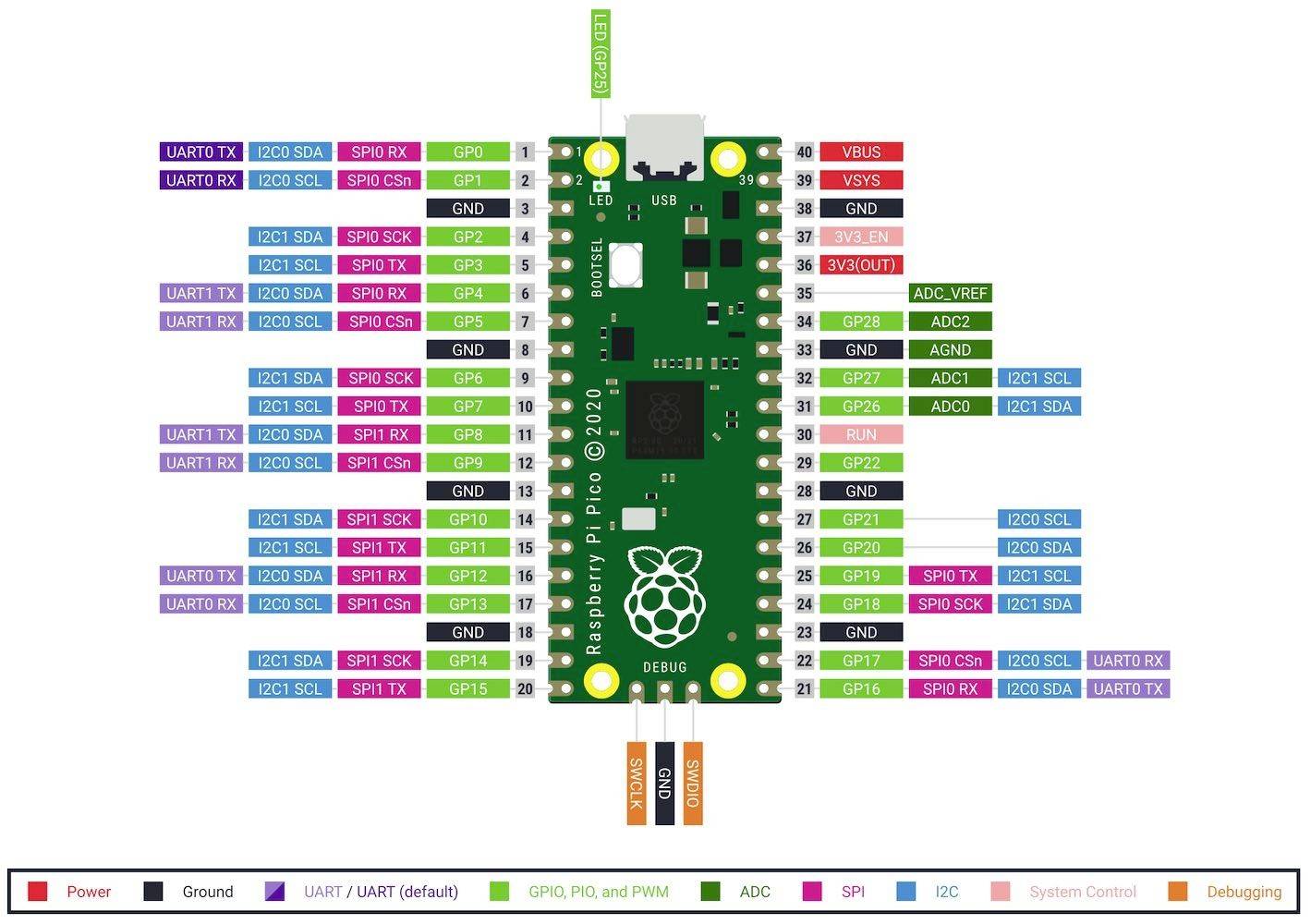

Diagram över Raspberry Pi Pico PIN-layout. Visar PIN-nummer och deras funktioner, kategoriserade efter färger som strömförsörjning, UART, ADC.

1/3

Datablad (PDF)

367 Styck

Antal

Styck

Toal (95,20 kr / stycken)

Rapportera juridiska problem

Höjdpunkter & detaljer

Raspberry Pi® Pico WH

MCU-kort baserat på 32-bitars-mikrokontrollern RP2040
2 x 133 MHz switchade ARM Cortex-M0+ kärnor och 264 KB RAM
Åtta programmerbara I/O-(Pio-)tillståndmaskiner
2 MB QSPI-flashminne
25 av de 30 GPIO-stiften finns på expansionskontakter
Programmering via MicroPython eller C/C++
3-stifts JTAG-kontakt
Förinstallerad 40-stifts i/O-stiftlist
Infineon CYW43439 Wireless-Chip
IEEE 802.11 b/g/n trådlöst LAN och Bluetooth 5.2

Tekniska specifikationer

Mikrokontroll-chip RP2040
QSPI Flash-minne: 2 MB
RAM: 256 KB
ADC 12-bitars 500 ksps
RTC / timer med 4 larm
Anslutningar 2 x 20 I/O stiftlist, 30x GPIO, 16x PWM, micro-USB för ström och dataöverföring, 2x SPI, 2x I2C, 2x UART
3-polig ARM Serial Wire Debug (SWD)-anslutning
Stiftavstånd 2,54 mm
Spänning: 5 V/DC

Modell: Raspberry Pi® Pico WH

: 256 kB

Längd: 51.3 mm

Bredd: 21 mm

Höjd: 3.9 mm

Strömförsörjning: via USB

Typ av produkt: Mikrokontroller

Gränssnitt: I²C
PWM
Micro-USB
SPI™
UART

Dokument & nedladdningar

Datablad

Datablad 2825613 Raspberry Pi® Pico WH Mikrokontroller Pico WH

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2825613 Raspberry Pi® Pico WH Mikrokontroller Pico WH

Beskrivning

Raspberry Pi® Pico är ett litet, snabbt och mångsidigt kort, som är utrustat med det av Raspberry Pi Foundation utvecklade RP2040 MicroController-chipet.
Raspberry Pi® Pico WH erbjuder, förutom de kända specifikationerna från Raspberry Pi® Raspberry Pi® Pico 2,4 GHz Wireless single-Band-connections, en förinstallerad 40-stifts i/O-pinlist. Dessutom stöds Bluetooth 5.2, vilket möjliggör effektiv trådlös dataöverföring.

RP2040 mikrostyrkrets on board
RP2040 har en 133 MHz taktad Dual-Core Arm Cortex-M0+ processor med inbyggt 2 MB QSPI flashminne för kod- och datalagring. Ett brett utbud av flexibla i/O-alternativ omfattar I2C, SPI och - helt unikt - Programmable I/O (PIO). Dessa stöder oändliga användningsområden.

Enkel programmering
För att programmera Pico behövs bara anslutning till din stationära eller bärbara dator via USB och överföring av en tidigare nedladdad UF2-fil till denna. Programmeringen sker via MicroPython eller C/C++

För nybörjare och experter
Från styrning av enheter till manövrering av en ljusdisplay - med Raspberry Pi® Pico har du teknik i handen, som stöder otaliga vardagliga förlopp. Genom programmeringen i C och MicroPython kan Pico anpassas till en mängd olika tillämpningar och färdigheter. Det är lika enkelt att komma igång som att dra och släppa en fil.
Erfarna användare kan dra nytta av fördelarna med de omfattande anslutningarna hos Raspberry Pi® Pico, inklusive SPI, I2C och åtta programmerbara i/O (PiO) för att stödja egen kringutrustning.
