Quadrios LED sortiment Röd, Grön, Gul, Blå, Kallvit 3 mm, 5 mm 20 mA 2.0 V

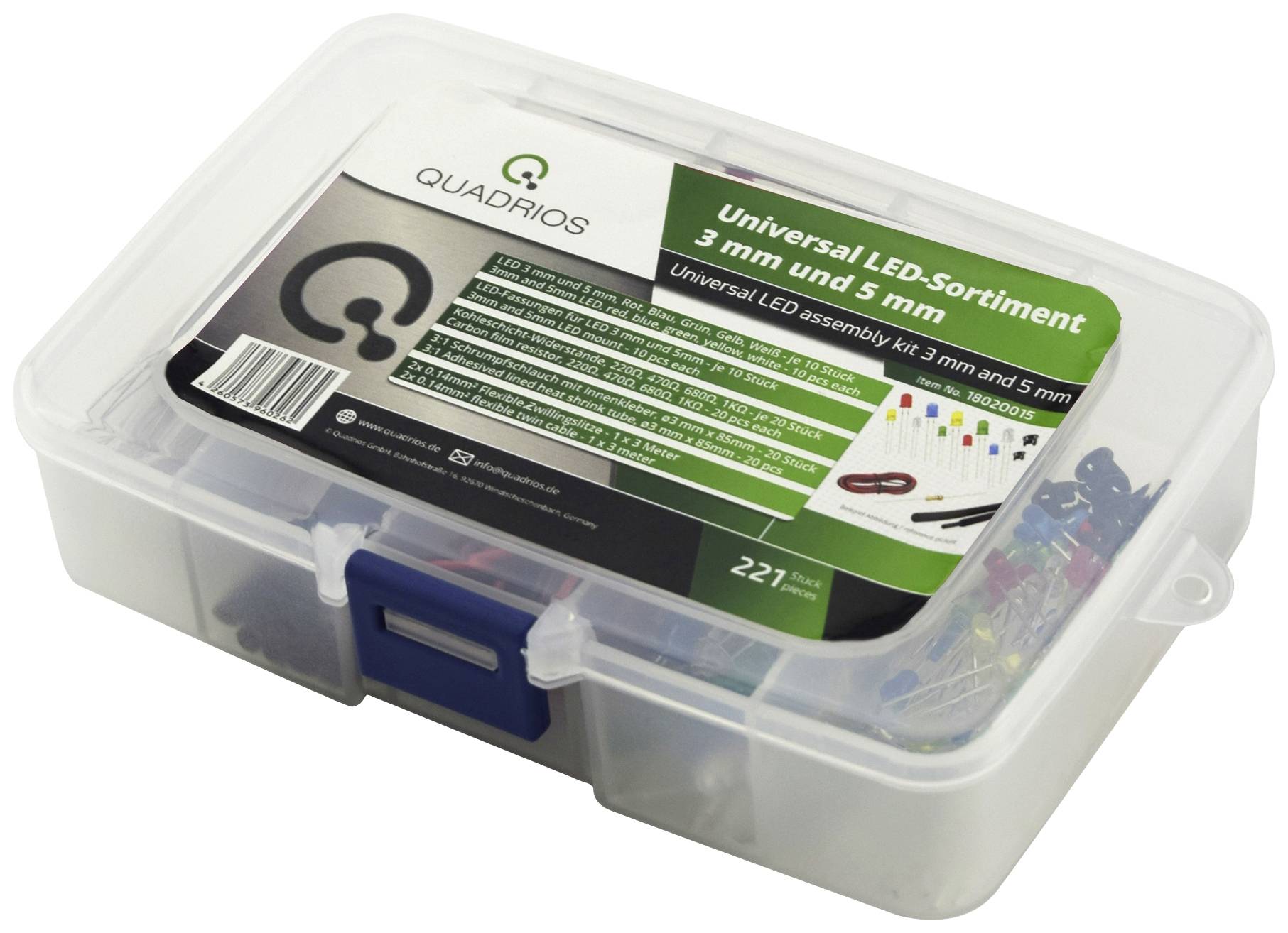

Universellt LED-sortiment 3 mm och 5 mm i en transparent plastlåda med olika LED-färger och former.

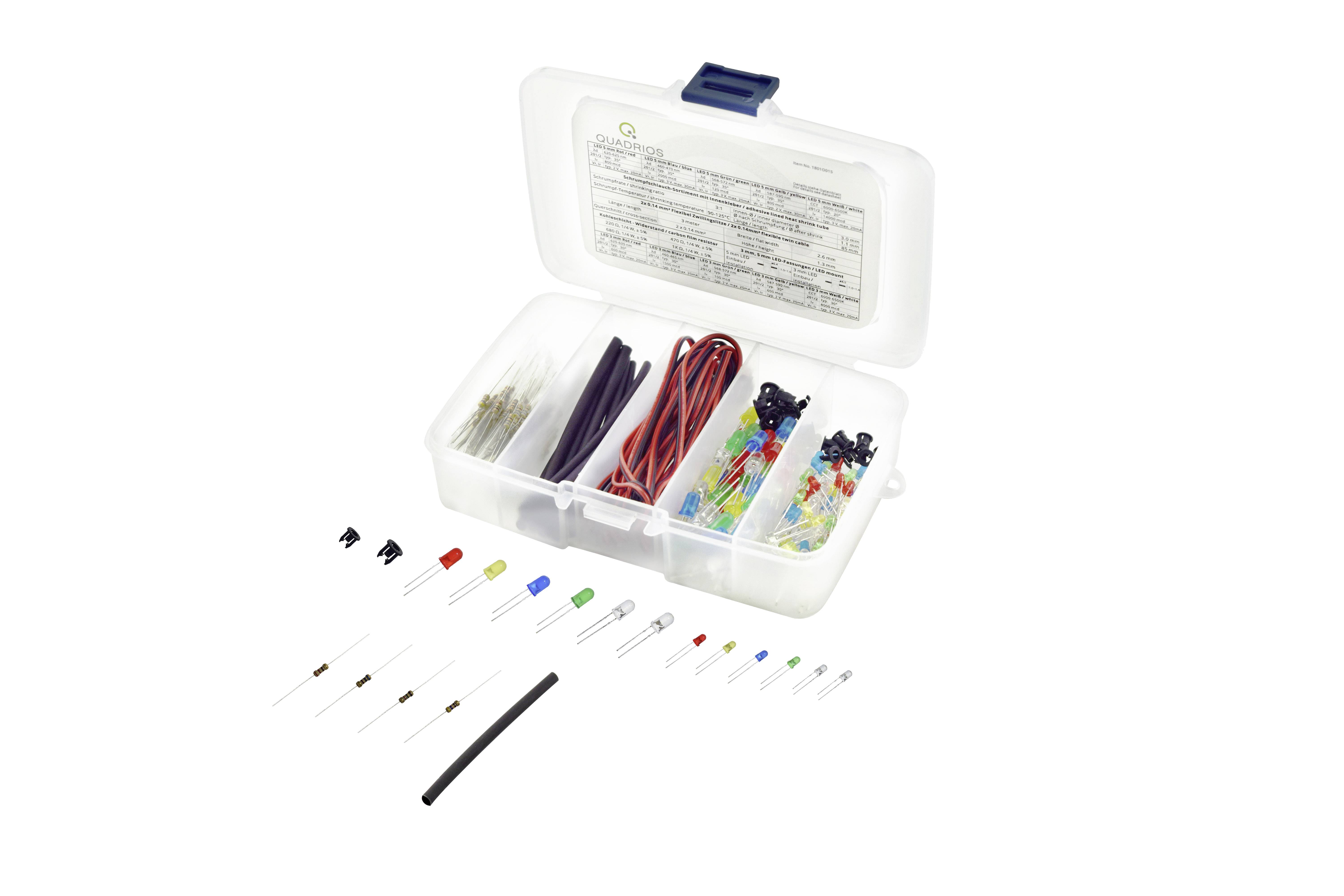

En öppnad plastbehållare med olika elektroniska komponenter som motstånd, LED-lampor och kablar på en vit bakgrund.
Kopplingsschema för beräkning av förkopplingsmotstånd för LED:er, visar två exempelkretsar med spänning, strömstyrka och formler.
1/3
Typ av produkt
LED sortiment
Frammåt spänning U(F)
2.0 V
Framåtström I(F)
20 mA
Höljestyp
3 mm
5 mm
Konstruktionstyp
Radialt hållmonterade
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 27 nov.
Antal (förpackningsstorlek 211 delar)
Minsta beställningsvolym:: 5
Intervaller: 5
Toal (119,00 kr / stycken)
159,00 kr
-25 %
595,00 kr
prav.tax.untaxed inkl. moms
exkl. 99,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

Lysdiod

  • Lysdioder 3 mm och 5 mm i röd/grön/gul/blå/kallvit
  • Förmotstånd/LED-hållare/krympslangssektioner/litzkabel 2 x 0.14 mm²
  • Totalt 221 delar
  • Översiktligt sorterat, med tekniska data

Viktig information!

Tekniska specifikationer

  • Tillverkarfärg: Röd, grön, gul, blå, kallvit,
  • Hölje 3/5mm
  • Konstruktion: Radialt hållmonterade
  • Linsform: Rund
  • Material: Röd - Gap, blå - InGaAIP, grön - InGaAIP, gul - Gap, kallvit - InGaAIP,
  • Genomgångsspänning U(F): Utförande - 3 mm:, röd - 2.0 V, blå - 3.0 V, grön - 2.0 V, gul - 2.0 V, kallvit - 3.0 V, +, utförande - 5 mm:, röd - 2.0 V, blå - 3.0 V, grön - 3.0 V, gul - 2.0 V, kallvit - 3.0 V,
  • Framåtström i(F) 20 mA
  • Ljusstyrka i(V): Utförande - 3 mm:, röd - 600 mcd, blå - 1500 mcd, grön - 100 mcd, gul - 600 mcd, kallvit - 8000 mcd, +, utförande - 5 mm:, röd - 800 mcd, blå 2000 mcd, grön 120 mcd, gul 800 mcd, kallvit 14000 mcd
  • Våglängd/färgtemperatur: Utförande - 3 mm:, röd - 625-635nm, blå - 460-465nm, grön - 568-572nm, gul - 587-590nm, Kallvit - 8000-9000K, +, utförande - 5 mm:, röd - 620-625nm, blå - 460-470nm, Grön - 568-572nm, gul - 587-590nm, kallvit - 7000-9000K,
  • Strålningsvinkel: Utförande - 3 mm:, röd - 30°, blå - 30°, grön - 30°, gul - 30°, Kallvit - 30 °, +, utförande - 5 mm:, röd - 35 °, blå - 35 °, Grön - 35°, gul - 35°, kallvit - 20°,
  • Höljets färg/utförande: Röd - diffus, blå - diffus, grön - diffus, gul - diffus, kallvit - klar,
  • Temperaturområde: -25 °C - 80 °C
Typ av produkt

LED sortiment

Tillverkarfärg

Röd

Grön

Gul

Blå

Kallvit

Frammåt spänning U(F)

2.0 V

Framåtström I(F)

20 mA

Höljestyp

3 mm

5 mm

Konstruktionstyp

Radialt hållmonterade

Teknologi

GaP

InGaAIP

Min. temperatur

-25 °C

Max. temperatur

80 °C

RoHS-godkänd

Ja

Innehåll

211 delar

Dokument & nedladdningar

Datablad

Datablad 2899394 Quadrios LED sortiment Röd, Grön, Gul, Blå, Kallvit 3 mm, 5 mm 20 mA 2.0 V

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2899394 Quadrios LED sortiment Röd, Grön, Gul, Blå, Kallvit 3 mm, 5 mm 20 mA 2.0 V

Beskrivning

Detta universella LED-sortiment med standardlysdioder i 3 mm och 5 mm diameter med olika förkopplingsmotstånd, krympslangssektioner (krympning 3:1 med självhäftande insida) och en individuellt längdbar flexibel tvillinglitzkabel (2x 0.14 mm²) är perfekt för snabbstart vid experiment med halvledarljus.
Genom motstånds-kombinationer av parallell- resp. Seriekoppling eller varierat matningsspänning kan olika driftströmmar (ljusstyrka) realiseras. En kort beskrivning av de medföljande komponenterna finns översiktligt tryckt på insidan av locket.
Databladet innehåller användbar information om sortimentet - men även viktiga tekniska detaljer om komponenterna. Endast på så sätt kan man säkerställa att t.ex. lysdioderna kan användas i bestämda parametrar, eftersom komponenterna är tydligt specificerade.
Observera att lysdioder alltid måste drivas med strömbegränsning, was kan utvecklas praktiskt med detta set.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Ingår i leveransen

  • 10x 3 mm LED:er (per färg: Röd/grön/gul/blå/varmvit/kallvit)
  • 10x 5 mm LED:er (per färg: Röd/grön/gul/blå/varmvit/kallvit)
  • 20x kolytskiktsmotstånd 0,25 W/5 % (vardera av värdet - 220/470/680 ohm samt 1k ohm)
  • 10x 3 mm LED-hållare
  • 10x 5 mm LED-hållare
  • 20x 3:1 Krympslangssektioner (mått. Ø3 mm x 85 mm - med självhäftande insida)
  • 1 x flexibel tvillinglitzkabel 2 x 0.14 mm² (längd 1 x 3 meter)
  • 1x sortimentbox

Tips

Ordinare lysdiod-chip måste alltid anslutas genom förkopplingsmotstånd med eller konstant strömkälla.
