Picotronic Lasermodul Punkt Röd 1 mW DB635-1-3-FA (14X45)-F20000

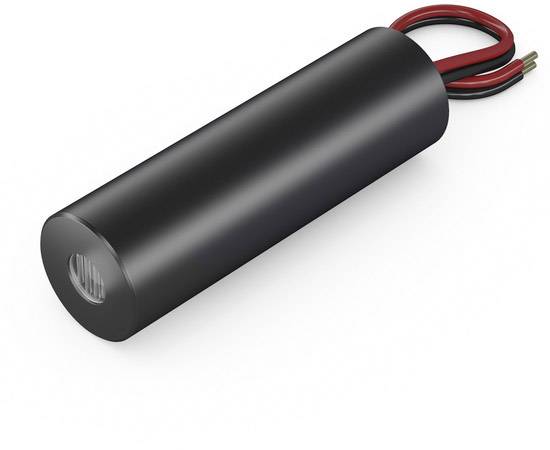

En svart cylindrisk elmotor med två utstickande röda och svarta trådar i ena änden.

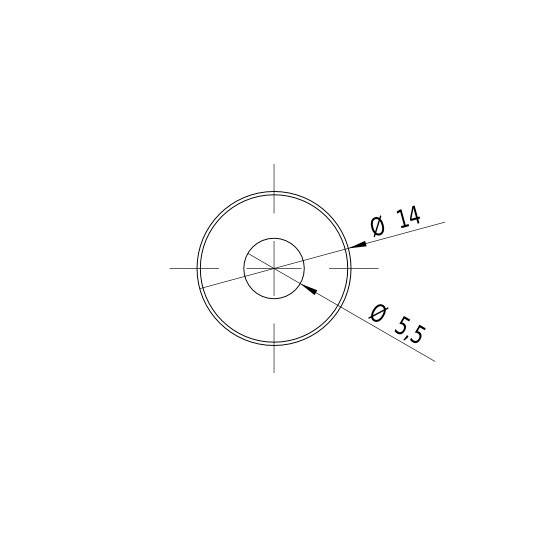

Konstruktionsritning för en cirkelring med en yttre diameter på 14 mm och en inre diameter på 5,5 mm.

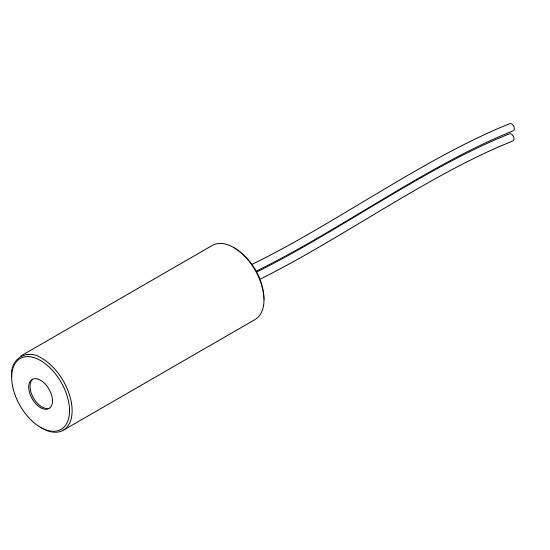

Ett enkelt diagram visar en cylindrisk komponent med två utskjutande trådar, som sannolikt används för en elektrisk anslutning.

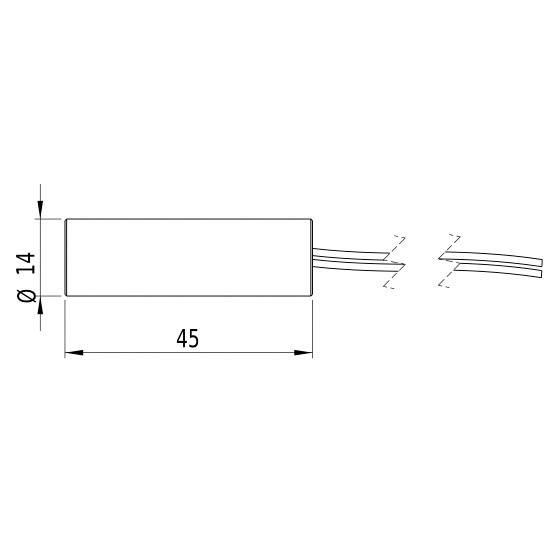

Schema över en cylindrisk del med en diameter på 14 mm och en längd på 45 mm. Två trådar sticker ut.
En färgkodad bild visar ett värmeprofil för ett objekt. Röda zoner är varmare, gröna och blå zoner är kallare. Skalan visar 500 mikrometer.

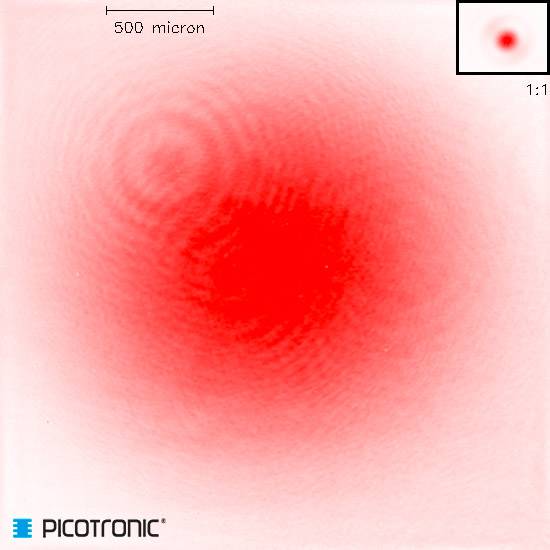

Ett rödfärgat interferensmönster med vågstrålar. Längst upp till vänster skala '500 mikron'. Picotronic-logotyp i hörnet.
En mikroskopisk bild visar ett rött, kornigt mönster som sträcker sig från vänster till höger, med en skala på 500 mikron längst upp till vänster.

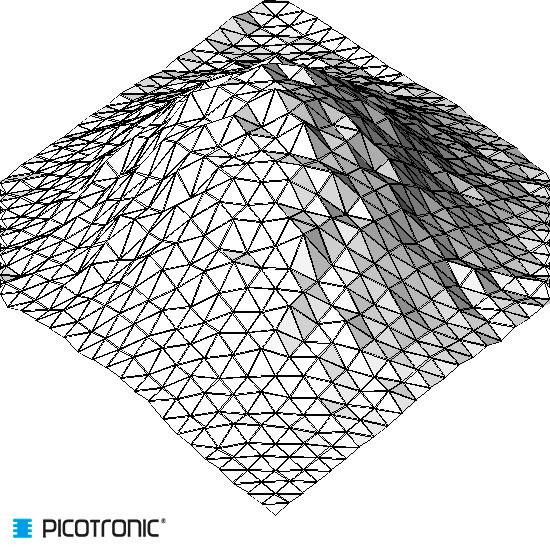

Tredimensionell gittermodell av en oregelbunden yta. Den åskådliggör höjdskillnader genom ett nät av trianglar.

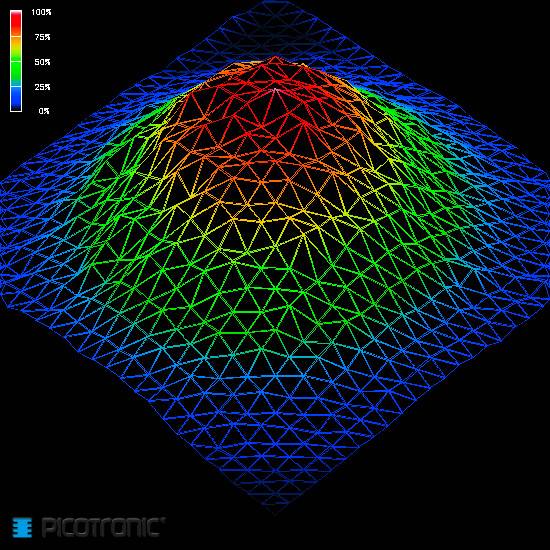

3D-grafik med gitternät visar en färglagd representation av ett berg, där färggradienten från blått (0%) till rött (100%) visar höjdskillnader.
1/9
Typ av produkt
Lasermodul
Strålningskarakteristika
Punkt
Våglängd
635 nm
Max. effekt
1 mW
Laserklass
2
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Utgått
Rapportera juridiska problem

Höjdpunkter & detaljer

Lasermodul

  • Röd
  • Laserklass: 2
  • Strålningskarakteristika: Punkt

Viktig information!

  • Gult varningsskyllt med svart text: 'Laserstrålning. Titta inte in i strålen. Laserklass 2 enligt DIN EN 60825-1:2008-05'.

Tekniska specifikationer

  • Anslutningskabel 100 mm
Typ av produkt

Lasermodul

Typ

DB635-1-3-FA (14X45)-F20000

Strålningskarakteristika

Punkt

Fokuseringsfunktioner

Fix-Fokus 20 m

Tillverkarfärg

Röd

Våglängd

635 nm

1 mW

Laserklass

2

Stråldivergens

0.3 mrad

Arbetsavstånd

20 m

Driftspänning

3 V/DC

Driftsström

32 mA

Material

Aluminium

RoHS-godkänd

Ja

Max. temperatur

+50 °C

Min. temperatur

-20 °C

Dokument & nedladdningar

Datablad

Datablad 1695925 Picotronic Lasermodul Punkt Röd 1 mW DB635-1-3-FA (14X45)-F20000

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 1695925 Picotronic Lasermodul Punkt Röd 1 mW DB635-1-3-FA (14X45)-F20000

Information

Information 1695925 Picotronic Lasermodul Punkt Röd 1 mW DB635-1-3-FA (14X45)-F20000

Deklaration om överensstämmelse

Deklaration om överensstämmelse 1695925 Picotronic Lasermodul Punkt Röd 1 mW DB635-1-3-FA (14X45)-F20000

Beskrivning

Tips

Klass 2: Laserstrålning! Beakta säkerhetsföreskrifterna! Titta inte in i laserstrålen (brännskador på näthinnan).
