Name: Phoenix Contact REL-PR3-48DC/3X21 Relä 48 V/DC 16 A 3 switch 1 st Piece
Brand: Phoenix Contact
SKU: 2225757
Availability: BackOrder

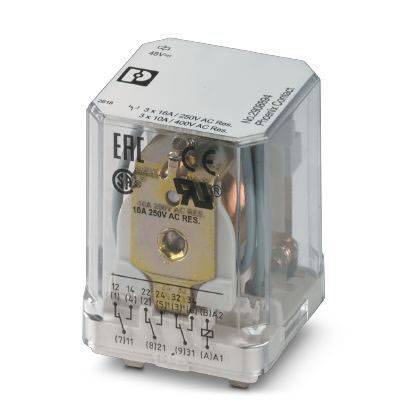

En transparent elektrisk switch med flera anslutningar och säkerhetscertifieringar på ytan.

Grafiken visar reduktionsfaktorn beroende på COS φ; kurvan sjunker från 1 vid COS φ = 0 till 0,3 vid COS φ = 0,2. Axlarna är märkta.

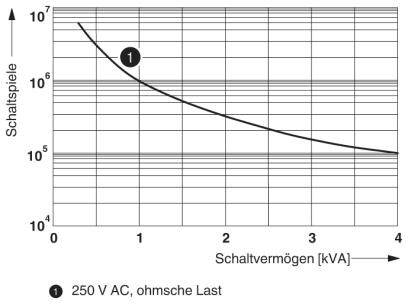

Diagrammet visar kopplingseffekt i kVA mot antal kopplingscykler. Kurvan vid punkt 1 (250 V AC, ohmisk last) minskar med ökande kopplingseffekt.

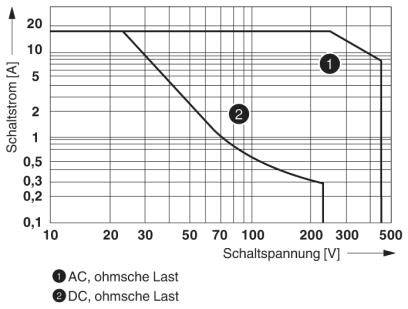

Diagrammet visar en karakteristisk kurva för switchström (0-20 A) i förhållande till switchspänning (10-500 V) för 'AC, ohmisk last' och 'DC, ohmisk last'.

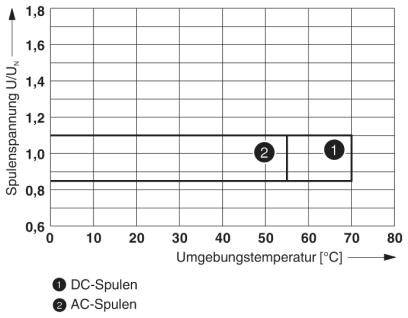

Diagram visar spolspänning (U/Uₙ) mot omgivningstemperatur (°C). Kurva 1 för likströmsspolarna och kurva 2 för växelströmsspolarna.

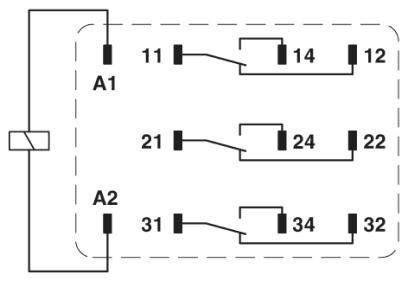

Kopplingsschema för ett relä med spoleanslutningar A1, A2 och omkopplarkontakter 11 till 34, som förbinder olika kopplingspunkter.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

48 V/DC

Kontakttyp

3 switch

Växelspänning (max.)

440 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

98 Styck

Antal

Styck

Toal (249,00 kr / stycken)

249,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 28 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 50 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
384 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
70 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-PR3-48DC/3X21

Nominell spänning spole: 48 V/DC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 440 V/AC

Växelström (max): 16 A

Max. bryteffekt: 384 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 20 ms

Falltid: 15 ms

Mekanisk livslängd: 10⁷ brytcykler

funktioner: jackbar

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 38.6 mm

Höjd: 36.1 mm

Djup: 45.5 mm

Mått.: (B x H x D) 38.6 x 36.1 x 45.5 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja
