Name: Phoenix Contact REL-PR1-110DC/1/MB Relä 110 V/DC 16 A 1 NO 1 st Piece
Brand: Phoenix Contact
SKU: 2225722
Availability: BackOrder

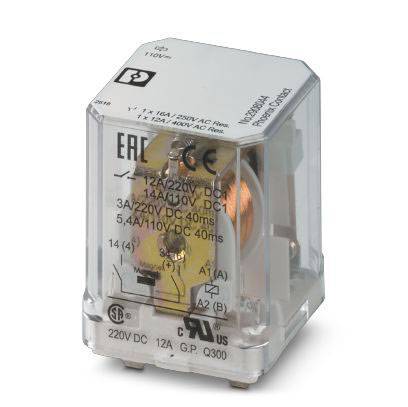

Relä med genomskinlig täckning som visar kopparspole inuti. Påtryckta märkningar med tekniska specifikationer, såsom spänning och strömstyrka.

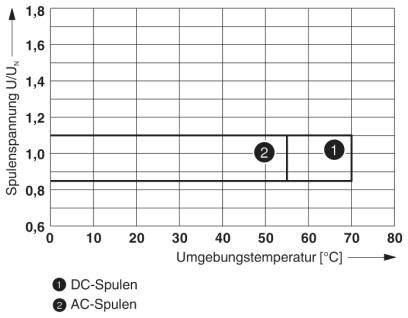

Diagrammet visar spolspänning U/UN mot omgivningstemperatur. DC-spolar konstant från 60°C, AC-spolar från 55°C.

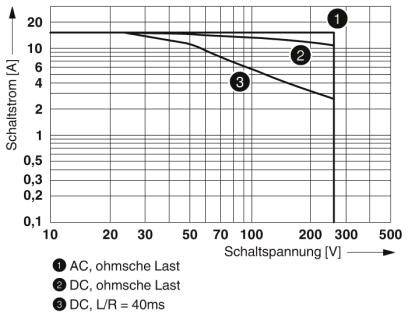

Diagram visar switchström (A) mot switchspänning (V) för laster: 'AC, ohmsk last', 'DC, ohmsk last', 'DC, L/R = 40 ms'.

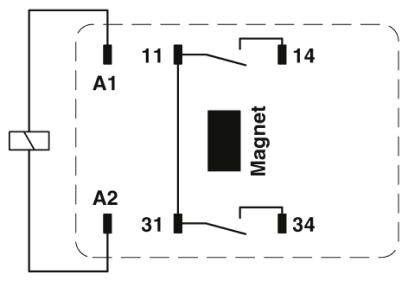

Kopplingsschema för ett reläer med magnet: Anslutningar A1, A2, 11, 14, 31, 34 visade. Magnet i mitten, omgiven av kontaktsymboler.

1/4

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

110 V/DC

Kontakttyp

1 NO

Växelspänning (max.)

440 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

83 Styck

Antal

Styck

Toal (229,00 kr / stycken)

229,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 15 mA
Brytspänning minimum: 5 V (vid 24 mA)
Brytström minimum: 5 mA (vid 24 V)
Inkopplingsström maximalt 50 A (20 ms)
Frånslagseffekt (resistiv last) max:
384 W (VID 24 V DC)
900 W (VID 60 V DC)
1540 W (VID 110 V DC)
2640 W (VID 220 V DC)
Bryteffekt min: 120 mW
Märkstötspänning 4 kV
Föroreningsgrad: 3.
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-PR1-110DC/1/MB

Nominell spänning spole: 110 V/DC

Kontakttyp: 1 NO

Kontaktmaterial: AgNi

Växelspänning (max.): 440 V/AC

Växelström (max): 16 A

Max. bryteffekt: 2640 W

Anslutning: Stiftanslutning

Isolationsspänning: 4 kV

Svarstid: 20 ms

Falltid: 15 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: jackbar

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 38.6 mm

Höjd: 36.1 mm

Djup: 45.5 mm

Mått.: (B x H x D) 38.6 x 36.1 x 45.5 mm

Innehåll: 1 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Förpackningstyp

Kontakttyp

Nominell spänning spole

Växelspänning (max.)

Växelström (max)

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tis 10 nov.

110 SetConrad Electronic

Stiftanslutning

Piece

2 switch

120 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tis 10 nov.

48 SetConrad Electronic

Stiftanslutning

Piece

2 switch

230 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tis 10 nov.

1 SetConrad Electronic

Stiftanslutning

Piece

2 switch

60 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tis 10 nov.

146 SetConrad Electronic

Stiftanslutning

Piece

2 switch

125 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans mån 22 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

120 V/AC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans mån 15 mars 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tis 10 nov.

9 SetConrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans mån 8 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

48 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Artikelnr.:2225519

Leverans tis 10 nov.

15 SetConrad Electronic

Stiftanslutning

4 switch

60 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/24DC/2X21 Relä 24 V/DC 12 A 2 switch 1 st Piece

Artikelnr.:2225680

Utgått

Conrad Electronic

Stiftanslutning

Piece

2 switch

24 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225722 Phoenix Contact REL-PR1-110DC/1/MB Relä 110 V/DC 16 A 1 NO 1 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225722 Phoenix Contact REL-PR1-110DC/1/MB Relä 110 V/DC 16 A 1 NO 1 st Piece

Beskrivning

Anslutningsbart högeffektsrelä med effektkontakter, speciellt för koppling av hög DC-belastning, 1 slutande, blåsmagnet, spolspänning 110 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
