Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relä 24 V/AC 10 A 3 switch 10 st
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

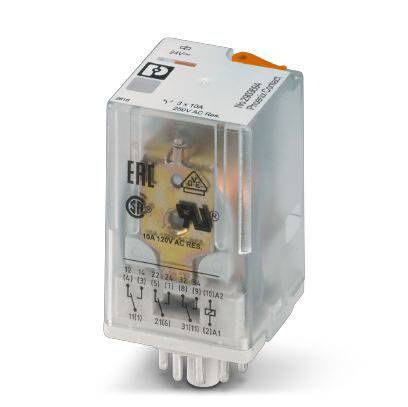

Ett genomskinligt reläkort med etiketter för tekniska specifikationer, inklusive strömstyrka och spänning.

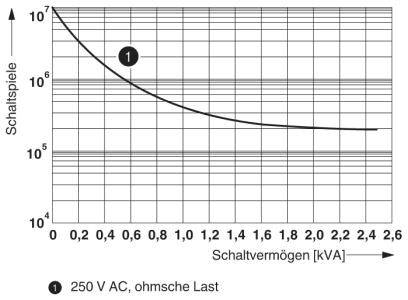

Diagrammet visar förhållandet mellan switchkapacitet (0-2,6 kVA) och antal switchcykler (10³-10⁷) vid 250 V AC, ohmsk last. Kurvan visar en fallande trend.

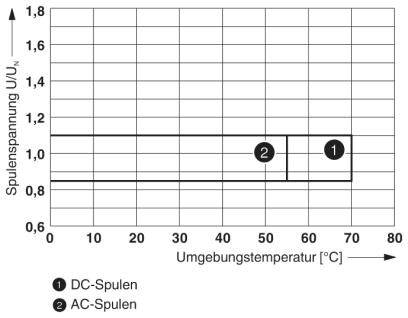

Diagrammet visar spänning för spolar kontra omgivningstemperatur. DC-spolar är konstanta upp till 70°C, AC-spolar sjunker från 50°C.

Diagrammet visar sambandet mellan reduktionsfaktor och COS φ. Kurvan sjunker från 1 vid COS φ=0 till 0,3 vid COS φ=0,2.

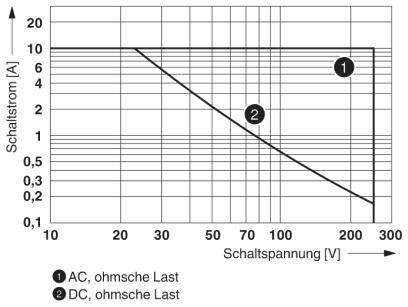

Kopplingsström-kopplingsspänningsdiagram: X-axeln visar kopplingsspänning i volt, Y-axeln visar kopplingsström i ampere. Två kurvor: AC- och DC-last.

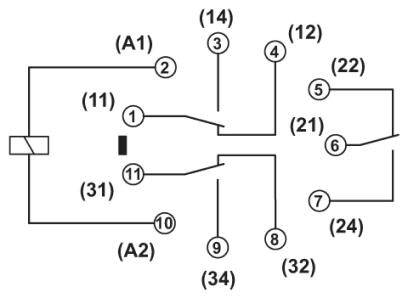

Diagram över en elektrisk kopplingsschema med numrerade anslutningspunkter och linjer som visar olika kretsar.

1/6

Typ av produkt

Relä

Nominell spänning spole

24 V/AC

Kontakttyp

3 switch

Växelspänning (max.)

250 V/DC

Växelström (max)

10 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 10 nov.

23 Set

Antal (förpackningsstorlek 10 st)

Set

Toal (1 890,00 kr / stycken)

1 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 108 mA
Brytspänning minimum: 10 V (vid 24 mA)
Brytström minimum: 10 mA (vid 24 V)
Kopplingsström maximalt 30 A (20 ms. Slutare)
Frånslagseffekt (resistiv last) max:
240 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Märkstötspänning 4 kV
Isolering: Basisolering
Föroreningsgrad: 3.
Överspänningskategori: III

Typ av produkt: Relä

Typ: REL-OR3/L- 24AC/3X21

Nominell spänning spole: 24 V/AC

Kontakttyp: 3 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V/DC

Växelström (max): 10 A

Max. bryteffekt: 240 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 5 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +55 °C

Bredd: 35 mm

Höjd: 35 mm

Djup: 54.4 mm

Mått.: (B x H x D) 35 x 35 x 54.4 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Förpackningstyp

Kontakttyp

Nominell spänning spole

Växelspänning (max.)

Växelström (max)

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tis 10 nov.

110 SetConrad Electronic

Stiftanslutning

Piece

2 switch

120 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tis 10 nov.

48 SetConrad Electronic

Stiftanslutning

Piece

2 switch

230 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tis 10 nov.

1 SetConrad Electronic

Stiftanslutning

Piece

2 switch

60 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tis 10 nov.

146 SetConrad Electronic

Stiftanslutning

Piece

2 switch

125 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans mån 22 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

120 V/AC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans mån 15 mars 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tis 10 nov.

9 SetConrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans mån 8 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

48 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Artikelnr.:2225519

Leverans tis 10 nov.

15 SetConrad Electronic

Stiftanslutning

4 switch

60 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/24DC/2X21 Relä 24 V/DC 12 A 2 switch 1 st Piece

Artikelnr.:2225680

Utgått

Conrad Electronic

Stiftanslutning

Piece

2 switch

24 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relä 24 V/AC 10 A 3 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relä 24 V/AC 10 A 3 switch 10 st

Beskrivning

Anslutningsfärdig oktalrelä med effektkontakter, 3 växlare, testknapp, mekanisk kopplingslägevisare, spolspänning 24 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
