Name: Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st
Brand: Phoenix Contact
SKU: 2225725
Availability: BackOrder

Ett svart reläer med flera anslutningar, märkt med '16A 250VAC', används för elektrisk styrning i kretsar.

Diagrammet visar reduktionsfaktorn (0,3 till 1) på Y-axeln för COS φ (0 till 0,2) på X-axeln; den sjunker stadigt.

Diagrammet visar switchström mot switchspänning. Två kurvor: 1) Växelström, ohmsk last; 2) Likström, ohmsk last.

Diagram visar spolspänning (U/UN) vs. omgivningstemperatur (°C). Fyra kurvor: DC/AC-spolar med kontaktström 0 A och 16 A.

Principschema för en elektromagnet med anslutningarna A1, A2, 12, 11 och 14. Visar kabelanslutningar och omkopplarläggen.

Diagrammet visar switchström [A] på x-axeln och antal switchcykler på y-axeln. Kurvan för 250 V AC, ohmsk last, löper nedåtgående.

1/6

Liknande avbildning

Typ av produkt

Relä

Nominell spänning spole

24 V/DC

Kontakttyp

1 switch

Växelspänning (max.)

250 V DC/AC

Växelström (max)

16 A

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tors 5 nov.

52 Set

Antal (Set)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal (förpackningsstorlek 10 st)

Set

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Kapslingsklass RT II.
Typisk ingångsström vid UN 17 mA
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 32 A (20 ms)
Frånslagseffekt (resistiv last) max:
384 W (VID 24 V DC)
48 W (VID 60 V DC)
53 W (VID 110 V DC)
66 W (VID 220 V DC)
Föroreningsgrad: 2
Överspänningskategori: III

Typ av produkt: Relä

Typ: REL-MR-BL-24DC/21HC/MS

Nominell spänning spole: 24 V/DC

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Växelspänning (max.): 250 V DC/AC

Växelström (max): 16 A

Max. bryteffekt: 384 W

Anslutning: Lödning

Isolationsspänning: 250 V/AC

Svarstid: 9 ms

Falltid: 6 ms

Mekanisk livslängd: 5x 10⁶ omslagscykler

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 13 mm

Höjd: 29 mm

Djup: 25.5 mm

Mått.: (B x H x D) 13 x 29 x 25.5 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Anslutning

Förpackningstyp

Kontakttyp

Nominell spänning spole

Växelspänning (max.)

Växelström (max)

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tors 5 nov.

110 SetConrad Electronic

Stiftanslutning

Piece

2 switch

120 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tors 5 nov.

48 SetConrad Electronic

Stiftanslutning

Piece

2 switch

230 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tors 5 nov.

1 SetConrad Electronic

Stiftanslutning

Piece

2 switch

60 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tors 5 nov.

146 SetConrad Electronic

Stiftanslutning

Piece

2 switch

125 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans mån 15 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

120 V/AC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans mån 8 mars 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tors 5 nov.

9 SetConrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans mån 1 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

48 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 192,00 kr^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Artikelnr.:2225519

Leverans tors 5 nov.

15 SetConrad Electronic

Stiftanslutning

4 switch

60 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

952,00 kr^*

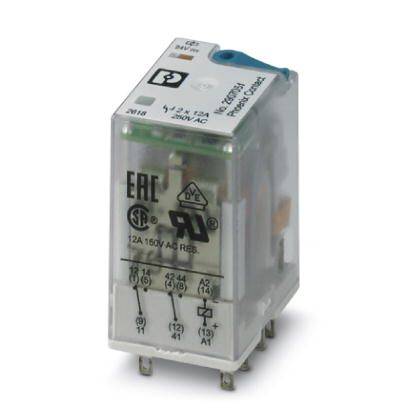

Phoenix Contact REL-IR2/24DC/2X21 Relä 24 V/DC 12 A 2 switch 1 st Piece

Artikelnr.:2225680

Utgått

Conrad Electronic

Stiftanslutning

Piece

2 switch

24 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

95,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relä 24 V/DC 16 A 1 switch 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med effektkontakt, 1 växlare, testknapp, mekanisk kopplingslägevisare, polaritet: Opolarit, ingångsspänning: 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
