Name: Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st
Brand: Phoenix Contact
SKU: 3580285
Availability: SoldOut

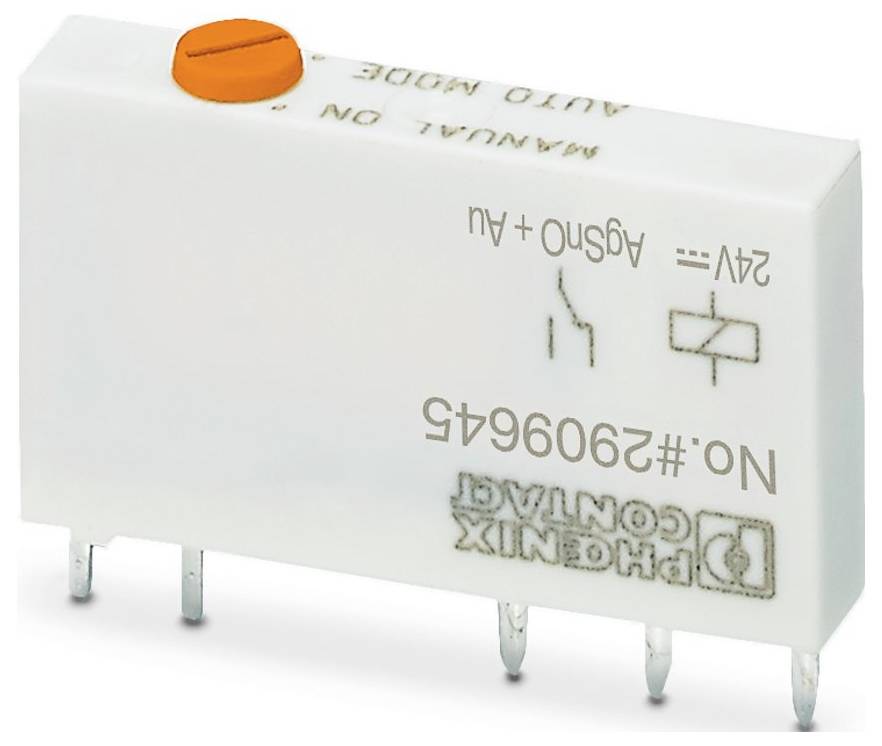

Vit elektronisk relä med orange övre knapp, sex metallstift och tryckt text 'NO. 2909645 AGSN ON'.

Liknande avbildning

Typ av produkt

Miniatyrrelä

Kontakttyp

1 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V/AC

Typ

REL-MR- 24DC/21AU/MS

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (1 290,00 kr / stycken)

1 290,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutning: Kontakt/lödanslutning
Bredd: 5 mm
Höjd: 28 mm
Djup: 16 mm
Färg: Vit (RAL 9010)
Miljöförhållanden
Kapslingsklass RT II.
Temperaturintervall (drift): -40 °C ... 85 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: IEC 60664;en 50178;en 61810-1
Observera: Följande värden gäller för förstört guldskikt
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori: III
Föroreningsgrad: 3
Montering: valfri position
Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximal effektförlust vid nominellt förhållande 0,17 W.
Driftsätt 100 % ED
Ingångsspänningsområde: 14,4 V DC ... 66 V DC
Monteringsanvisning: Kan staplas utan avstånd
Mager gas: Mager gasest
Brytspänning max. 250 V AC
Inkopplingsström maximalt 50 mA
Datavårdsstånd: Nivå för datavård
Datum för senaste underhåll: 05.09.2025
NOMINELL INGÅNGSSPÄNNING UN: 24 V DC
Ingångsspänningsområde baserat på UN: Se diagram
Typisk ingångsström vid UN 7 mA
Kontakttyp: 1 växlare.
Gränsström kontinuerligt 6 A.
Strömbrytare
Livslängd mekanisk: 1x 107 omslagscykler
Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
Organismer har påvisats hos patienten genom odling från purulent purulent material
Drivning: Monostabilt
Drivning (polarisering): Oltad
Tillslagstid standard: 5 ms
Frånslagstid typisk: 2,5 ms
Spolresistans 3390 Ω ±10 % (vid 20 °C)
Typ av kopplingskontakt: Enkelkontakt
Kontaktmaterial AgSnO
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 10 mA (vid 12 V)
Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);20 W (vid 48 V DC);18 W (vid 60 V DC);23 W (vid 110 V DC);40 W (vid 220 V DC);1500 VA (vid 250 V AC)
Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
Strömbrytare: Vid förstört guldskikt: Växla: Vid förstört guldskikt
Motorlast enligt UL 508: 1/4 HP, 240 ... 277 V AC (slutare); 1/6 HP, 240... 277 V AC (öppnare)

Typ av produkt: Miniatyrrelä

Typ: REL-MR- 24DC/21AU/MS

Anslutning: Stiftdon
Lödning

Driftspänning (min.): 14.4 V/DC

Utlösningsspänning (max.): 66 V/DC

Svarstid: 5 ms

Falltid: 2.5 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO + hårdförgyllning

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V/AC

Max. bryteffekt: 1500 VA

Spoleffekt: 0.17 W

funktioner: jackbar

: Reläskyddstyp RT II

Max. temperatur: 85 °C

Min. temperatur: -40 °C

Längd: 16 mm

Bredd: 5 mm

Höjd: 28 mm

Mått.: (L x B x H) 16 x 5 x 28 mm

Innehåll: 10 st

Djup: 16 mm

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Kontakttyp

Nominell spänning

Växelspänning (max.)

Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Artikelnr.:3580285

Utgått

Conrad Electronic

Denna artikel

1 switch

24 V/DC

250 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 290,00 kr^*

Phoenix Contact REL-MR- 12DC/21-21 Miniatyrrelä Nominell spänning: 12 V/DC 2 switch Piece 10 st

Artikelnr.:3580399

Leverans tis 10 nov.

2623 SetConrad Electronic

2 switch

12 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

590,00 kr^*

Phoenix Contact REL-MR- 12DC/21-21AU Miniatyrrelä Nominell spänning: 12 V/DC 2 switch 10 st

Artikelnr.:3580406

Leverans tis 10 nov.

6 SetConrad Electronic

2 switch

12 V/DC

250 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

690,00 kr^*

Phoenix Contact REL-MR- 12DC/21HC Miniatyrrelä Nominell spänning: 12 V/DC 1 switch 10 st

Artikelnr.:3580409

Leverans tis 10 nov.

675 SetConrad Electronic

1 switch

12 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Phoenix Contact REL-MR- 24DC/21-21 Miniatyrrelä Nominell spänning: 24 V/DC 2 switch Piece 10 st

Artikelnr.:3580391

Leverans mån 2 nov.

26 SetConrad Electronic

2 switch

24 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

459,00 kr^*

Phoenix Contact REL-MR- 24DC/21HC AU Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Artikelnr.:3580348

Leverans tis 10 nov.

173 SetConrad Electronic

1 switch

24 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact REL-MR- 24DC/21HC Miniatyrrelä Nominell spänning: 24 V/DC 1 switch Piece 10 st

Artikelnr.:3580410

Leverans tis 10 nov.

9350 SetConrad Electronic

1 switch

24 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

550,00 kr^*

Phoenix Contact REL-MR- 4,5DC/21AU Miniatyrrelä Nominell spänning: 4.5 V/DC 1 switch 10 st

Artikelnr.:3580419

Leverans tis 10 nov.

15 SetConrad Electronic

1 switch

4.5 V/DC

250 V/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 090,00 kr^*

Phoenix Contact REL-MR- 48DC/21HC Miniatyrrelä Nominell spänning: 48 V/DC 1 switch Piece 10 st

Artikelnr.:3579531

Leverans tis 10 nov.

7 SetConrad Electronic

1 switch

48 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Phoenix Contact REL-MR- 12DC/1IC Miniatyrrelä Nominell spänning: 12 V/DC 1 NO 10 st

Artikelnr.:3579708

Utgått

Conrad Electronic

1 NO

12 V/DC

250 V DC/AC

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

650,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniatyrrelä Nominell spänning: 24 V/DC 1 switch 10 st

Beskrivning

Anslutningsbart miniatyrrelä, med flerskiktig-guldkontakt, 1 växlare, manuell manövrering, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
