ElektromekanikReläerPrintrelän, kontaktrelän

Phoenix Contact REL-MR- 18DC/21 Relä 18 V/DC 6 A 1 switch 10 st Piece

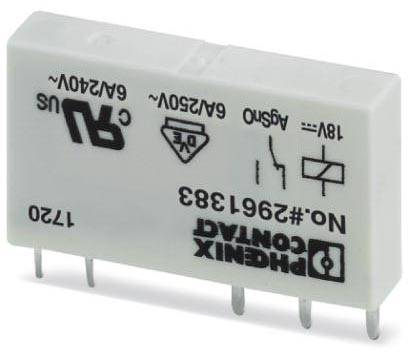

Ett litet elektriskt relämodul med flera metallstift och tryckta märkningar som visar olika spännings- och strömstyrkenivåer.

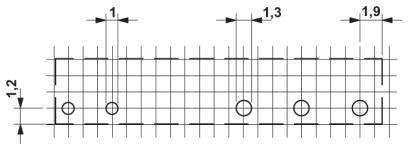

Teknisk ritning av en rektangel med hålrad, dimensioner: 1,2 cm höjd, 1,1 cm avstånd mellan tre parallella linjer, fyra hål invändigt.

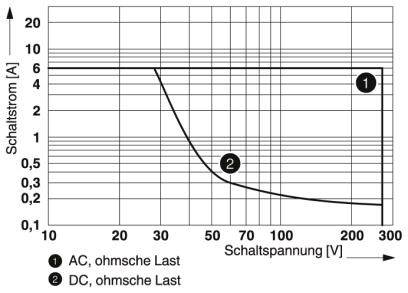

Diagrammet visar switchström [A] mot switchspänning [V] för AC och DC resistiva laster. Kurvförloppet sjunker vid stigande spänning.

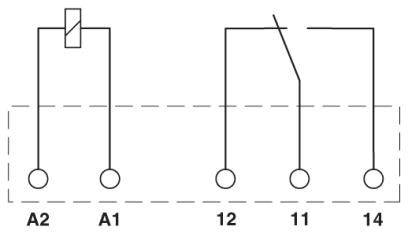

Symbolschema för en elektrisk omkopplare med spole till vänster och omkopplarkontakt till höger. Anslutningar: A2, A1, 12, 11, 14.

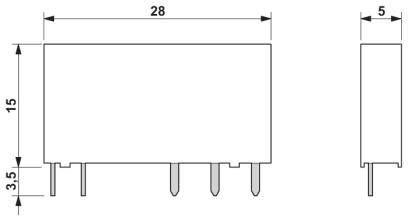

Dimensionsdiagram för en elektrisk komponent. Vänster: Bredd 28 mm, höjd 15 mm, bottenavstånd 3,5 mm. Höger: Djup 5 mm.
Diagram visar beroendet av U/UN i förhållande till temperaturen TU i °C. Linje A sjunker, linje B stiger, och båda korsar varandra vid ca 65 °C.
1/6
Liknande avbildning
Förpackningstyp
Piece
Typ av produkt
Relä
Nominell spänning spole
18 V/DC
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 10 nov.
10 Set
Antal (förpackningsstorlek 10 st)
Toal (1 090,00 kr / stycken)
1 090,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
Endast 10 Set kvar på lager
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Kapslingsklass RT III.
  • Typisk ingångsström vid UN 9 mA
  • Brytspänning minimum: 5 V (vid 100 mA)
  • Brytström minimum: 10 mA (vid 12 V)
  • Inkopplingsström maximalt 10 A (4 s)
  • Frånslagseffekt (resistiv last) max:
  • 140 W (VID 24 V DC)
  • 18 W (VID 60 V DC)
  • 23 W (VID 110 V DC)
  • 40 W (VID 220 V DC)
  • Föroreningsgrad: 3.
  • Överspänningskategori: III
Förpackningstyp

Piece

Typ av produkt

Relä

Typ

REL-MR- 18DC/21

Nominell spänning spole

18 V/DC

Kontakttyp

1 switch

Kontaktmaterial

AgSnO

Växelspänning (max.)

250 V DC/AC

Växelström (max)

6 A

Max. bryteffekt

140 W

Anslutning

Lödning

Svarstid

5 ms

Falltid

2.5 ms

Mekanisk livslängd

2 x 10 7 omslagscykler

funktioner

Tvätttätt (RT III)

Min. temperatur

-40 °C

Max. temperatur

+85 °C

Bredd

5 mm

Höjd

28 mm

Djup

15 mm

Mått.

(B x H x D) 5 x 28 x 15 mm

Innehåll

10 st

RoHS-godkänd

Ja

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2225817 Phoenix Contact REL-MR- 18DC/21 Relä 18 V/DC 6 A 1 switch 10 st Piece

Datablad 2225817 Phoenix Contact REL-MR- 18DC/21 Relä 18 V/DC 6 A 1 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225817 Phoenix Contact REL-MR- 18DC/21 Relä 18 V/DC 6 A 1 switch 10 st Piece

Beskrivning

Effektkontakter upp till 6 A.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
