Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Ett genomskinligt reläkort med flera tekniska certifieringar tryckt på ytan, som visar kontaktdon och en kopplingsschema ovanpå.

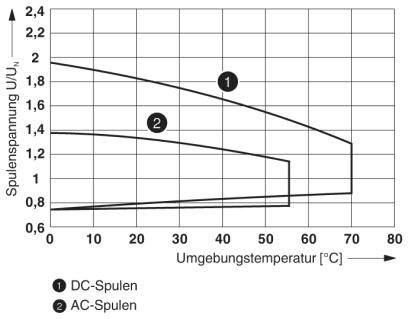

Diagrammet visar beroendet mellan spänningen över en spole och omgivningstemperaturen. Kurvor för likströmslindat spole (1) och växelströmslindat spole (2) presenteras.

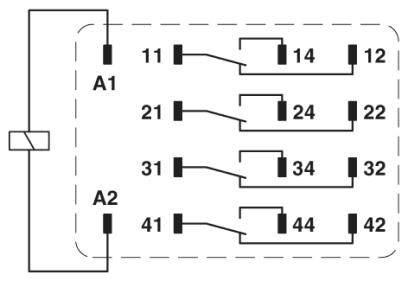

Elektriskt kopplingsschema för en switch med fyra kontakter, numrerade som 11-14, 21-24, 31-34 och 41-44. Anslutningar A1 och A2 visas.

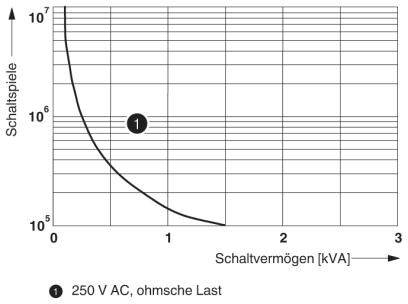

Diagram över en kurva som visar kopplingscykler i förhållande till kopplingsförmåga (kVA). Huvudvärde: '250 V AC, ohmsk last'.

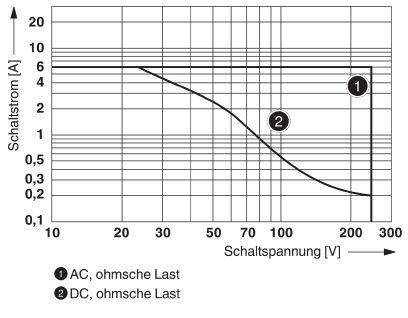

Diagrammet visar switchström mot switchspänning. Kurvorna visar AC- och DC-resistiv last. Spänning 0-300 V, ström 0-12 A.

Diagrammet visar reduceringskvotens kurva i förhållande till COS φ. Värdet sjunker från 1 till 0,3 när COS φ minskar från 1 till 0,2.

1/6

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relä

Nominell spänning spole

48 V/DC

Kontakttyp

4 switch

Växelspänning (max.)

30 V/AC

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 8 feb. 2027

Antal (förpackningsstorlek 10 st)

Set

Toal (1 490,00 kr / stycken)

1 490,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Kretskortrelä

Viktig information!

Tekniska specifikationer

Kapslingsklass RT i
Typisk ingångsström vid UN 22 mA
Brytspänning minimum: 2 V (vid 24 mA)
Brytström minimum: 2 mA (24 V DC)
Inkopplingsström maximalt 50 mA
Frånslagseffekt (resistiv last) max:
1.2 W (VID 24 V DC)
108 W (VID 60 V DC)
52 W (VID 110 V DC)
48 W (VID 220 V DC)
Bryteffekt min: 48 mW
Märkstötspänning 2.5 kV
Isolering: Basisolering
Föroreningsgrad: 2
Överspänningskategori II

Förpackningstyp: Piece

Typ av produkt: Relä

Typ: REL-IR4/LDP- 48DC/4X21AU

Nominell spänning spole: 48 V/DC

Kontakttyp: 4 switch

Kontaktmaterial: AgNi + hårdförgyllning

Växelspänning (max.): 30 V/AC

Växelström (max): 50 mA

Max. bryteffekt: 108 W

Anslutning: Stiftanslutning

Isolationsspänning: 250 V/AC

Svarstid: 13 ms

Falltid: 14 ms

Mekanisk livslängd: 2 x 10⁷ omslagscykler

funktioner: med provknapp

Min. temperatur: -40 °C

Max. temperatur: +70 °C

Bredd: 21.2 mm

Höjd: 27.5 mm

Djup: 35.6 mm

Mått.: (B x H x D) 21.2 x 27.5 x 35.6 mm

Innehåll: 10 st

RoHS-godkänd: Ja

UKCA: Ej tillämpligt

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Anslutning

Förpackningstyp

Kontakttyp

Nominell spänning spole

Växelspänning (max.)

Växelström (max)

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225512

Leverans mån 8 feb. 2027

Conrad Electronic

Denna artikel

Stiftanslutning

Piece

4 switch

48 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relä 120 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225508

Leverans tis 10 nov.

110 SetConrad Electronic

Stiftanslutning

Piece

2 switch

120 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relä 230 V/AC 12 A 2 switch 10 st Piece

Artikelnr.:2225509

Leverans tis 10 nov.

48 SetConrad Electronic

Stiftanslutning

Piece

2 switch

230 V/AC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relä 60 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225503

Leverans tis 10 nov.

1 SetConrad Electronic

Stiftanslutning

Piece

2 switch

60 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relä 125 V/DC 12 A 2 switch 10 st Piece

Artikelnr.:2225505

Leverans tis 10 nov.

146 SetConrad Electronic

Stiftanslutning

Piece

2 switch

125 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relä 120 V/AC 6 A 4 switch 10 st Piece

Artikelnr.:2225524

Leverans mån 22 feb. 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

120 V/AC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relä 12 V/DC 6 A 4 switch 10 st Piece

Artikelnr.:2225517

Leverans mån 15 mars 2027

Conrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relä 12 V/DC 50 mA 4 switch 10 st Piece

Artikelnr.:2225510

Leverans tis 10 nov.

9 SetConrad Electronic

Stiftanslutning

Piece

4 switch

12 V/DC

30 V/AC

50 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 490,00 kr^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relä 60 V/DC 6 A 4 switch 10 st

Artikelnr.:2225519

Leverans tis 10 nov.

15 SetConrad Electronic

Stiftanslutning

4 switch

60 V/DC

250 V DC/AC

6 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 190,00 kr^*

Phoenix Contact REL-IR2/24DC/2X21 Relä 24 V/DC 12 A 2 switch 1 st Piece

Artikelnr.:2225680

Utgått

Conrad Electronic

Stiftanslutning

Piece

2 switch

24 V/DC

250 V DC/AC

12 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

119,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relä 48 V/DC 50 mA 4 switch 10 st Piece

Beskrivning

Anslutningsfärdig industrirelä med effektkontakter och extra hårdförgyllning, 4 växlare, testknapp, status-LED, frihjulsdiod, mekanisk kopplingslägevisare, A1+, A2-, spolspänning 48 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
