Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

En grön spårmodul för DIN-skena med flera skruvklämmor för elektriska anslutningar, använd i industriella styrsystem.

Kopplingsschema för en elektronisk enhet med intern logik och flera anslutningar. Strömförsörjning: 24V. Visar strömkrets och komponenter.

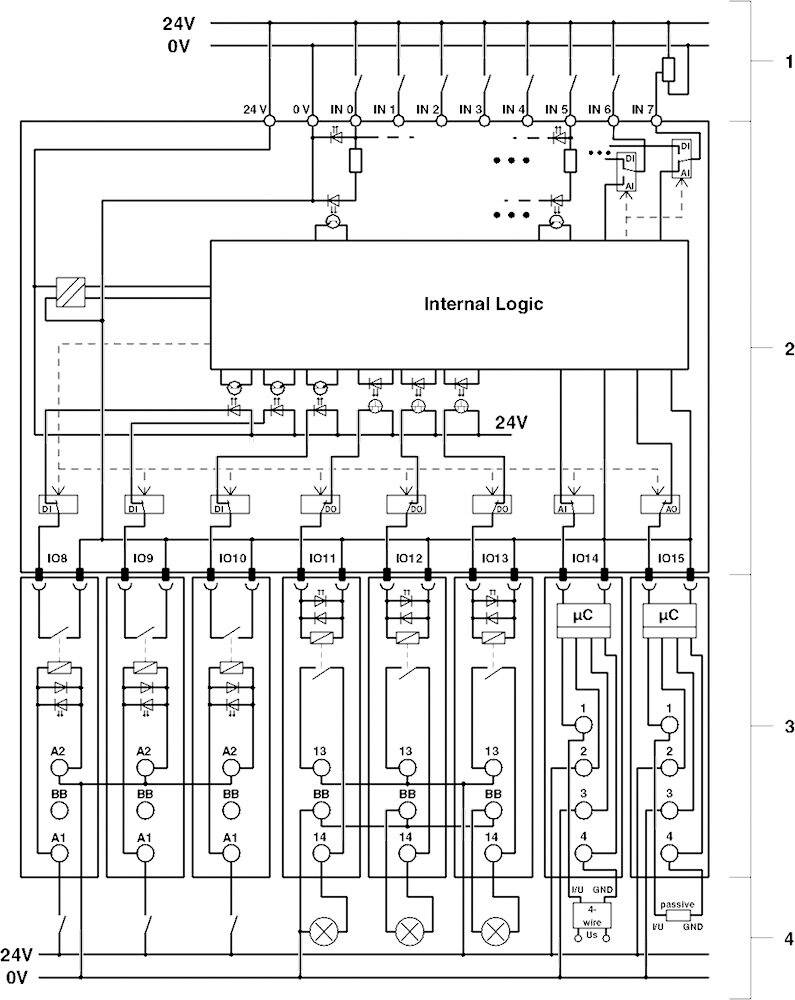

Kopplingsschema för en elektronisk styrenhet med märkta ingångar och utgångar, visar intern logik och strömkretsar vid 24V.

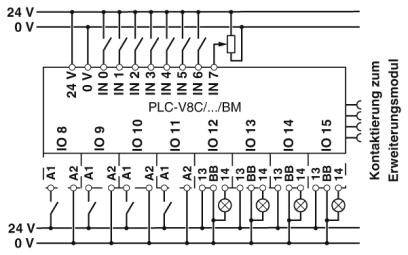

Kopplingsschema för ett relämodul med ingångar (IN0 till IN7) och utgångar (IO8 till IO15), spänningsingångar för 24 V och 0 V angivna.

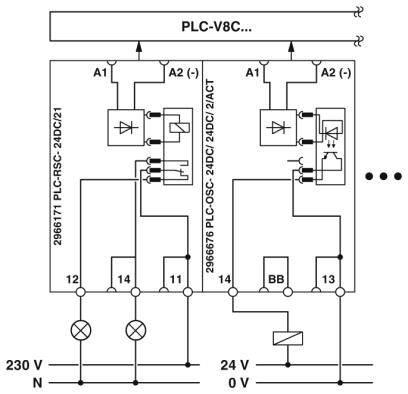

Kopplingsschema för ett PLC-V8C-modul med två reläer: A1 och A2 visar ingångar och utgångar. Nertill är 230 V och 24 V strömkällor markerade.

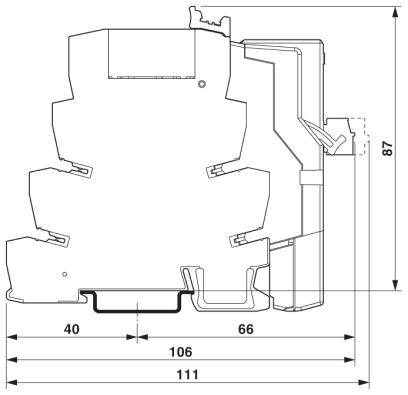

Teknisk ritning av en komponent i genomskärning med dimensioner: bredd 106 mm, djup 40 mm, höjd 87 mm.

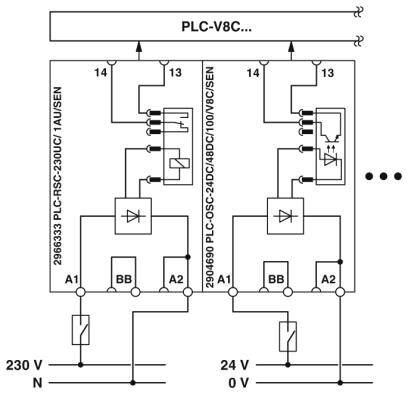

Kopplingsschema för ett PLC-system med två relämoduler. Visar anslutningar för 230V och 24V strömkretsar, inklusive stift och märkningar.

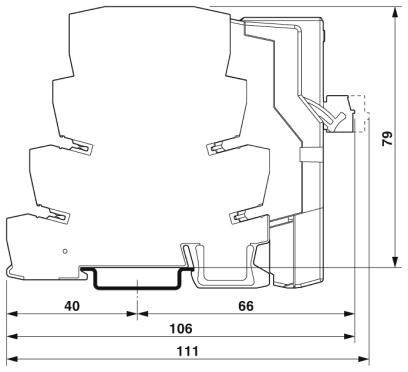

Tvärsnitt av en teknisk ritning med måttangivelser: bredd 111 mm, höjd 79 mm, övriga delar vid 40 mm, 66 mm och 106 mm.

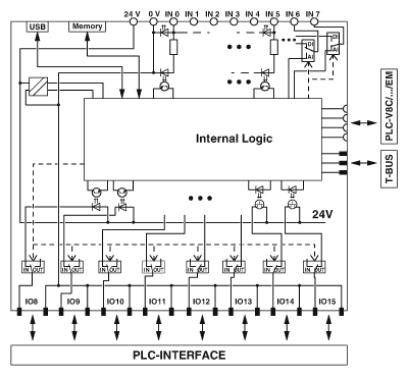

Kopplingsschema för ett PLC-gränssnitt med intern logik och anslutningar. Visar strömförsörjning, in-/utgångsportar och busskopplingar.

1/9

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Beskrivning av ingången: En 61131-2 typ 3
Antal ingångar: 8 (2 kan konfigureras som analog)
Skyddskrets: Polvändningsskydd
Grå färg
Statusindikering med LED grön
Ingångsspänningsområde: 0 V... 10 V
Ingångsmotstånd> 3,5 kΩ
Strömförbrukning typisk: 4 mA
Antal utgångar: ≤ 8
Realtidsklocka noggrannhet: ±2 s/d.
Realtidsklocka bufferttid 96 h (kondensator)
Montering: valfri position
Monteringsanvisning: Kan anslutas till 8 x PLC-INTERFACE-klämmor
Avisoleringslängd 9 mm
Antal anslutningar: 1
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea flexibel: 0,14 m²... 1,5 mm²
Ledararea AWG: 26... 16
Isolationsmärkspänning: 50 V
Märkstötspänning 0,8 kV
Föroreningsgrad: 2
Överspänningskategori: III

Typ av produkt: I/O-modul

Typ: PLC-V8C/PT-24DC/BM2

Antal analoga ingångar max.: 2

Antal digitala ingångar max.: 8

Antal ingångar max.: 8

Antal utgångar max.: 48

Antal anslutningar inline: 8

Antal ingångar: 8 x

Antal utgångar: 8 x

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 26.4 V/DC

Driftspänning max.: 26.4 V/DC

Driftspänning: 24 V/DC

Höjd: 111 mm

Längd: 87 mm

Bredd: 50 mm

: IP20

Mått.: (L x B x H) 87 x 50 x 111 mm

Anslutningsteknik: Push-in-anslutning

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 4 mA

Tillverkarnr.: 2907446

Max. omgivningstemperatur: +50 °C

Min. omgivningstemperatur: -20 °C

Logisk spänning UL: 24 V/DC

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Tillverkarnr.

Typ av produkt

Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC

Artikelnr.:2136585

Leverans tors 29 okt.

Conrad Electronic

Denna artikel

24 V/DC

2907446

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

Artikelnr.:2137548

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

1035429

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 712,00 kr^*

Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC

Artikelnr.:2137301

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

2702007

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Phoenix Contact AXL F AI8 W 1F 2702525 I/O-modul

Artikelnr.:2136865

Leverans tors 29 okt.

Conrad Electronic

2702525

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

6 872,00 kr^*

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

Artikelnr.:2137416

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

2702153

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 632,00 kr^*

Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O-modul 5 V/DC

Artikelnr.:2136880

Okänd leveranstid

Conrad Electronic

5 V/DC

2702655

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

9 352,00 kr^*

Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Artikelnr.:2136985

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

1035430

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 392,00 kr^*

Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Artikelnr.:2137506

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

2702911

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

5 192,00 kr^*

Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Artikelnr.:2137129

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

2907443

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Phoenix Contact PLC-V8C/SC-24DC/BM2 2907447 I/O-modul 24 V/DC

Artikelnr.:2137152

Utgått

Conrad Electronic

24 V/DC

2907447

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 152,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-modul 24 V/DC

Beskrivning

PLC logic basis-logikmodul, generation 2, med 16 i/OS, kan anslutas till 8 digitala eller analoga PLC-INTERFACE-klämmor, kan utökas till 48 i/OS, realtidsklocka, micro-USB-anslutning, inspelning för minneskomponent och Bluetooth-adapter, Push-in-anslutning
