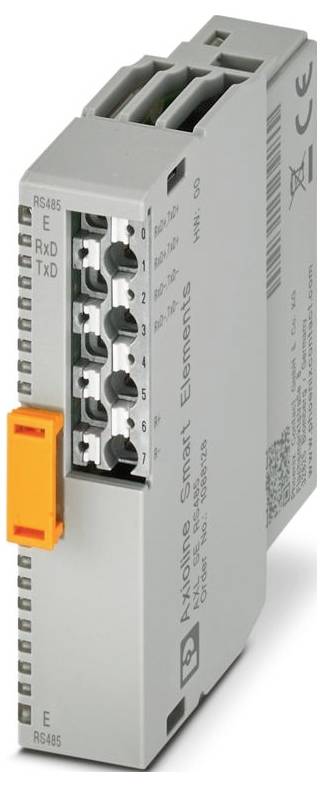

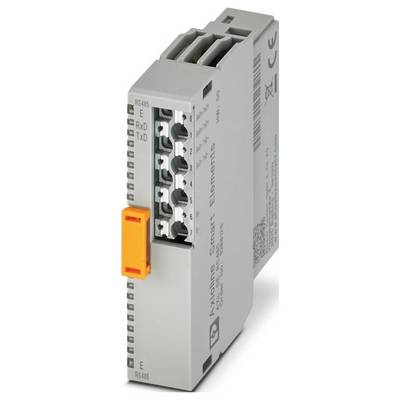

Phoenix Contact AXL SE RS485 1088128 Kommunikationsmodul 24 V/DC

Liknande avbildning

Datablad (PDF)

Leverans ons. 14 okt.

Antal

Styck

Toal (2 472,00 kr / stycken)

2 472,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Produktfamilj: Axioline smart Elements
konstruktion: Modulär
Anslutningstyp: Push-in-anslutning
Ledararea flexibel: 0,25 mm²... 1,5 mm²
Ledararea styv: 0,25 mm²... 1,5 mm²
Ledararea AWG: 24... 16
Bredd: 14,9 mm
Höjd: 62,2 mm
Djup: 62 mm
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Monteringssätt: Insticksmontering ( smart element-kortplats)
Isolationsegenskaper: Isoleringsegenskaper
ÖVERSPÄNNINGSKATEGORI II (IEC 60664-1, EN 60664-1)
Föroreningsgrad: 2 (IEC 60664-1, en 60664-1)
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Uppförd på förteckningen: 15 mars 2014
Avisoleringslängd: 8 mm
Monteringsposition: Se system där du använder Smart smart element.
Överföringshastighet: 1200 bitar/s... 230400 bitar/s (parametriserade)
Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
Maximal effektförlust vid nominellt förhållande 0,7 W.
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Antal gränssnitt: 1
RS-485 RS-485
Lufttryck (drift): 70 kPa … 106 kPa (upp till 3000 m üNN)
Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
Anslutningsteknik: Anslutningsteknik
Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
Obs! För användning: Endast för industriell användning
Strömförbrukning: Min. 6 mA (utan ansluten kringutrustning)
Ledaranslutning: Ledaranslutning
Skyddskrets: Överspänningsskydd | se system, i vilket du använder smart element.;polvändningsskydd | skyddsdiod mot omvänd polaritet
Överförningsposik: Koppar
Termineringsmotstånd 120 Ω (aktiv, integrerad)
Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
Obs! För anslutningstyp: Observera information om ledarareder i användarhandboken "Axioline Smart Elements smart elements".
Särskilda egenskaper: Processdatabredd: 20 byte;transparent protokoll
Matningsspänning: 24 V DC (via Card-Edge-kontakt)
Datavbits: 7 eller 8
Modul: Modul
ID-kod (hex): None
Processdatakanal: 160 bitar
Adressutrymme 20 byte
Utadressutrymme 20 byte
Behov av parameterdata: 10 byte
Behov av konfigurationsdata: 7 byte
Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
Provspänning: 24 V-försörjning (kringutrustning) / funktionsjord: 500 V AC, 50 Hz, 1 min.
Stoppbits: 1 eller 2
Ingångsbuffert: 4 kbyte
Utgångsbuffert: 1 kbyte
smart element-gränssnitt: smart element-gränssnitt
Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
Starttid till driftberedskap < : 500 ms
Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
Provspänning: Försörjning logik / 24-V-försörjning (kringutrustning): 500 V AC, 50 Hz, 1 min.
Provspänning: Försörjning logik/funktionsjord: 500 V AC, 50 Hz, 1 min.
Kringutrustning: Kringutrustning
Provspänning: Matning logik/RS-485-gränssnitt: 500 V AC, 50 Hz, 1 min.
Provningsspänning: 24 V-försörjning (kringutrustning) / RS-485-gränssnitt: 500 V AC, 50 Hz, 1 min.
Provningsspänning RS-485-gränssnitt / funktionsjord 500 V AC, 50 Hz, 1 min.

Typ av produkt: Kommunikationsmodul

Typ: AXL SE RS485

Driftspänning: 24 V/DC

Höjd: 62.2 mm

Längd: 62 mm

Bredd: 14.9 mm

: IP20

Mått.: (L x B x H) 62 x 14.9 x 62.2 mm

Anslutningsteknik: Push-in-anslutning

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 10 mA

Tillverkarnr.: 1088128

Utförande: modulär

Montering (specifikationer): Stickmontering ( smart uttag)

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -25 °C

Djup: 62 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3563362 Phoenix Contact AXL SE RS485 1088128 Kommunikationsmodul 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3563362 Phoenix Contact AXL SE RS485 1088128 Kommunikationsmodul 24 V/DC

Beskrivning

Axioline smart Elements, kommunikationsmodul, gränssnitt RS-485: 1, processdatavalängd: 20 byte, OH-protokoll, kapslingsklass IP20

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
