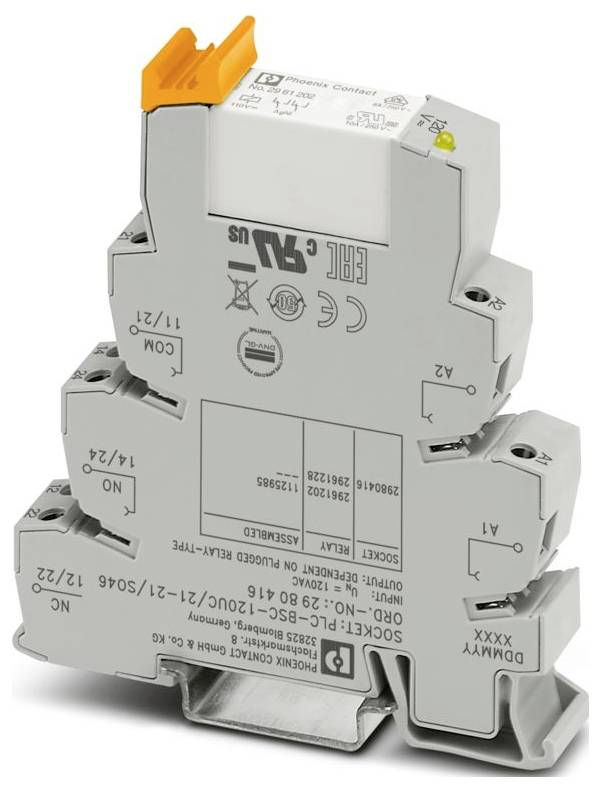

Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relämodul 2 switch 10 st
Typ av produkt
Relämodul
Kontakttyp
2 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RSC-120UC/21-21/SO46
Anslutning
Skruv
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
10 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
2 232,00 kr
3
2% = 163,38 kr
2 177,54 kr
5
3% = 380,55 kr
2 155,89 kr
10
4% = 906,20 kr
2 141,38 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (2 232,00 kr / stycken)
2 232,00 kr
exkl. moms
Fri frakt
Endast 10 Set kvar på lager
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,6 Nm... 0,8 Nm
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1,5 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 55 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 3
- Avisoleringslängd: 8 mm
- Montering: valfri position
- Anmärkning om drift: Artikelns beröringsskydd ska > säkerställas (vid spänning 25 V AC/60 V DC) av investeringsriktaren. Det är en inbyggnadsenhet utan skydd mot direkt beröring.
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 0,84 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 94,8 V AC ... 168 V AC (20 °C);93,5 V DC ... 168,3 V DC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Brygglikriktare;RC-länk
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Kopplingsspänning 250 V AC/DC
- Statusindikering med LED (gul)
- Användning: Filter mot störningar
- Inkopplingsström maximalt 15 A (300 ms)
- Isolering: Basisolering
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 12.01.2026
- NOMINELL INGÅNGSPÄNNING UN: 120 V AC;110 V DC
- Typisk ingångsström vid UN 8,5 mA (50 Hz);9,5 mA (60 Hz)
- Kontaktutförande: 2 växlare
- Gränsström kontinuerligt 6 A.
- UKCA: UKCA
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning 4 kV (säker separering, förstärkt isolering och 6 kV mellan ingångsströmkrets och utgångskontaktströmtråd)
- Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
- Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Kapslingsklass (relä): RT III (relä)
- Kapslingsklass (monteringsplats): IP54 (monteringsplats)
- Strömbrytare
- Livslängd mekanisk: 3x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 8 ms
- Frånslagstid typisk: 15 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 5 V (10 mA)
- Brytström minimum: 10 mA (5 V)
- FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 144 W (24 V DC) ;96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
- Bryteffekt minimum: 0,12 W.
- Brytförmåga 2 A (vid 24 V, DC13);0,2 A (vid 250 V, DC13);3 A (vid 24 V, AC15);3 A (vid 250 V, AC15)
- Nätfrekvens 50/60 Hz
- Nominell spänning (påkopplat elektromekaniskt relä) 60 V DC
- Frisättningsspänning 45 V AC
- Meddelande om material: Obs
- Typ av produkt
Relämodul
- Typ
PLC-RSC-120UC/21-21/SO46
- Anslutning
Skruv
- Driftspänning (min.)
94.8 V/AC
- Utlösningsspänning (max.)
168 V/AC
- Svarstid
8 ms
- Falltid
15 ms
- Kontakttyp
2 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
1500 VA
- funktioner
med LED
IP20
- Max. temperatur
55 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relämodul 2 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 Relämodul 2 switch 10 st
Beskrivning
PLC-GRÄNSSNITT mot störströmmar resp. störspänningar på styrsidan. Bestående av grundklämma PLC-BSC-120UC/ 21-21/SO46 med skruvanslutning och anslutningsbara miniatyrreläer med effektkontakt upp till 2x 8 A, 2 växlare, ingångsspänning 120 V AC
