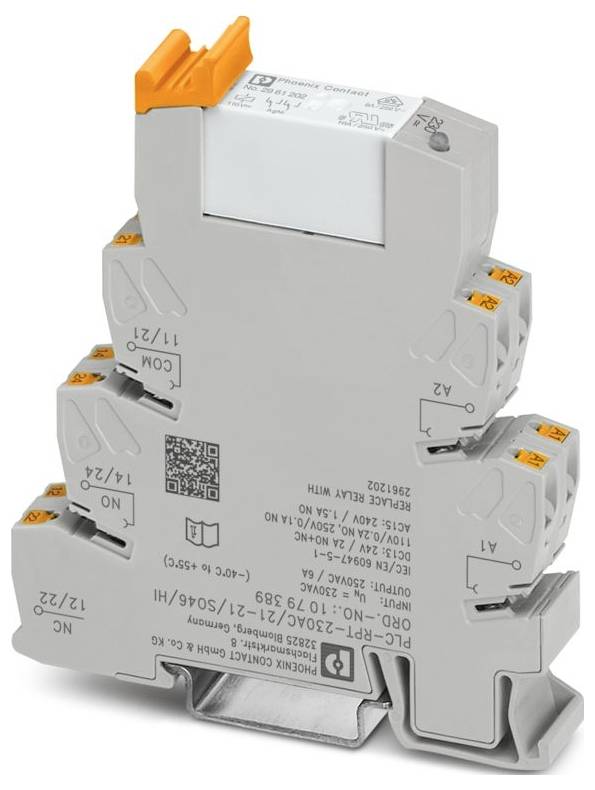

Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relämodul 2 switch 10 st
Typ av produkt
Relämodul
Kontakttyp
2 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT-230AC/21-21/SO46/HI
Anslutning
Push-in-fjäderanslutning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
5 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
6 472,00 kr
3
2% = 473,76 kr
6 314,08 kr
5
3% = 1 103,50 kr
6 251,30 kr
10
4% = 2 627,60 kr
6 209,24 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (6 472,00 kr / stycken)
6 472,00 kr
exkl. moms
Fri frakt
Endast 5 Set kvar på lager
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 50 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd 10 mm
- Montering: valfri position
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 1,04 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 190 V AC ... 264 V AC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Likriktarbrygga
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Användning: Filter mot störningar
- Inkopplingsström maximalt 15 A (300 ms)
- Isolering: Basisolering;säker separering, förstärkt isolering och 6 kV mellan ingångsströmcirkel och utgångskontaktströmtråd
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 20.01.2026
- NOMINELL INGÅNGSSPÄNNING UN 230 V AC
- Typisk ingångsström vid UN 14 mA (50 Hz)
- Visning av driftspänning: LED gul
- Kontaktutförande: 2 växlare
- Gränsström kontinuerligt 6 A.
- Brännbarhetsklass UL 94 (hölje): V0 (hölje)
- UKCA: UKCA
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Märkstötspänning 4 kV
- Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
- Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Kapslingsklass (relä): RT III (relä)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- Strömbrytare
- Livslängd mekanisk: 3x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 10 ms
- Frånslagstid typisk: 8 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 5 V AC/DC (10 mA)
- Brytström minimum: 10 mA (5 V)
- Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);85 W (vid 48 V DC);60 W (vid 60 V DC);44 W (vid 110 V DC);57 W (vid 220 V DC);1500 VA (vid 250 V AC)
- Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 250 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 250 V, AC15)
- Nominell spänning (påkopplat elektromekaniskt relä) 110 V DC
- Provningsspänning (växlare/växlare) 2,5 kV AC (50 Hz, 1 min., växlare/växlare)
- Ingångsförlustfri effekt vid UN: 3 VA
- Strömtröskel 190 V AC
- Frånkopplingströskel 170 V AC
- Ingångskoppling RC-länk med gränsvärdesbrytare
- Typ av produkt
Relämodul
- Typ
PLC-RPT-230AC/21-21/SO46/HI
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
190 V/AC
- Utlösningsspänning (max.)
264 V/AC
- Svarstid
10 ms
- Falltid
8 ms
- Kontakttyp
2 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
1500 VA
- funktioner
jackbar
IP20
- Max. temperatur
50 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relämodul 2 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relämodul 2 switch 10 st
Beskrivning
PLC-GRÄNSSNITT, bestående av grundklämma PLC-BSC.../ 21-21/SO46/HI med push-in-anslutning och instickbart miniatyrrelä med effektkontakt, 2 växlare, nominell ingångsspänning 230 V AC, med definierade på- och avslagningströsklar
