Phoenix Contact PLC-RPT-120UC/21/SO46 Relämodul 1 switch 10 st

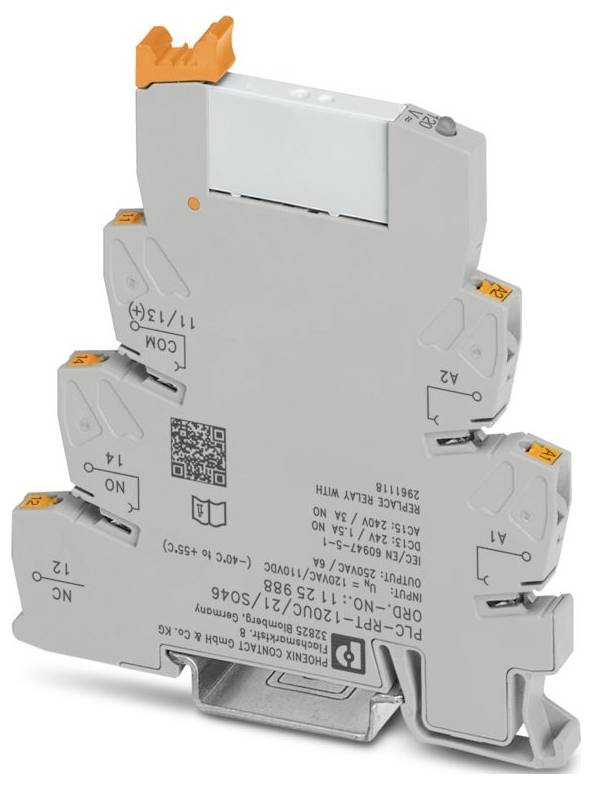

Phoenix Contact PLC-RPT-120UC/21/SO46 Relämodul 1 switch 10 st-0
Liknande avbildning
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT-120UC/21/SO46
Anslutning
Push-in-fjäderanslutning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 3 nov.
32 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
2 952,00 kr
3
2% = 216,09 kr
2 879,97 kr
5
3% = 503,30 kr
2 851,34 kr
10
4% = 1 198,50 kr
2 832,15 kr
Mängdrabatter varierar beroende på säljaren
Antal (förpackningsstorlek 10 st)
Toal (2 952,00 kr / stycken)
2 952,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Produktfamilj: PLC-GRÄNSSNITT
  • Anslutningstyp: Push-in-anslutning
  • Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
  • Ledararea styv: 0,14 mm²... 2,5 mm²
  • Ledararea AWG: 26... 14
  • Bredd: 6,2 mm
  • Höjd: 80 mm
  • Djup: 94 mm
  • Färg: Grå (RAL 7042)
  • Miljöförhållanden
  • Temperaturintervall (drift): -40 °C ... 55 °C
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Höjd: ≤ 2000 m
  • Standarder/bestämmelser: IEC 60947-5-1
  • Montering: Dragskenamontering
  • Överspänningskategori: III
  • Föroreningsgrad: 3
  • Avisoleringslängd 10 mm
  • Montering: valfri position
  • Anmärkning om drift: Artikelns beröringsskydd ska > säkerställas (vid spänning 25 V AC/60 V DC) av investeringsriktaren. Det är en inbyggnadsenhet utan skydd mot direkt beröring.
  • Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maximal effektförlust vid nominellt förhållande 0,84 W.
  • Driftsätt 100 % ED
  • CE: CE
  • Certifikat: TAE00196
  • Ingångsspänningsområde: 93,6 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
  • Monteringsanvisning: Kan staplas utan avstånd
  • Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
  • Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
  • Skyddskrets: Brygglikriktare;RC-länk
  • Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
  • Mager gas: Mager gasest
  • Kopplingsspänning 250 V AC/DC
  • Statusindikering med LED (gul)
  • Användning: Filter mot störningar
  • Kortslutningsström 200 A (beroende kortslutningsström)
  • Inkopplingsström maximalt 10 A (4 s)
  • Isolering: Säker separering, förstärkt isolering
  • Datavårdsstånd: Nivå för datavård
  • Datum för senaste underhåll: 11.12.2025
  • NOMINELL INGÅNGSPÄNNING UN: 120 V AC;110 V DC
  • Typisk ingångsström vid UN 7 mA (50 Hz);8 mA (60 Hz)
  • Kontakttyp: 1 växlare.
  • Gränsström kontinuerligt 6 A.
  • UKCA: UKCA
  • Varvsuppgifter: Uppgifter om skeppsbyggnad
  • Temperatur D
  • HUMIDITY: A
  • Vibration: B/C.
  • EMC:B
  • enclosure: required protection according to the Rules shall be provided upon installation on board
  • Isolationsmärkspänning: 250 V AC
  • Märkstötspänning 6 kV
  • Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
  • Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
  • Kapslingsklass (reläsockel): IP20 (reläsockel)
  • Kapslingsklass (relä): RT III (relä)
  • Kapslingsklass (monteringsplats): IP54 (monteringsplats)
  • Strömbrytare
  • Livslängd mekanisk: 2 107 omslagscykler
  • Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
  • Organismer har påvisats hos patienten genom odling från purulent purulent material
  • Drivning: Monostabilt
  • Drivning (polarisering): Polerad
  • Tillslagstid standard: 7 ms
  • Frånslagstid typisk: 20 ms
  • Typ av kopplingskontakt: Enkelkontakt
  • Kontaktmaterial AgSnO, hårdförgylld
  • Brytspänning minimum: 5 V (100 mA)
  • Brytström minimum: 10 mA (12 V)
  • FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 140 W (24 V DC)  ;20 W (48 V DC);18  W (60  V DC);23 W (110 V  DC);40 W (220 V DC);1500 VA (250 V  AC)
  • Bryteffekt minimum: 0,12 W.
  • Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
  • Nätfrekvens 50/60 Hz
  • Nominell spänning (påkopplat elektromekaniskt relä) 60 V DC
  • Utgångssäkring 4 A GL/gG NEOZED
  • Frisättningsspänning 50 V AC
Typ av produkt

Relämodul

Typ

PLC-RPT-120UC/21/SO46

Anslutning

Push-in-fjäderanslutning

Driftspänning (min.)

93.6 V/AC

Utlösningsspänning (max.)

168 V/AC

Svarstid

7 ms

Falltid

20 ms

Kontakttyp

1 switch

Kontaktmaterial

AgSnO + hårdförgyllning

Växelspänning (max.)

250 V DC/AC

Max. bryteffekt

1500 VA

funktioner

jackbar

IP20

Max. temperatur

85 °C

Min. temperatur

-40 °C

Djup

94 mm

Bredd

6.2 mm

Höjd

80 mm

Mått.

(B x H x D) 6.2 x 80 x 94 mm

Innehåll

10 st

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relämodul 1 switch 10 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relämodul 1 switch 10 st

Beskrivning

PLC-GRÄNSSNITT mot störströmmar resp. störspänningar på styrsidan. Består av basklämma PLC-BPT-120UC/ 21/SO46 med push-in-anslutning och jackbart miniatyrrelä med effektkontakt upp till 6    A, 1 växlare, ingångsspänning 120 V AC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
