Name: Phoenix Contact PACT RCP-D95 2904890 Rogowski-spole Primärström 4000 A Ledningsgenomföring Ø:95 mm 1 st
Brand: Phoenix Contact
SKU: 3579774
Availability: SoldOut

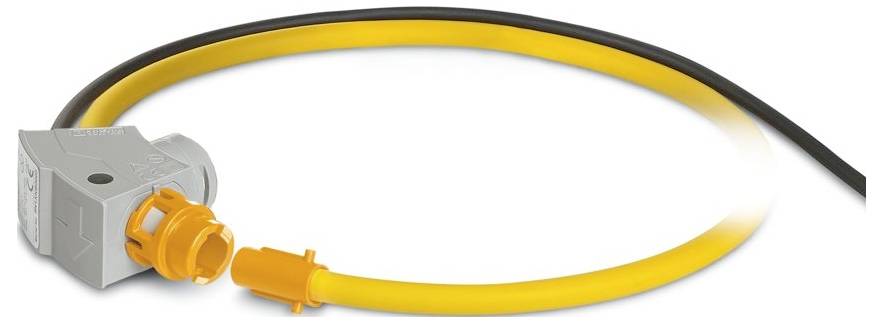

Phoenix Contact PACT RCP-D95 2904890 Rogowski-spole Primärström 4000 A Ledningsgenomföring Ø:95 mm 1 st-0

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (2 390,00 kr / stycken)

2 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Strömtransformator

Ingångsström 4000 A
Ledningsgenomföring Ø 95 mm

Tekniska specifikationer

Produktfamilj: Rogowski-spole
Materialhölje: PC
Miljöförhållanden
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C (mätspole)
Höjdnivå: 2000 m
Standarder/bestämmelser: IEC 61010-2-030;IEC 61869-10
Obs: Mätspole
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Allmänt: Allmänt
Längd: 3 m
Märkning: UL 61010 Recognized
UL, USA / Kanada: UL, USA / Kanada
Diameter: 95 mm
Frekvens: Frekvens
Certifikat: CMIM-godkänd
Signal: Signal
Utnämnande: Mätspole
Isolering: Dubbel isolering
Isolationsmärkspänning 1000 V AC (rms Cat III);600 V AC (rms Cat IV)
Provningsspänning 10,45 kV DC (60 s)
Ledarkonstruktion signalledning: 2x 0,22 mm (signal förtennad); 1x 0,22 mm (skärmning (förtennad))
Ingår i setet: 2904921 PACT RCP-4000A-1A-D95
Mätspole: Mätspole
Noggrannhetsklass 0,2 (IEC 61869-10: A1)
Omvandlartyp: Rogowski-spole
Frekvensmätområde 40 Hz 20000 Hz
Strömtransformator: Strömtransformator
Utgångssignal (vid 50 Hz) 100 mV (utan belastning, vid 1000 A)
Utgångsspänning (vid tomgång): VOUT = M * di/dt
Utgångsspänning (sinusformad, i viloläge): 100 mV (VOUT = 2 * π * M * f * i (M = 0,318 μH | exempel: Vid 50 Hz | i = 1000 A)
Mätspole i installerat läge: Mätspole i installerat läge
Signalledning: Signalledning
Spolmaterial: Elastan
Kapslingsklass mätspole: IP54 (inte godkänd av UL)
Omgivningstemperatur (drift) (mätspole): -30 °C ... 80 °C (mätspole)
CMIM: CMIM

Typ av produkt: Rogowski-spole

Primärström: 4000 A

Ledningsgenomföring Ø: 95 mm

Typ: PACT RCP-D95

Ingångsström: 4000 A

Mätningskategori: CAT IV 600 V

Höjd: 300 mm

Längd: 300 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowski-spole Primärström 4000 A Ledningsgenomföring Ø:95 mm 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowski-spole Primärström 4000 A Ledningsgenomföring Ø:95 mm 1 st

Beskrivning

Rogowski-spole med längd 300 mm. I det installerade läget är diametern på mätspolen 95 mm. Rogowski-spolen används för AC-strömmätning på strömskenor och starkströmsledningar.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
