Name: Phoenix Contact MACX-MR-C-10 1336510 Övervakningsrelä Antal reläutgångar: 2
Brand: Phoenix Contact
SKU: 3586763
Availability: SoldOut

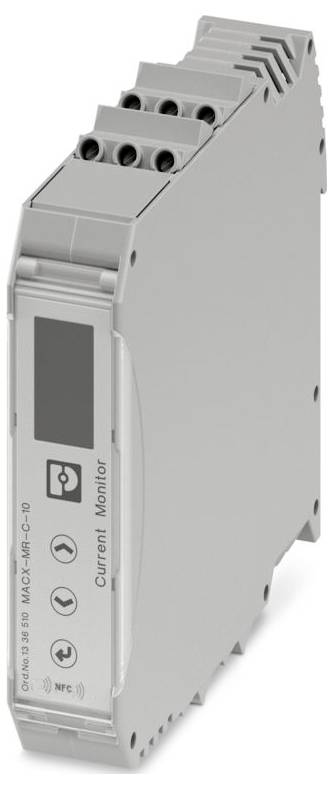

En kompakt grå strömövervaknare med fyra anslutningar och en liten display, använd i elektriska system för övervakning av strömflöde.

Liknande avbildning

Typ av produkt

Övervakningsrelä

Antal reläutgångar

Typ

MACX-MR-C-10

Mätingångar

Messeingang

Mått.

(L x B x H) 114 x 22.5 x 109 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (2 690,00 kr / stycken)

2 690,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: skruvanslutning.
Åtdragningsmoment: 0,5 Nm... 0,6 Nm (5 lb in ... 7 lb in)
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 22,5 mm
Höjd: 109 mm
Djup: 114 mm
Brännbarhetsklass UL 94: V0
Miljöförhållanden
Kapslingsklass IP40 (hölje);IP20 (anslutningsklämmor)
Temperaturintervall (drift): -25 °C ... 60 °C
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–6-4
Överspänningskategori: III
Föroreningsgrad: 3
Tillåten luftfuktighet (drift): 10 %... 95 %
Chock (drift): Kategori 1
Vibration (drift): Klass B.
Avisoleringslängd 10 mm
Montering: valfri position
Frekvensområde 48 Hz 400 Hz
Märkning GB GB/T 14048.5
UL, USA / Kanada: UL, USA / Kanada
Maximal effektförlust vid nominellt förhållande 15 W.
Driftsätt: Princip om viloström eller kabelbrott
Försörjningsspänning 24 V AC ... 240 V AC -15 % ... +10 %;24 V DC... 240 V DC -25 % ... +30 %
CE: CE
Nominell effektförbrukning 15 VA (1,5 W)
Funktion: Underström;överström;fönster
Monteringsanvisning: På standardskena NS 35 enligt en 60715
Standardbeteckning: EN 50155, GB/T 25119
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
Exponering för störningar: Exponering för störningar
Immunitet EN 61000-6-2
Brytspänning max. 250 V AC
INGÅNGSSTRÖM: 0 A AC/DC... 10 A AC/DC
Strömförsörjning: Försörjning
Kontaktutförande 2 potentialfria omkopplare
Isolationsmärkspänning: 600 V
Strömbrytare
Järnvägsdirektiv: Järnvägsdirektivet
Kontaktmaterial AgSnO2
Frånkopplingseffekt (resistiv last) max: 2000 VA (8 A/250 V AC)
Livslängd elektrisk: Ca 1 x 105 omslagscykler, resistiv last 2000 V A.
Märkstötspänning: 6 kV
Utgångsskydd: 8 A (snabb)
Återställningstid: 200 ms
Elektronisk utrustning på rullande materiel: Elektronisk utrustning på rullande materiel
Isolationsegenskaper: Järnvägdirektiv: Isoleringsegenskaper: Järnvägsdirektiv
Typ av nät: 1-fas
Galvanisk separering 300 V.
Utnämnande ingång: Mätingång
Mätstorhet: DC, AC sinus (40 Hz ... 500 Hz)
ÖVERSTRÖM MAX. 15 A AC/DC
Ingångsmotstånd strömingång 5 mΩ
Temperaturkoefficient max: 0,05 %/K.
Inställningsområde utlösningsfördröjning: 0 s... 99,9 s.
Grundnoggrannhet: 1 % (>1 A, ±10 mA (0 … 1 A))
Repeterbarhet: 0,5 %
Isoleringsmaterial hölje: PBT
CCC: CCC
Drifttemperatur: OT4
Klass av avancerad drifttemperatur när den sätts på: ST2
Temperaturförändringsgrupp: H1
Avbrott av spänningsförsörjning/försörjningsomkoppling: S2;S3/C1;C2
RISKKÄLLOR: HL1;HL2;HL3
Skyddslackering PC2

Typ: MACX-MR-C-10

Typ av produkt: Övervakningsrelä

Antal reläutgångar: 2

Mätingångar: Messeingang

Mått.: (L x B x H) 114 x 22.5 x 109 mm

Bredd: 22.5 mm

Höjd: 109 mm

Längd: 114 mm

Djup: 114 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3586763 Phoenix Contact MACX-MR-C-10 1336510 Övervakningsrelä Antal reläutgångar: 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3586763 Phoenix Contact MACX-MR-C-10 1336510 Övervakningsrelä Antal reläutgångar: 2

Beskrivning

Strömövervakningsrelä, brett strömförsörjning med 24 V AC/DC … 240 V AC/DC, med inställbart gränsvärde, aktiveringsfördröjning och per konfiguration av valbara funktioner.
