Name: Phoenix Contact IB IL RS UNI-PAC 2700893 Inline- Funktionsklämma 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209779
Availability: BackOrder

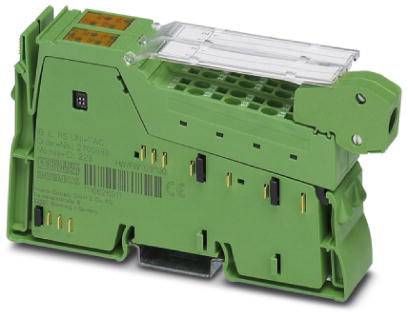

Grön elektronisk kontaktdon med flera anslutningar och ett genomskinligt lock, använd i elektriska tillämpningar.

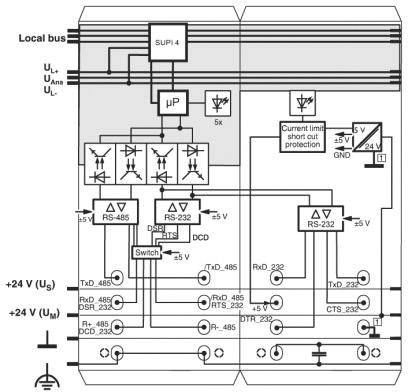

Schematisk representation av en kopplingsschema för ett elektriskt system som illustrerar dataanslutningar, spänningsingångar och skyddsmekanismer.

Två gröna elektroniska moduler. Till vänster finns kontrollampor märkta 'RxD', 'TxD', 'TxDEN', till höger ytterligare anslutningar.

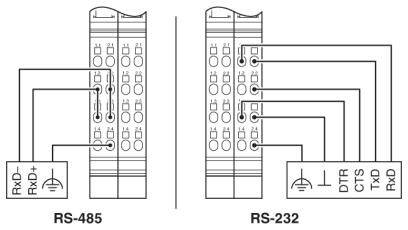

Diagrammet visar kabeldragningen från RS-485 till RS-232.

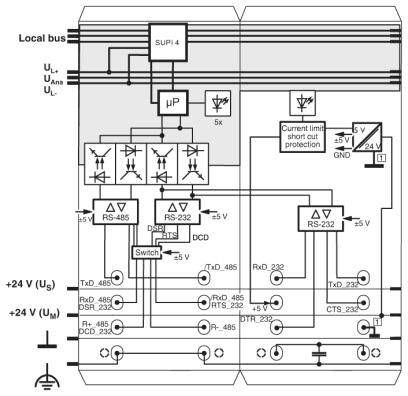

Kopplingsschema för ett elektroniskt system med lokala bussanslutningar, mikroprocessorer, RS-485- och RS-232-anslutningar samt skyddsmekanismer.

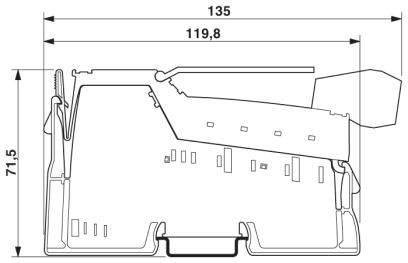

Teknisk ritning av en komponent med dimensionerna: bredd 135 mm, djup 119,8 mm, höjd 71,5 mm.

1/6

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (3 432,00 kr / stycken)

3 432,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Färg: grön
Nettovikt: 135 g
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Avisoleringslängd 8 mm
Ledararea styv min: 0,08 mm²
Ledararea styv max. 1,5 mm²
Ledararea flexibel min. 0,08 mm
Ledararea flexibel max. 1,5 mm²
Ledararea AWG min: 28
Ledararea AWG max. 16
Överföringshastighet 500 kb/s.
Effektförbrukning: Typ. 585 mW till UL

Typ av produkt: Inline- Funktionsklämma

Typ: IB IL RS UNI-PAC

Antal ingångar: 1 x

Antal utgångar: 1 x

Driftspänning: 7.5 V/DC

Höjd: 135 mm

Längd: 71.5 mm

Bredd: 24.4 mm

: IP20

Mått.: (L x B x H) 71.5 x 24.4 x 135 mm

Anslutningstyp: Spänningsfjäder- anslutning

Max. strömförbrukning: 78 mA

Tillverkarnr.: 2700893

Montering (specifikationer): Skena

Max. omgivningstemperatur: +55 °C

Min. omgivningstemperatur: -25 °C

Logisk spänning UL: 7.5 V/DC

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Driftspänning

Tillverkarnr.

Typ av produkt

Phoenix Contact AXC F IL ADAPT 1020304 PLC-expansionsmodul 24 V/DC

Artikelnr.:2208975

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

1020304

PLC-expansionsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Phoenix Contact AXC F XT ETH 1TX 2403115 PLC-expansionsmodul 24 V/DC

Artikelnr.:2209737

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

2403115

PLC-expansionsmodul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 192,00 kr^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentraliserad I/O-modul

Artikelnr.:2209865

Leverans fre 8 jan. 2027

Conrad Electronic

2702660

Decentraliserad I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 992,00 kr^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentraliserad I/O-modul

Artikelnr.:2209863

Leverans tis 16 feb. 2027

Conrad Electronic

2702658

Decentraliserad I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 512,00 kr^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentraliserad I/O-modul 24 V/DC

Artikelnr.:2209864

Leverans tis 16 feb. 2027

Conrad Electronic

24 V/DC

2702659

Decentraliserad I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Phoenix Contact AXL F BK PB XC 2702463 Busskopplare 24 V/DC

Artikelnr.:2209838

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

2702463

Busskopplare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 792,00 kr^*

Phoenix Contact AXL F BK PN TPS 2403869 Busskopplare 24 V/DC

Artikelnr.:2209746

Leverans tors 29 okt.

Conrad Electronic

24 V/DC

2403869

Busskopplare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-modul 5 V/DC

Artikelnr.:2209792

Leverans tis 16 mars 2027

Conrad Electronic

5 V/DC

2701226

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 272,00 kr^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-modul 5 V/DC

Artikelnr.:2208989

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

1027904

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 072,00 kr^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-modul 5 V/DC

Artikelnr.:2208901

Leverans tors 29 okt.

Conrad Electronic

5 V/DC

1004925

I/O-modul

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 792,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Inline- Funktionsklämma 7.5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Inline- Funktionsklämma 7.5 V/DC

Beskrivning

En seriell in- och utgångskanal i RS-232-, RS-422- och RS-485-utförande. Stöd för olika protokoll. Överföringshastighet kan ställas in upp till 250000 baud. Antal databits, stoppbits och paritet kan ställas in. Parametrering med processdata eller PCP. Processdatbredd kan ställas in via DIP-brytare: 7, 15 eller 31 ord.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
