Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline- Klämma 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Grönt elektroniskt modul från Phoenix Contact, modell ELR H3-I, avsett för användning i industriella styrsystem.

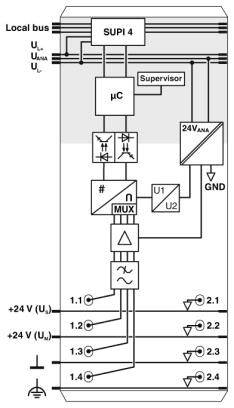

Kopplingsschema för ett SUPI 4-modul med mikrocontroller, supervisor, MUX och anslutningar för 24V-matning. Bussledningar överst, jordning nedtill.

En grön gammal mobiltelefon med siffertangenter, en rund högtalare längst upp och ordet 'EIN-MÜ' på displayen.

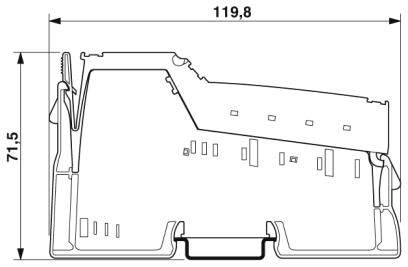

Teknisk teckning av en sidonskärningsvy av en profil. Dimensioner: 119,8 mm bredd och 71,5 mm höjd. Linjer och strukturer synliga.

Kopplingsschema visar en mikrocontroller med anslutningar till en supervisor, en multiplexer och flera anslutningar, inklusive +24V och GND.

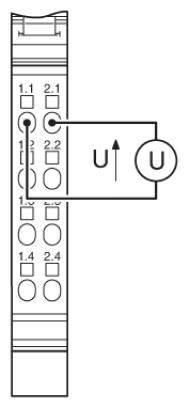

Diagram över en elektrisk kopplingsschema med beteckningar för spänning (U) och polariserade elektroniska komponenter.

1/6

Liknande avbildning

Datablad (PDF)

Leverans tors 29 okt.

Antal

Styck

Toal (1 752,00 kr / stycken)

1 752,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Beskrivning av ingången: Single-ended-ingångar, spänning
Antal ingångar 4
Färg: grön
Nettovikt: 69 g
SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
Överföringshastighet 500 kb/s.
Effektförbrukning: Typ. 0,8 W.
Upplösning A/D-omvandlare 12 bitar

Typ av produkt: Inline- Klämma

Typ: IB IL AI 4/U/0-10-ECO

Antal analoga ingångar max.: 4

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 7.5 V/DC

Höjd: 119.8 mm

Längd: 71.5 mm

Bredd: 12.2 mm

: IP20

Mått.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anslutningsteknik: 2-ledare

Anslutningstyp: Inline-dataväxlare

Max. strömförbrukning: 60 mA

Tillverkarnr.: 2702496

Montering (specifikationer): Skena

Max. omgivningstemperatur: +55 °C

Min. omgivningstemperatur: 0 °C

Logisk spänning UL: 7.5 V/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline- Klämma 7.5 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline- Klämma 7.5 V/DC

Beskrivning

4 analoga inmatningskanaler Anslutning av sensorer i 2-ledarteknik. Spänningsområde 0 V... 10 V. dataformat: Standardiserad presentation. Upplösning 12 bitar. Diagnosvisning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
