Phoenix Contact EMD-BL-V-230 2903523 Övervakningsrelä Antal reläutgångar: 1

En grå elektronisk modul med flera inställningsknappar och anslutningsklämmor. Tryckt information med tekniska detaljer och symboler.

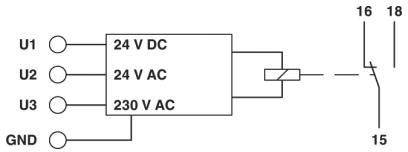

'Kopplingsschema med klämmor U1, U2, U3, GND vänster; utgångar 16, 18, 15 höger; 24 V DC, 24 V AC och 230 V AC på U1, U2, U3.'

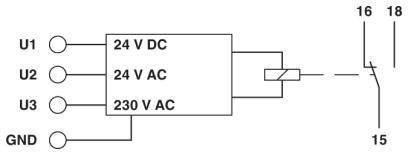

Kopplingsschema med fyra ingångar: 'U1' för 24 V DC, 'U2' för 24 V AC, 'U3' för 230 V AC, och 'GND'. Utgång växlar mellan '16' och '18'.
1/3
Liknande avbildning
Typ av produkt
Övervakningsrelä
Antal reläutgångar
1
Driftspänning
230 V/AC
Typ
EMD-BL-V-230
Mätingångar
1-phasigen Spannungen von 24 V AC/DC oder 230 V AC
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans fre 13 nov.
Antal
Toal (1 390,00 kr / stycken)
1 390,00 kr
prav.tax.untaxed inkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Tekniska specifikationer

  • Temperaturintervall (drift): -25 °C ... 55 °C
  • Kapslingsklass IP40 (hölje)
  • Skyddsklass (anslutningsklämmor): IP20
  • Kontaktutförande 1 potentialfri växlare
  • Brytspänning max. 250 V AC (enligt IEC 60664-1)
  • Utgångsskydd: 5 A (snabb)
  • Livslängd mekanisk: 15 x 10 6 omslagscykler
  • Montering: valfri position
  • Monteringsanvisning: På standardskena NS 35 enligt en 60715
  • Isoleringsmaterial hölje: Polyamid pa 6.6, självsläckande
  • Grå färg
  • Anslutningstyp: skruvanslutning.
  • Avisoleringslängd 8 mm
  • Ledararea styv: 0,5 mm²... 2,5 mm²
  • Ledararea flexibel: 0,5 m²... 2,5 mm²
  • Ledararea AWG: 20... 14
  • Isolering: Basisolering
  • Föroreningsgrad: 2
  • Överspänningskategori: III
  • Åtdragningsmoment: 1 Nm ... 1 Nm
Typ

EMD-BL-V-230

Typ av produkt

Övervakningsrelä

Antal reläutgångar

1

Mätingångar

1-phasigen Spannungen von 24 V AC/DC oder 230 V AC

Driftspänning

230 V/AC

Mått.

(L x B x H) 65.5 x 17.5 x 88 mm

Bredd

17.5 mm

Höjd

88 mm

Längd

65.5 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 2225493 Phoenix Contact EMD-BL-V-230 2903523 Övervakningsrelä Antal reläutgångar: 1

Datablad 2225493 Phoenix Contact EMD-BL-V-230 2903523 Övervakningsrelä Antal reläutgångar: 1

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225493 Phoenix Contact EMD-BL-V-230 2903523 Övervakningsrelä Antal reläutgångar: 1

Beskrivning

Övervakningsrelä för övervakning av 1-fas spänningar på 24 V AC/DC eller 230 V AC, underspänning eller fönster, 1 växlare, med skruvanslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
