Name: Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstartare 24 V/DC Nominell ström 3 A
Brand: Phoenix Contact
SKU: 2225766
Availability: BackOrder

Ett grått elektriskt relä med fästskena, flera anslutningar och lysande indikatorer, använt för styrning i elskåp.

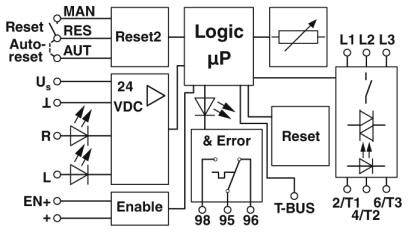

Kopplingsschema för en logikkontroller med ingångar för manuell och automatisk återställning, felindikationer och 24 VDC strömförsörjning.

1/2

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (2 090,00 kr / stycken)

2 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Dragskenamontering
Kapslingsklass: IP20
Avisoleringslängd: 10 mm
Max. Höjd< 2000 m.
Nätfrekvens 50/60 Hz
STYRSPÄNNINGSINTERVALL: 19.2 V/DC - 30 V/DC
Märkströmmatningsström 60 mA
Utseende ingång: Styringång höger/vänster- och enable-ingång
Effektförlust 0.88 W – 4.1 W.
Visning av driftspänning: Lysdiod grön
Statusindikering LED gul
Felvisning: Röd LED
Utnämnande anslutning: Styrkrets
Ledararea: 0.2 m² - 2.5 mm²
Ledararea AWG 24 - 14
Märkstötspänning 6 kV
Isolationsmärkspänning: 550 V
Kontakttyp: 1 växlare.

Motorspänning: 500 V/AC

Typ av produkt: Motorstartare

Anslutningsström: 3 A

Driftspänning (specifikationer): 42 V - 550 V AC

Nominell spänning: 24 V/DC

Arbetsfaser: 3

Tillverkarnr.: 2909569

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Typ: ELR H5-IS-PT- 24DC/500AC-3-P

Mått.: (B x H x D) 22.5 x 107.5 x 114 mm

Anslutning: Push-In-klämma

Bredd: 22.5 mm

Höjd: 107.5 mm

Djup: 114 mm

Max. temperatur: +70 °C

Min. temperatur: -25 °C

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Nominell ström - avrundad

Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225766

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Phoenix Contact ELR H3-IES-PT-24DC/500AC-2-T 2906062 Motorstartare 24 V/DC Nominell ström 2.4 A

Artikelnr.:2225659

Leverans fre 13 nov.

Conrad Electronic

2.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 790,00 kr^*

Phoenix Contact ELR H3-IES-PT/500AC-3-IOL 2908671 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225745

Leverans fre 13 nov.

Conrad Electronic

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H5-IES-PT-24DC/500AC-06-T 2906058 Motorstartare 24 V/DC Nominell ström 0.6 A

Artikelnr.:2225658

Leverans fre 13 nov.

Conrad Electronic

600 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 990,00 kr^*

Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225744

Leverans fre 13 nov.

Conrad Electronic

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-06 2902746 Motorstartare 24 V/DC Nominell ström 0.6 A

Artikelnr.:2225467

Leverans mån 14 dec.

Conrad Electronic

600 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-2 2902744 Motorstartare 24 V/DC Nominell ström 2.4 A

Artikelnr.:2225465

Leverans mån 14 dec.

Conrad Electronic

2.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstartare 24 V/DC Nominell ström 9 A

Artikelnr.:2225466

Leverans mån 14 dec.

Conrad Electronic

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H5-IES-SC/500AC-9-IFS 2905153 Motorstartare 24 V/DC Nominell ström 9 A

Artikelnr.:2225628

Utgått

Conrad Electronic

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 690,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstartare 24 V/DC Nominell ström 3 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225766 Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstartare 24 V/DC Nominell ström 3 A

Beskrivning

Hybrid-motorstartare som alternativ till klassisk reverserande kontaktbrytare. Reverserat 3~ AC-motorer upp till 3 A, ger motorskydd och NÖDTAG till SIL 3 / PL e. Möjlig gruppfrånkoppling, försörjning och reläutökning via bärskene-busanslutning.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
