Name: Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstartare 24 V/DC Nominell ström 3 A
Brand: Phoenix Contact
SKU: 2225744
Availability: BackOrder

En grå elektronisk modul med orangefärgade anslutningar, som används för styrning eller övervakning i elektriska kopplingsskåp.

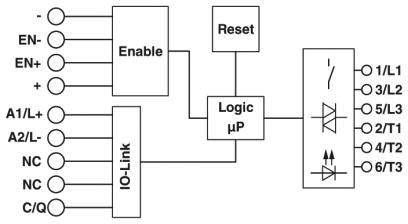

Kopplingsschema för en elektronisk enhet med återställning, logik-µP, IO-Link-ingångar och LED-indikatorer. Anslutningar för EN-, EN+, A1/L+, A2/L-, NC, C/Q.

Schematisk representation av ett kopplingsschema. Vänster: I/O för IO-Link och Enable. Höger: Logik, Reset, LED-indikatorer med numrering.

1/3

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 13 nov.

Antal

Styck

Toal (3 090,00 kr / stycken)

3 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Montering: Dragskenamontering
Kapslingsklass: IP20
Avisoleringslängd: 10 mm
Max. Höjd< 2000 m.
Nätfrekvens 50/60 Hz
STYRSPÄNNINGSINTERVALL: 19.2 V/DC - 30 V/DC
Märkströmmatningsström 65 mA
Beteckning ingång: Enable-ingång
Effektförlust 0.88 W – 4.1 W.
Visning av driftspänning: Lysdiod grön
Statusindikering LED gul
Felvisning: Röd LED
Utnämnande anslutning: Styrkrets
Typ av motorstarter: Vändstartare
Ledararea: 0.2 m² - 2.5 mm²
Ledararea AWG 24 - 14
Märkstötspänning 6 kV
Isolationsmärkspänning: 550 V

Motorspänning: 500 V AC V/AC

Typ av produkt: Motorstartare

Anslutningsström: 3 A

Driftspänning (specifikationer): 42 V - 550 V AC

Nominell spänning: 24 V/DC

Arbetsfaser: 3

Tillverkarnr.: 2908669

Nominell ström: 3 A

Nominell ström - avrundad: 3 A

Typ: ELR H5-IES-PT/500AC-3-IOL

Mått.: (B x H x D) 22.5 x 127 x 114 mm

Anslutning: Push-In-klämma

Bredd: 22.5 mm

Höjd: 127 mm

Djup: 114 mm

Max. temperatur: +55 °C

Min. temperatur: -5 °C

UKCA: Ja

Varianter(Alla priser är inkl. moms, exkl. frakt.)

Nominell ström - avrundad

Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225744

Leverans fre 13 nov.

Conrad Electronic

Denna artikel

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 090,00 kr^*

Phoenix Contact ELR H3-IES-PT-24DC/500AC-2-T 2906062 Motorstartare 24 V/DC Nominell ström 2.4 A

Artikelnr.:2225659

Leverans fre 13 nov.

Conrad Electronic

2.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 790,00 kr^*

Phoenix Contact ELR H3-IES-PT/500AC-3-IOL 2908671 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225745

Leverans fre 13 nov.

Conrad Electronic

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H5-IES-PT-24DC/500AC-06-T 2906058 Motorstartare 24 V/DC Nominell ström 0.6 A

Artikelnr.:2225658

Leverans fre 13 nov.

Conrad Electronic

600 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 990,00 kr^*

Phoenix Contact ELR H5-IS-PT- 24DC/500AC-3-P 2909569 Motorstartare 24 V/DC Nominell ström 3 A

Artikelnr.:2225766

Leverans fre 13 nov.

Conrad Electronic

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 090,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-06 2902746 Motorstartare 24 V/DC Nominell ström 0.6 A

Artikelnr.:2225467

Leverans fre 11 dec.

Conrad Electronic

600 mA

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 090,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-2 2902744 Motorstartare 24 V/DC Nominell ström 2.4 A

Artikelnr.:2225465

Leverans fre 11 dec.

Conrad Electronic

2.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H51-IESSC-24DC500AC-9 2902745 Motorstartare 24 V/DC Nominell ström 9 A

Artikelnr.:2225466

Leverans fre 11 dec.

Conrad Electronic

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 790,00 kr^*

Phoenix Contact ELR H5-IES-SC/500AC-9-IFS 2905153 Motorstartare 24 V/DC Nominell ström 9 A

Artikelnr.:2225628

Utgått

Conrad Electronic

9 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 690,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstartare 24 V/DC Nominell ström 3 A

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 Motorstartare 24 V/DC Nominell ström 3 A

Beskrivning

Tvärbunden hybrid-motorstartare för reversering av 3~ AC-motorer upp till 500 V AC och 3 A utgångsström, med inställbar överbelastningsskydd, nödhållningsfunktion upp till SIL 3 / PL e och push-in-anslutning. Anslutning till IO-link.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
