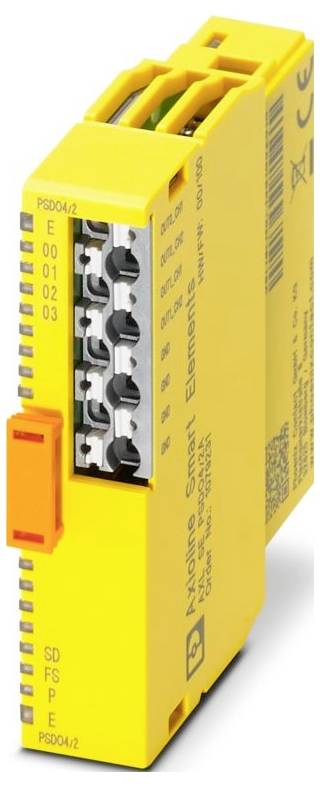

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Säkerhetsmodul 24 V/DC, 5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (2 312,00 kr / stycken)
2 312,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: Axioline smart Elements
- konstruktion: Modulär
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,25 mm²... 1,5 mm²
- Ledararea styv: 0,25 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 14,9 mm
- Höjd: 62,2 mm
- Djup: 62 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Monteringssätt: Insticksmontering (smart element-kortplats)
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori II (IEC 60664-1)
- Föroreningsgrad: 2 (en 60664-1)
- Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
- Uppförd på förteckningen: 15 mars 2014
- Avisoleringslängd: 8 mm
- Luft- och krypsträckor: IEC 60664-1
- Montering: valfri position
- Överföringshastighet: Se system där du använder smart element smart-enheten.
- Ledararea flexibel med ändhylsa med plasthylsa: 0,25 mm2 ... 1,5 mm²
- Ledararea flexibel med ändhylsa utan plasthylsa: 0,25 mm2 ... 1,5 mm²
- Maximal effektförlust vid nominellt förhållanden: typ. 871 mW
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Utgångsspänning: 24 V/DC
- Antal gränssnitt: 1
- Lufttryck (drift): 70 kPa … 108 kPa
- Driftsätt: PROFFSAFE 2.4, PROFFfack 2.6.1
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 5 %... 95 % (ingen kondensbildning)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: Min. 21 mA (matning från up med 19,2 V DC, alla utgångar, utan försörjning av ställdon)
- Nominell utgångsspänning: 24 V DC
- Ledaranslutning: Ledaranslutning
- Skyddskrets: Överspänningsskydd matningsspänning | elektronisk (35 V, 0,5 s);polvändningsskydd | matningsspänning via systemet, i vilket du använder smart elementet
- Användning: Funktionell säkerhet;PROFISafe;endast för anslutning till Phoenix Contact Phoenix Contact- eller Siemens-styrning
- Lufttryck (lagring/transport): 66 kPa ... 108 kPa
- Obs! För anslutning: Observera uppgifterna i kapitlet ledarareor samt avisolerings- och insticklängder.
- Överföringsmedium: Koppar
- Utgångsström max. 2 A (per utgång)
- Beskrivning av utgången: EN 61131-2
- Antal utgångar: 2 (2-kanalers beläggning);4 (1-kanals beläggning)
- Utnämnande utgång: Säkra digitala utgångar
- Effektförbrukning: Max. 900 mW;min. 403 mW
- Digital: Digital:
- Matningsspänning: 24 V DC (via Card-Edge-kontakt)
- Säkring: Extern säkring via systemet, där du använder Smart element smart element
- Utgångsspänning när den är avstängd < : 5 V.
- Modul: Modul
- Adressutrymme för inmatningsfack 5 byte (PROFISafe 2.6.1)
- Utadressutrymme 6 byte (PROFISafe 2.6.1)
- Nominell belastning induktiv: 48 VA (1 H, 12 Ω, vid nominell spänning)
- Nominell belastning ohmsk 48 W (12 Ω, vid nominell spänning)
- Återspänningstålighet mot korta impulser: nej
- Beteende vid induktiv överbelastning: Utgången kan förstöras
- Potential: Försörjning av axioline F-Lokalbbussarna (UBus): Potential: Försörjning av Axiol F-Lokalbbus (UBUS).
- Maximal utgångsström per modul 4 A.
- Belastning min 1,5 kΩ (vid nominell spänning)
- Utgångsström i avstängt läge < 2 mA
- Brytfrekvens 1 Hz (0,2 Hz vid > 1 A)
- Beteende vid överbelastning: Avstängning av den berörda utgången, återstart genom kvittering
- Maximal utgångsström per kanal: 2 A.
- Potential: Potential
- smart element-gränssnitt: smart element-gränssnitt
- Potential: Logikförsörjning av Smart Elements smart Elements (USE): Potential: Logikförsörjning av smart Elements (USE)
- Potential: Perifer försörjning (up): Potential: Perifer försörjning (up)
- Kringutrustning: Kringutrustning
- Kapslingsklass monteringsplats: Min. IP54
- Typ av produkt
Säkerhetsmodul
- Typ
AXL SE PSDO4/2 2A
- Antal utgångar max.
4
- Antal utgångar
4 x
- Ström utgångssignal
2 A
- Max. Utgångsström per kanal
2 A
- Spänning utgångssignal
24 V
- Driftspänning
24 V/DC
5 V/DC
- Höjd
62.2 mm
- Längd
62 mm
- Bredd
14.9 mm
IP20
- Mått.
(L x B x H) 62 x 14.9 x 62.2 mm
- Anslutningsteknik
2-ledare
- Anslutningstyp
Push-in-anslutning
- Max. strömförbrukning
120 mA
- Tillverkarnr.
1079231
- Utförande
modulär
- Montering (specifikationer)
Stickmontering (smart uttag)
- Max. omgivningstemperatur
60 °C
- Min. omgivningstemperatur
-25 °C
- Djup
62 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Säkerhetsmodul 24 V/DC, 5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Säkerhetsmodul 24 V/DC, 5 V/DC
Beskrivning
Axioline smart Elements, digitalutmatningsmodul, funktionell säkerhet, PROFIsafe, endast för anslutning till Phoenix Contact- eller Siemens-styrning, säkra digitala utgångar: 2 (2-kanalig beläggning), 4 (1-kanalig beläggning), 24 V DC, 2 A, anslutningsteknik: 2 ledare, kapslingsklass IP20
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
