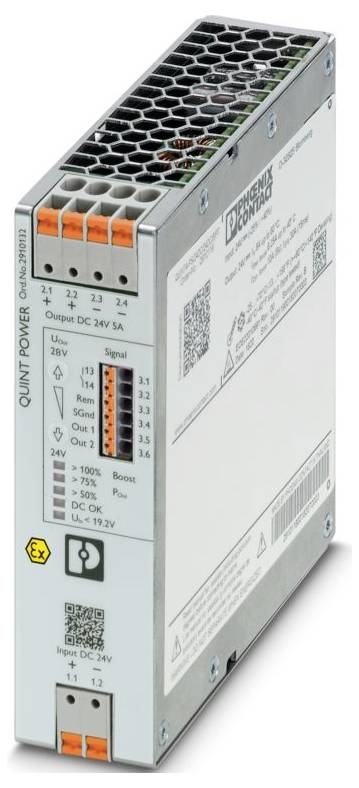

Phoenix Contact 2910132 DC/DC-omvandlare 24 V/DC 24 V/DC 5 A 130 VA Innehåll 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Antal
Toal (2 990,00 kr / stycken)
2 990,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
DC/DC-omvandlare
Viktig information!
Tekniska specifikationer
- Produktfamilj: QUINT Power
- Anslutningstyp: Push-in-anslutning
- Bredd: 122 mm
- Höjd: 130 mm
- Djup: 39 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -40 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–4-10
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2
- Vibration (drift): 5 Hz ... 100 Hz resonanssökning 2,3g, 90 min., resonansfrekvens 2,3g, 90 min. (Enligt DNV GL klass C)
- Avisoleringslängd: 8 mm
- ATEX ATEX
- IECEx: IECEx
- Frekvensområde 50 Hz 60 Hz
- Märkning: IECEx SIQ 19.0003X;ex EC IC NC IIC T4 GC
- Skyddsklass: Special with SELV input och output
- Frekvens: 300 Hz
- Nominell inspänning: 24 V DC
- Ingångsspänningsområde: 24 V DC -25 % ... +40 %
- Brett ingångsspänningsområde: Nej
- Tål max. 35 V DC (60 s)
- Inkopplingsströmstöt: typ. 1 A.
- Inkopplingsströmsintegrerad (I2t) < 0,05 A2S
- Begränsning för inkopplingsström 1 A.
- Strömavbrottstid: typ. 14 ms (24 V DC)
- STRÖMFÖRBRUKNING 6,9 A (24 V DC)
- Nominell effektförbrukning 130 VA
- Inkopplingstid typisk: 300 ms (från SLEEP mode)
- Inkopplingstid < 1 s.
- Ingångssäkring 15 A (trög, intern)
- Val av lämplig säkring för ingångsskydd: 10 A... 16 A (karakteristik B, C, D, K eller jämförbar)
- Verkningsgrad: typ. 92,2 % (24 V DC)
- Utgångskarakteristik: U/i Advanced;smart HICCUP;FUSE mode
- Nominell utgångsspänning: 24 V DC
- Inställningsområde för utgångsspänning (USET): 24 V DC... 28 V DC (> 24 V DC, EFFEKTKONSTANT)
- Nominell utgångsström (I) 5 A.
- Statisk Boost (ISTAT.Boost) 6,25 A.
- Dynamisk Boost (IDyn.Boost) 10 A (5 s)
- Selective Fuse Breaking (ISFB): 30 A (15 ms)
- Magnetisk säkerhetsutlösning: A1... A4 / B2 / C1... C2 / Z1 ... Z4
- Kortslutningssäker: Ja
- Ledbeständig: Ja
- Uteffekt (PN) 120 W.
- Uteffekt (stat. Boost) 150 W.
- Uteffekt (Pdyn. Boost) 240 W (5 s)
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 30 V DC
- Rippel < : 10 mVSS
- Regleringsavvikelse statisk < : 1 % (laständring statisk 10 %... 90 %)
- Regleringsavvikelse dynamisk: < 1 % (laständring statisk 10 %... 90 %)
- Regleringsavvikelse Ingångsspänningsändring: < 1 % (laständring statisk 10 %... 90 %)
- Stigtid < : 1 s (UT (10 %... 90 %)
- Seriekoppling: Ja
- Förlusteffekt tomgång max < 2 W.
- Effektförlust nominell belastning maximalt < 10 W.
- EFFEKTFÖRLUST SLEEP MODE < 1 W.
- Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
- Säkring (sekundärsida): Elektronisk;termomagnetisk;termisk
- Ingång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Position: 3.x
- Ledaranslutning: Ledaranslutning
- fast: 0,2 m² 1 mm²
- flexibel: 0,2 m² 1,5 mm²
- Flexibel med ändhylsa utan plasthylsa: 0,2 m² ... 1,5 mm²
- Flexibel med ändhylsa med plasthylsa: 0,2 m² ... 0,75 mm²
- Fast (AWG) 24... 16
- Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Signal: 2 kV (Provningsgrad 3 - osymmetrisk)
- Led-signalering: Led-signal
- Signaltyper: Led;potentialfri signalkontakt;aktiv signalutgång Out1 (digital, konfigurerbar);aktiv signalutgång Out2 (digital, analog, konfigurerbar);fjärrkontakt;signalerde SGnd
- Signaltröskel: > 100 % (LED lyser gul, uteffekt > 120 W);> 75 % (LED lyser grön, uteffekt > 90 W);> 50 % (LED lyser grön, > > uteffekt 60 W); 0,9 x USet (LED lyser grön);< 0,9 x USet (LED blinkar grön);> 0,8 x UInNom (LED av);< 0,8 x UInNom (LED lyser gul)
- Signalingång Remote (konfigurerbar): Signalingång Remote (konfigurerbar)
- Anslutningsmärkning 3.4 +
- Funktion: Signaljorden
- Default: Utgångsspänning
- Signalutgång utgång out 1 (konfigurerbar): Signalutgång utgång Out 1 (konfigurerbar)
- DIGITAL 24 V DC;1 A;30 V AC;0,5 A.
- Signaltillval: Utgångsström;uteffekt: Drifttimmar;tidig varning hög temperatur;OVP spänningsbegränsning aktiv;UIN ingångsspänning OK
- Signalutgång Out 2 (konfigurerbar): Signalutgång Out 2 (konfigurerbar)
- Analog: 4 mA... 20 mA ±5 % (belastning ≤ 400 Ω)
- Signalutgång relä 13/14 (konfigurerbar): Signalutgång relä 13/14 (konfigurerbar)
- Potentialfri kopplingskontakt (potentialfri): Potentialfri
- Signalerde SGnd: Signalerde SGnd
- Referenspotential: OUT1, OUT2, REM
- Antal faser: 1,00
- Isolationsspänning ingång/utgång: 4 kV DC (typpkontroll);2 kV DC (enhetskontroll)
- Brytfrekvens: 190,00 kHz... 220,00 kHz (hjälpomvandlarnivå);50,00 kHz ... 420,00 kHz (huvudomvandlarnivå)
- MTBF (IEC 61709, SN 29500) > : 1600000 tim (25 °C);> 930000 tim (40 °C);> 380000 tim (60 °C)
- Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
- Ström: 5 A
- Temperatur: 30 °C;
- Tid: 50 ms
- Tilläggstext: Provningsgrad 2
- Artikelmått: Artikelmått
- Artikelnummer vid alternativ montering: Artikelmått vid alternativ montering
- Inbyggnadsmått: Inbyggnadsmått
- Inbyggnadsinstrument höger/vänster (aktiv): 15 mm/15 mm (≤ 70 °C)
- Inbyggnadsavstånd höger/vänster (passiv): 0 mm/0 mm (≤ 70 °C)
- Inbyggningsavstånd ovan/nedan (aktivt): 50 mm/50 mm (≤ 70 °C)
- Inbyggnadsavstånd upp/ner (passiv): 50 mm/50 mm (≤ 70 °C)
- Monteringsanvisning: Stapelbar: PN ≥50 %, horisontellt 5 mm, bredvid aktiva komponenter 15 mm, vertikalt 50 mm
- Hopkopplingsbar: PN <50 %, horisontellt 0 mm, vertikalt upptill 40 mm, vertikalt nedåt 20 mm
- Skyddslackerad: Ja
- Brännbarhetsklass UL 94 (hölje / klämmor): V0
- Chassimaterial: metall
- Utförande av kåpa: Rostfritt stål X6Cr17
- Utförande av sidodelar: Aluminium
- Användningshöjd: ≤ 5000 m (> 2000 m, observera nedstämpling)
- Klimatklass 3K3 (en 60721)
- Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
- Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
- Temp.kod: T4 (-40 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
- EN 61010–1: II.
- EN 62477–1: III.
- Brandsäkerhet i järnvägsfordon: Brandskydd i rullande materiel
- Standardbeskrivning: Nätvariation/underspänning
- Säkerhets mät-, styr-, regel- och laboratorieinstrument: Säkerhets mät-, styr-, styr- och laboratorieutrustning
- Lågspänningsskydd: Skyddsklenspänning
- Explosionsbenägen atmosfär: Explosiv atmosfär
- Nätspänningsavbrott: Nätspänningsavbrott
- UL
- CSA
- SIQ: SIQ
- Varvsindustrin: Varvsindustrin
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- EMC-krav emission: EN 61000-6-3;en 61000-6-4
- EMC-krav immunitet EN 61000-6-1;en 61000-6-2
- EMC-krav kraftverk: IEC 61850-3;en 61000-6-5
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
- DNV: Klass B.
- DNV GL Stödravstrålning: DNV GL Stödravstrålning
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 8 kV (Provninghetsgrad 4)
- Lufturladdning: 15 kV (Provningsgrad 4)
- Anmärkning: Kriterium B.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfältstyrka: 1000 A/m.
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Ingång/utgång/signal: Osymmetrisk
- Spänning: 0,5 kV
- Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Pulsformat magnetfält: Pulsformat magnetfält
- Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
- Testnivå 1:100 kHz
- Testnivå 2:1 MHz
- Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 3)
- Testnivå 4: 15 kHz 150 kHz (Provningsgradering 3)
- Testnivå 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Provningsgrad 3)
- Testnivå 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (Provningsgradering 3)
- Växelandel på likspänning: Andelen växelström på likspänning
- Procentuell andel: 14 % (UN)
- Dämpad svängande axel: Dämpad svängande axel
- Ingång, utgång (testnivå 1): 100 kHz 1 MHz (Provningsgrad 3 - symmetrisk)
- Ingång, utgång (testnivå 2): 100 kHz 1 MHz (Provningsgrad 2 - osymmetrisk)
- Ingång, utgång (testnivå 3): 10 MHz (Provningsgrad 2 - osymmetrisk)
- Signaler (testnivå 1): 100 kHz 1 MHz (Provningsgrad 2 - symmetrisk)
- Signaler (testnivå 2): 100 kHz 1 MHz (Provningsgrad 2 - osymmetrisk)
- Dämpat roterande magnetfält: Dämpat roterande magnetfält
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- Typ av produkt
DC/DC-omvandlare
- Typ
QUINT4-PS/24DC/24DC/5/PT/CO
- Nominell spänning
24 V/DC
- Utgångsspänning
24 V/DC
- Utgångsström max.
5 A
- Utgångsström (max.) - avrundad
5 A
130 VA
- Anslutning
Push-in-fjäderanslutning
- Driftstemperatur (Min)
-40 °C
- Driftstemperatur (max.)
70 °C
- Mått.
(L x B x H) 125 x 36 x 130 mm
- Höjd
130 mm
- Längd
125 mm
- Bredd
36 mm
- Innehåll
1 st
- Djup
125 mm
IP20
- Inbyggnadshöjd
130 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580296 Phoenix Contact 2910132 DC/DC-omvandlare 24 V/DC 24 V/DC 5 A 130 VA Innehåll 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580296 Phoenix Contact 2910132 DC/DC-omvandlare 24 V/DC 24 V/DC 5 A 130 VA Innehåll 1 st
Beskrivning
Primärtaktad DC/DC-omvandlare, QUINT Power, bärskenemontering, SFB Technology (Selective Fuse Breaking), ingång: 24 V DC, utgång: 24 V DC/5 A.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
