Phoenix Contact 2910128 DC/DC-omvandlare 48 V/DC 48 V/DC 5 A 252 VA Innehåll 1 st

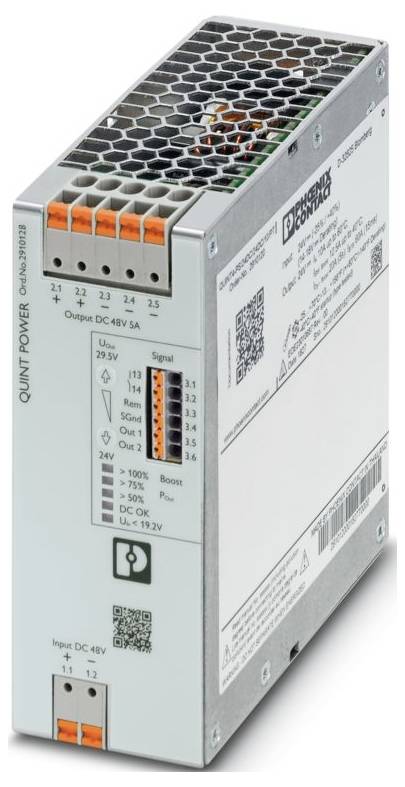

Phoenix Contact 2910128 DC/DC-omvandlare 48 V/DC 48 V/DC 5 A 252 VA Innehåll 1 st-0
Liknande avbildning
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Leverans tis 10 nov.
Antal
Toal (3 512,00 kr / stycken)
3 512,00 kr
prav.tax.untaxed exkl. moms
exkl. 0,00 kr
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
utan ytterligare fraktkostnader
Fri frakt
30 dagars öppet köp
Rapportera juridiska problem

Höjdpunkter & detaljer

DC/DC-omvandlare

Viktig information!

Tekniska specifikationer

  • Produktfamilj: QUINT Power
  • Anslutningstyp: Push-in-anslutning
  • Bredd: 122 mm
  • Höjd: 130 mm
  • Djup: 53 mm
  • Miljöförhållanden
  • Kapslingsklass: IP20
  • Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
  • Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
  • Standarder/bestämmelser: EN 61000–4-10
  • Montering: Dragskenamontering
  • Isolationsegenskaper: Isoleringsegenskaper
  • Överspänningskategori: Överspänningskategori
  • Föroreningsgrad: 2
  • Vibration (drift): 5 Hz ... 100 Hz resonanssökning 2,3g, 90 min., resonansfrekvens 2,3g, 90 min.  (Enligt DNV GL klass C)
  • Avisoleringslängd: 8 mm
  • Frekvensområde 50 Hz 60 Hz
  • Märkning
  • Skyddsklass: Special with SELV input och output
  • Frekvens: 300 Hz
  • Nominell inspänning: 48 V DC
  • Ingångsspänningsområde: 48 V DC -40 %... +20 %
  • Brett ingångsspänningsområde: Nej
  • Tål max. 60 V DC (60 s)
  • Inkopplingsströmstöt: typ. 2,3 A.
  • Inkopplingsströmsintegrerad (I2t) < 0,1 A2S
  • Begränsning för inkopplingsström 2,3 A.
  • Strömavbrottstid: typ. 17 ms (48  V DC)
  • STRÖMFÖRBRUKNING 6,8  A (48 V DC)
  • Nominell effektförbrukning 252 VA
  • Inkopplingstid typisk: 300 ms (från SLEEP mode)
  • Inkopplingstid < 1 s.
  • Ingångssäkring 20 A (trög, intern)
  • Val av lämplig säkring för ingångsskydd: 10 A... 16 A (karakteristik B, C, D, K eller jämförbar)
  • Verkningsgrad: typ. 95,2 % (48  V DC)
  • Utgångskarakteristik: U/i Advanced;smart HICCUP;FUSE mode
  • Nominell utgångsspänning: 48 V DC
  • Inställningsområde för utgångsspänning (USET): 48 V DC... 56 V DC (> 48 V EFFEKTKONSTANT)
  • Nominell utgångsström (I) 5 A.
  • Statisk Boost (ISTAT.Boost) 6,25 A.
  • Dynamisk Boost (IDyn.Boost) 10 A (5 s)
  • Selective Fuse Breaking (ISFB): 30 A (15 ms)
  • Magnetisk säkerhetsutlösning: A1... A6 / B2 / C1... C2 / Z1 ... Z6
  • Kortslutningssäker: Ja
  • Ledbeständig: Ja
  • Uteffekt (PN): 240 W
  • Uteffekt (stat. Boost) 300 W.
  • Uteffekt (Pdyn. Boost) 480 W (5 s)
  • Motståndskraft mot återmatning ≤ 60 VDC
  • Skydd mot överspänning vid utgången (OVP): ≤ 60 V DC
  • Rippel < : 50 mVSS
  • Regleringsavvikelse statisk < : 3 % (laständring statisk 10 %... 90 %)
  • Regleringsavvikelse dynamisk: < 3 % (laständring statiskt 10 %... 90 %)
  • Regleringsavvikelse Ingångsspänningsändring: < 3 % (laständring statisk 10 %... 90 %)
  • Stigtid: < 100 ms (UOUT (10 %... 90 %)
  • Seriekoppling: Ja
  • Förlusteffekt tomgång max < 3 W.
  • Effektförlust nominell belastning maximalt < 13 W.
  • FÖRLUSTEFFEKT SLEEP MODE < 2 W.
  • Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
  • Säkring (sekundärsida): Elektronisk;termomagnetisk;termisk
  • Ingång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
  • Position: 3.x
  • Ledaranslutning: Ledaranslutning
  • fast: 0,2 m² 1 mm²
  • flexibel: 0,2 m² 1,5 mm²
  • Flexibel med ändhylsa utan plasthylsa: 0,2 m² ... 1,5 mm²
  • Flexibel med ändhylsa med plasthylsa: 0,2 m² ... 0,75 mm²
  • Fast (AWG) 24... 16
  • Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
  • Signal: 2 kV (Provningsgrad 3 - osymmetrisk)
  • Led-signalering: Led-signal
  • Signaltyper: Led;potentialfri signalkontakt;aktiv signalutgång Out1 (digital, konfigurerbar);aktiv signalutgång Out2 (digital, analog, konfigurerbar);fjärrkontakt;signalerde SGnd
  • Signaltröskel: > 100 % (LED lyser gul, uteffekt > 240 W);> 75 % (LED lyser grön, uteffekt > 180 W);> 50 % (LED lyser grön, >  >  uteffekt 120 W); 0,9 x USet (LED lyser grön);< 0,9 x USet (LED blinkar grön);> 0,8 x UInNom (LED av);< 0,8 x UInNom (LED lyser gul)
  • Signalingång Remote (konfigurerbar): Signalingång Remote (konfigurerbar)
  • Anslutningsmärkning 3.4 +
  • Funktion: Signaljorden
  • Default: Utgångsspänning
  • Signalutgång utgång out 1 (konfigurerbar): Signalutgång utgång Out 1 (konfigurerbar)
  • DIGITAL 24 V DC;1 A;30 V AC;0,5 A.
  • Signaltillval: Utgångsström;uteffekt: Drifttimmar;tidig varning hög temperatur;OVP spänningsbegränsning aktiv;UIN ingångsspänning OK
  • Signalutgång Out 2 (konfigurerbar): Signalutgång Out 2 (konfigurerbar)
  • Analog: 4 mA... 20 mA ±5 % (belastning ≤ 400 Ω)
  • Signalutgång relä 13/14 (konfigurerbar): Signalutgång relä 13/14 (konfigurerbar)
  • Potentialfri kopplingskontakt (potentialfri): Potentialfri
  • Signalerde SGnd: Signalerde SGnd
  • Referenspotential: OUT1, OUT2, REM
  • Antal faser: 1,00
  • Isolationsspänning ingång/utgång: 4 kV DC (typpkontroll);2 kV DC (enhetskontroll)
  • Brytfrekvens: 190,00 kHz... 220,00 kHz (hjälpomvandlarnivå);67,00 kHz ... 135,00 kHz (huvudomvandlarnivå)
  • MTBF (IEC 61709, SN 29500) > : 1476000 tim (25 °C);> 877000 tim (40 °C);> 378000 tim (60 °C)
  • Förväntad livslängd (elektrolytkondensatorer): Förväntad livslängd (elektrolytkondensatorer)
  • Ström: 5 A
  • Temperatur: 30 °C;
  • Tid: 50 ms
  • Tilläggstext: Provningsgrad 2
  • Artikelmått: Artikelmått
  • Artikelnummer vid alternativ montering: Artikelmått vid alternativ montering
  • Inbyggnadsmått: Inbyggnadsmått
  • Inbyggnadsinstrument höger/vänster (aktiv): 15 mm/15 mm (≤ 70 °C)
  • Inbyggnadsavstånd höger/vänster (passiv): 0 mm/0 mm (≤ 70 °C)
  • Inbyggningsavstånd ovan/nedan (aktivt): 50 mm/50 mm (≤ 70 °C)
  • Inbyggnadsavstånd upp/ner (passiv): 50 mm/50 mm (≤ 70 °C)
  • Monteringsanvisning: Stapelbar: PN ≥50 %, horisontellt 5 mm, bredvid aktiva komponenter 15 mm, vertikalt 50 mm
  • Hopkopplingsbar: PN <50 %, horisontellt 0 mm, vertikalt upptill 40 mm, vertikalt nedåt 20 mm
  • Skyddande beläggning: nej
  • Brännbarhetsklass UL 94 (hölje / klämmor): V0
  • Chassimaterial: metall
  • Utförande av kåpa: Rostfritt stål X6Cr17
  • Utförande av sidodelar: Aluminium
  • Användningshöjd: ≤ 5000 m (> 2000 m, observera nedstämpling)
  • Klimatklass 3K22 (enligt en 60721-3-3)
  • Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
  • Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
  • Temp.kod: T4 (-25 ... +70 °C | > 60 °C, NEDSTÄMPLING: 2,5 %/K)
  • EN 61010-1: II ( ≤ 5000 m)
  • EN 62477-1: III ( ≤ 5000 m)
  • Standardbeskrivning: Järnvägstillämpningar
  • Säkerhets mät-, styr-, regel- och laboratorieinstrument: Säkerhets mät-, styr-, styr- och laboratorieutrustning
  • Lågspänningsskydd: Skyddsklenspänning
  • Nätspänningsavbrott: Nätspänningsavbrott
  • UL
  • CSA
  • SIQ: SIQ
  • Varvsindustrin: Varvsindustrin
  • Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
  • Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
  • EMC-krav emission: EN 61000-6-3;en 61000-6-4
  • EMC-krav immunitet EN 61000-6-1;en 61000-6-2
  • EMC-krav kraftverk: IEC 61850-3;en 61000-6-5
  • Ledningsbunden emission: Ledningsbunden emission
  • Exponering för störningar: Exponering för störningar
  • DNV GL ledningsbunden emission: DNV GL ledningsbunden emission
  • DNV: Klass B.
  • DNV GL Stödravstrålning: DNV GL Stödravstrålning
  • Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
  • Kontakturladdning: 8 kV (Provninghetsgrad 4)
  • Lufturladdning: 15 kV (Provningsgrad 4)
  • Anmärkning: Kriterium B.
  • Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
  • Provningsfältstyrka: 1000 A/m.
  • Snabba transienter (Burst): Snabba transienter (Burst)
  • Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
  • Ledningsbunden påverkan: Ledningsbunden påverkan
  • Ingång/utgång/signal: Osymmetrisk
  • Spänning: 1 kV
  • Magnetfält med energiteknisk frekvens: Magnetfält med energiteknisk frekvens
  • Spänningsfall: Spänningsfall
  • Spänningsfall: 0 %
  • Pulsformat magnetfält: Pulsformat magnetfält
  • Asymmetriskt ledningsbundna störningar: Asymmetriskt ledningsbundna störningar
  • Testnivå 1:100 kHz
  • Testnivå 2:1 MHz
  • Testnivå 3: 1,5 kHz 15 kHz (Provningsgradering 3)
  • Testnivå 4: 15 kHz 150 kHz (Provningsgradering 3)
  • Testnivå 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Provningsgrad 3)
  • Testnivå 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (Provningsgradering 3)
  • Växelandel på likspänning: Andelen växelström på likspänning
  • Procentuell andel: 14 % (UN)
  • Dämpad svängande axel: Dämpad svängande axel
  • Ingång, utgång (testnivå 1): 100 kHz 1 MHz (Provningsgrad 2 - symmetrisk)
  • Ingång, utgång (testnivå 2): 100 kHz 1 MHz (Provningsgrad 2 - osymmetrisk)
  • Ingång, utgång (testnivå 3): 10 MHz (Provningsgrad 2 - osymmetrisk)
  • Signaler (testnivå 1): 100 kHz 1 MHz (Provningsgrad 2 - symmetrisk)
  • Signaler (testnivå 2): 100 kHz 1 MHz (Provningsgrad 2 - osymmetrisk)
  • Dämpat roterande magnetfält: Dämpat roterande magnetfält
  • Kriterier: Kriterier
  • Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
  • Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
  • Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
  • Omgivningstemperatur (start-up type tested): -40 °C.
  • Järnvägsanläggningar: Järnvägsanläggningar
Typ av produkt

DC/DC-omvandlare

Typ

QUINT4-PS/48DC/48DC/5/PT

Nominell spänning

48 V/DC

Utgångsspänning

48 V/DC

Utgångsström max.

5 A

Utgångsström (max.) - avrundad

5 A

252 VA

Anslutning

Push-in-fjäderanslutning

Driftstemperatur (Min)

-25 °C

Driftstemperatur (max.)

70 °C

Mått.

(L x B x H) 125 x 50 x 130 mm

Höjd

130 mm

Längd

125 mm

Bredd

50 mm

Innehåll

1 st

Djup

125 mm

IP20

Inbyggnadshöjd

130 mm

UKCA

Ja

Dokument & nedladdningar

Datablad

Datablad 3580291 Phoenix Contact 2910128 DC/DC-omvandlare 48 V/DC 48 V/DC 5 A 252 VA Innehåll 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3580291 Phoenix Contact 2910128 DC/DC-omvandlare 48 V/DC 48 V/DC 5 A 252 VA Innehåll 1 st

Beskrivning

Primärtaktad DC/DC-omvandlare, QUINT Power, bärskenemontering, SFB Technology (Selective Fuse Breaking), ingång: 48 V DC, utgång: 48 V DC/5 A.
