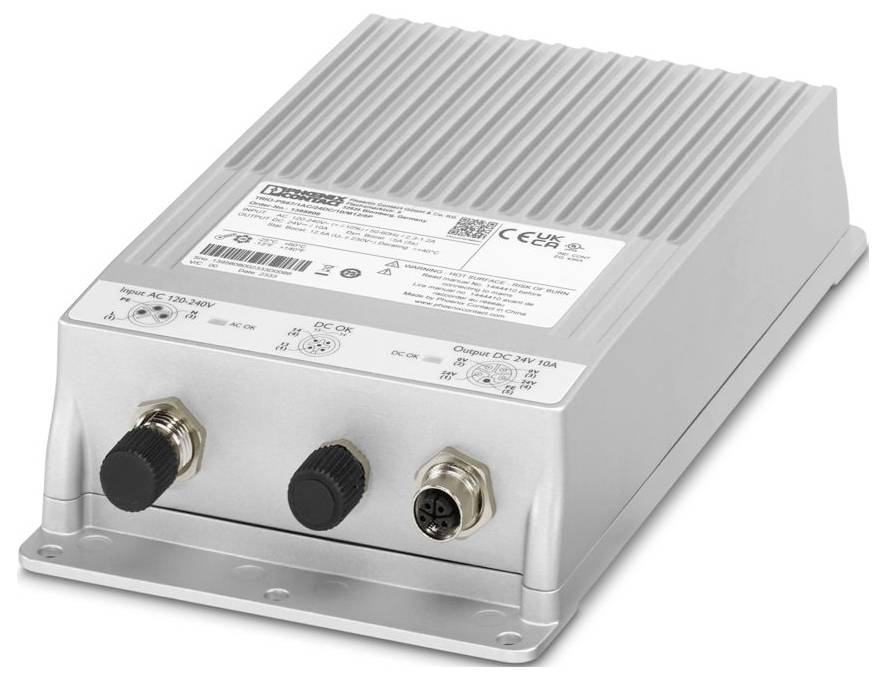

Phoenix Contact 1395808 Strömförsörjning 24 V/DC 10 A 285 VA
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (3 890,00 kr / stycken)
3 890,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Kretskortnätdel
- 24 V/DC Utgång : 10 A
- Max. effekt 285 VA
- Kontaktdon
Tekniska specifikationer
- Produktfamilj: Trio Power
- Antal poler: 5
- Anslutning: M12-rundkontaktdon
- Bredd: 136 mm
- Höjd: 240 mm
- Djup: 53 mm
- Färg: grön
- Miljöförhållanden
- Kapslingsklass: IP 67
- Temperaturintervall (drift): -25 °C ... 60 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–6-3
- Monteringssätt: väggmontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 3
- Tillåten luftfuktighet (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
- < Vibration (drift): 15 Hz, amplitud ±2,5 mm (enligt IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min
- Frekvensområde: 0,15 MHz... 80 MHz
- Märkning: UL/C-UL listed UL 61010-2-201
- Diameter: 5,6 mm
- Kapslingsklass I
- Frekvens: 50 Hz
- Nominell inspänning: 132 V DC... 250 V DC
- Ingångsspänningsområde: 120 V AC ... 240 V AC ±10 %
- Spänningshållfasthet: Max ≤ 300 VAC 15 s.
- Inkopplingsströmstöt: ≤ 25 A (standard)
- Inkopplingsströmsintegrerad (I2t) < 0,5 A2S
- Begränsning för inkopplingsström: typ. 25 A (efter 1 ms)
- Överlappning vid strömavbrott tid > 17 ms
- STRÖMFÖRBRUKNING 2,1 A (132 V DC);1,1 A (250 V DC)
- Nominell effektförbrukning 285 VA
- Inkopplingstid < 1 s.
- Ingångssäkring 6,3 A (internt (apparatskydd)
- Val av lämplig säkring för ingångsskydd: 6 A... 16 A (US/CAN: branch circuit protection 20 (R) (karakteristik B, C, D, K eller jämförbar)
- Verkningsgrad: typ. 91 % (120 V AC);typ. 92 % (230 V AC)
- NOMINELL UTGÅNGSSPÄNNING 24 V DC ±1 % (PELV)
- Nominell utgångsström (I) 10 A.
- Statisk Boost (ISTAT.Boost) 12,5 A (UN 230 V AC / 220 V DC)
- Dynamisk Boost (IDyn.Boost) 15 A (5 s)
- Kortslutningssäker: Ja
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 30 V DC
- Aska: ≤ 10 %
- Stigtid: ≤ 12 ms (UOUT (10 % ... 90 %)
- Seriekoppling: Ja
- Förlusteffekt tomgång max < 2 W (120 V AC);< 2 W (230 V AC)
- Effektförlust nominell belastning maximalt < 25 W (120 V AC);< 21 W (230 V AC)
- Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
- Säkring (sekundärsida): Elektronisk
- Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
- Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Signal: 1 kV (Provningsgrad 2 - osymmetrisk)
- Signaleringssätt: Led;potentialfri signalkontakt
- Default: Stängd
- Digital 30 V AC 30 V DC 100 mA
- Antal faser: 1
- Isolationsspänning ingång/utgång: 3 kV AC (typpkontroll);1,5 kV AC (enhetskontroll)
- MTBF (IEC 61709, SN 29500) > : 850000 tim (25 °C);> 460000 tim (40 °C);> 190000 tim (60 °C)
- Artikelmått: Artikelmått
- Inbyggnadsmått: Inbyggnadsmått
- Skyddande beläggning: nej
- Brännbarhetsklass UL 94 (hölje / klämmor): V0
- Chassimaterial: metall
- Insatshöjd: ≤ 4000 m (> 2000 m, nedstämpling: 10 %/1000 m)
- Klimatklass 4K26 (en 60721-3-4)
- Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
- Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
- EN 61010-1: III ( ≤ 2000 m);II (≤ 4000 m)
- Standardbeteckning: Skyddstyper genom hölje (IP-kod)
- Lågspänningsskydd: Skyddsklenspänning
- UL
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 6 kV (Provninghetsgrad 3)
- Anmärkning: Kriterium A.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Spänning: 230 V AC
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- Omgivningstemperatur (start-up type tested): -40 °C.
- AC-drift: AC-drift
- Nätform: Stjärnnät (TN, TT, IT (PE))
- Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
- Typ av spänning av matningsspänning: DC
- Frekvensområde AC: 50 Hz 60 Hz ±10 %
- Frekvensområde (FN): 50 Hz 60 Hz ±10 %
- Skyddskrets: Transientöverspänningsskydd | varistor
- Effektfaktor (cos phi) > : 93
- Avledningsström mot PE < 3,5 mA
- DC-drift: DC-drift
- Nedstämpling > : 40 °C... 50 °C (1 % / K)
- Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %, 10 Hz),< 0,1 % (inspänningsförändring ±10 %)
- Uteffekt 240 W;300 W;360 W (5 s)
- Monteringsavstånd höger/vänster: 10 mm / 10 mm
- Inbyggnadsavstånd upptill/nedtill 0 mm/100 mm
- Övertonsströmmar: Övertonsströmmar
- Antal perioder: 1 period
- Utförande av hölje: Aluminium (AlMg3)
- Emission: Emission
- Immunitet: Immunitet enligt en 61000-6-1 (bostadsområden), en 61000-6-2 (industriområden)
- Frånkopplingsspänning 95 V DC <
- Signalutgång: Led-statusindikering: Signalutgång: Led-statusindikering
- Namngivning signal: DC OK
- Statusindikering: LED
- Ingång/utgång: Osymmetrisk
- Störningsspänning enligt en 55011: EN 55011 (en 55022) klass B, användningsområde industri och bostad
- Radiolastrålning enligt en 55011: EN 55011 (en 55022) klass B användningsområde industri och i hemmet
- Elektrisk säkerhet: Elektrisk säkerhet
- Säker separering: Säker separering
- Tillslagsspänning: ≥ 95 V DC
- Nedstämpling statisk BOOST > : 40 °C ... 50 °C 1 %/K> 50 ... 60 °C 0,22 %/K (UN 230 V AC / 220 V DC, stat.Boost = PN x 1,25)
- Signal relä 13/14: Signal relä 13/14
- Kodning A
- Låsningstyp M12
- AC OK: ACIN > 0,45 X ACN (ACN = 108 VAC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Borrhål: Borrhål
- Apparater för lågspänningförsörjning med likströmsutgång: Strömförsörjningsenheter för lågspänningsystem med likströmsutgång
- Säkerhetsbestämmelser för elektriska mät-, styr-, reglerdon- och laboratorieinstrument: Säkerhetskrav för elektriska mät-, styr-, reglerdon- och laboratorieinstrument
- Gränsvärden för övertonsströmmar: Gränsvärden för övertonsströmmar
- Skyddstyper genom hölje (IP-kod): Skyddstyper genom hölje (IP-kod)
- Typ av produkt
Strömförsörjning
- Ingångsspänning (max.)
240 V/AC
250 V/DC
- Utgångsström max.
10 A
- Utgångsström (max.) - avrundad
10 A
- Ingångsspänning (min.)
120 V/AC
132 V/DC
- Mått.
(L x B x H) 53 x 136 x 240 mm
- Utgångsspänning (max.)
24 V/DC
- Anslutning
Kontaktdon
285 VA
IP67
- Kapslingsklass
I
- Driftstemperatur (max.)
60 °C
- Driftstemperatur (Min)
-25 °C
- Drifttemperatur
-25 °C - +60 °C
- Bredd
136 mm
- Höjd
240 mm
- Längd
53 mm
- Typ
TRIO-PS67/1AC/24DC/10/M12/5P
- Djup
53 mm
- Inbyggnadshöjd
240 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3588083 Phoenix Contact 1395808 Strömförsörjning 24 V/DC 10 A 285 VA
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3588083 Phoenix Contact 1395808 Strömförsörjning 24 V/DC 10 A 285 VA
Beskrivning
Primärtaktad strömförsörjning TRIO Power i tryckgjutet hölje IP67, M12-Rundkontaktdon, ingång: 1-fas, 5-polig utgång: 24 V DC / 10 A , statisk Boost: Upp till 12,5 A (permanent)
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
