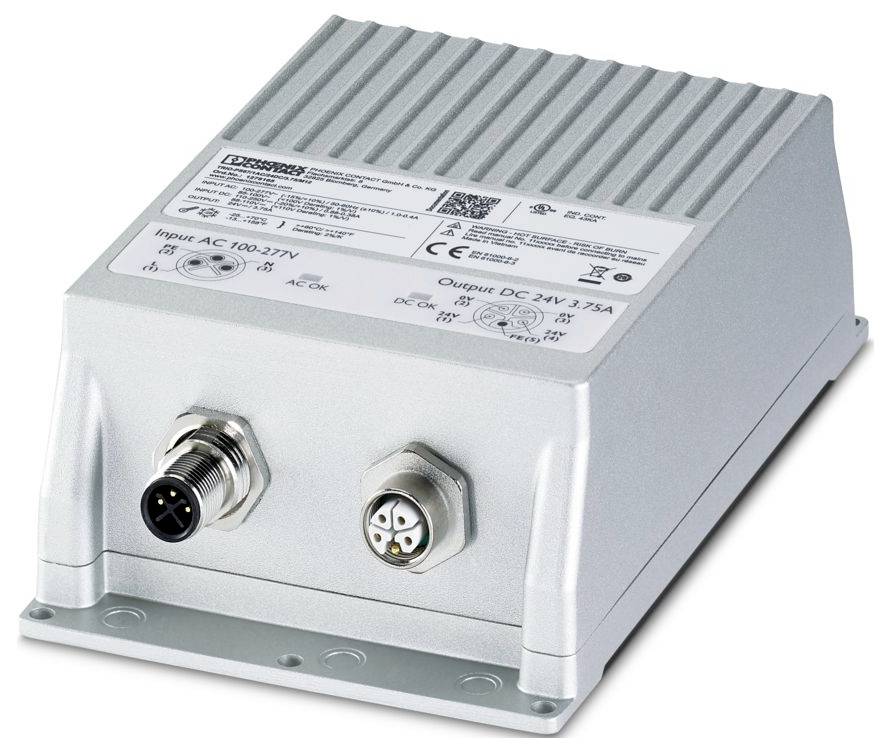

Liknande avbildning

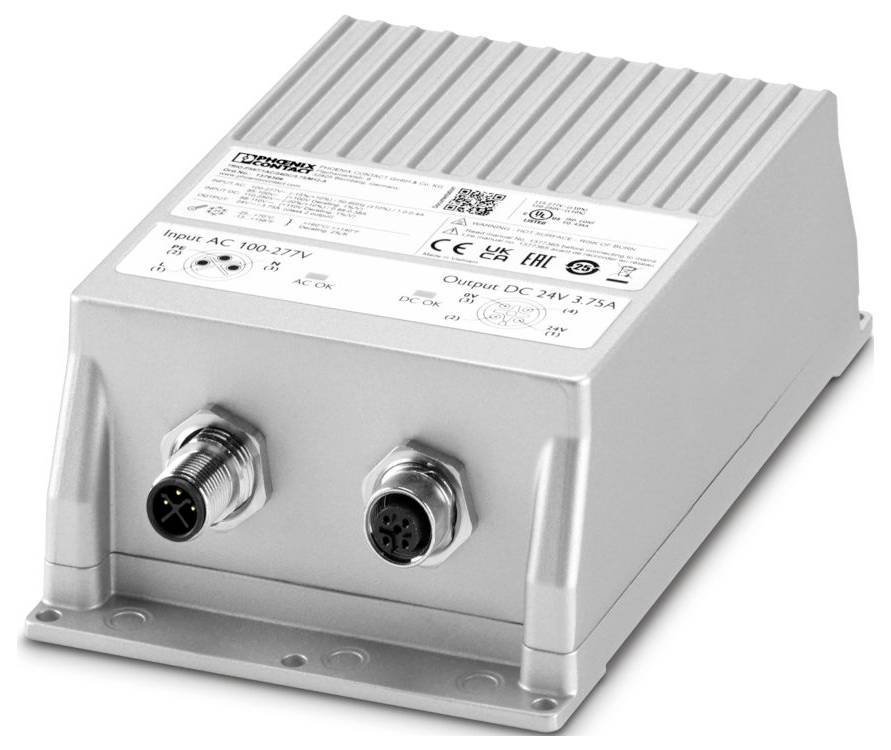

Phoenix Contact 1376306 Strömförsörjning 24 V/DC 3.75 A
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (2 490,00 kr / stycken)
2 490,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Kretskortnätdel
- 24 V/DC Utgång : 3.75 A
- Kontaktdon
Tekniska specifikationer
- Produktfamilj: Trio Power
- Poltal 4
- Anslutning: M12-rundkontaktdon
- Bredd: 100 mm
- Höjd: 164 mm
- Djup: 53 mm
- Färg: grön
- Miljöförhållanden
- Kapslingsklass: IP 67
- Temperaturintervall (drift): -25 °C ... 70 °C (NEDSTÄMPLING > 60 °C: 2 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–6-3
- Monteringssätt: väggmontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2 (IEC 61010-1)
- Tillåten luftfuktighet (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
- Vibration (drift): 10 Hz ... 59,6 Hz, amplitud ±0,35 mm (enligt IEC 60068-2-6);59,6 Hz ... 150 Hz, 5 g, 20 cykler
- Frekvensområde: 0,15 MHz... 80 MHz
- Märkning: UL/C-UL listed UL 61010-2-201
- Diameter: 4,2 mm
- Kapslingsklass I
- Frekvens: 50 Hz
- Nominell inspänning: 110 V DC... 250 V DC
- Ingångsspänningsområde: 110 V DC ... 250 V DC -20 % ... +10 %;120 V DC... 250 V DC ±10 % (UL)
- Inkopplingsströmstöt: ≤ 35 A (standard, 277 V AC);17 A (standard, 120 V AC)
- Inkopplingsströmsintegrerad (I2t) < 0,45 A2S
- Strömavbrottstid > 25 ms (120 V AC);> 25 ms (230 V AC)
- STRÖMFÖRBRUKNING 0,88 A (110 V DC);0,38 A (250 V DC)
- Inkopplingstid < 0,2 s.
- Ingångssäkring 4 A (internt (apparatskydd)
- Val av lämplig säkring för ingångsskydd: 6 A... 16 A (US/CAN: branch circuit protection 20 (R) (karakteristik B, C, D, K eller jämförbar)
- Verkningsgrad: typ. 93 % (120 V AC);typ. 94 % (230 V AC)
- NOMINELL UTGÅNGSSPÄNNING 24 V DC ±2 % (SELV)
- Nominell utgångsström (NEC) 3,75 A
- Kortslutningssäker: Ja
- Ledbeständig: Ja
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 35 V DC
- Aska: ≤ 10 %
- Stigtid: typ. 100 ms (UOUT (10 %... 90 %)
- Seriekopplingsbar: Ja, för att öka spänningen
- Förlusteffekt tomgång max < 0,25 W (120 V AC);< 0,28 W (230 V AC)
- Effektförlust nominell belastning maximalt < 7,4 W (120 V AC);< 6 W (230 V AC)
- Parallell kopplingsmöjlighet: Ja, för effekthöjning och redundans med diod
- Säkring (sekundärsida): Elektronisk
- Ingång: 2 kV (Provningsgrad 4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
- Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
- Signaleringssätt: Lysdiod
- Antal faser: 1
- Isolationsspänning ingång/utgång: 4 kV AC (typpkontroll);3 kV AC (enhetskontroll)
- MTBF (IEC 61709, SN 29500) > : 1475000 tim (25 °C);> 1000000 tim (40 °C);> 500000 tim (60 °C)
- Artikelmått: Artikelmått
- Inbyggnadsmått: Inbyggnadsmått
- Skyddande beläggning: nej
- Brännbarhetsklass UL 94 (hölje / klämmor): V0
- Chassimaterial: metall
- Insatshöjd: ≤ 4000 m (> 2000 m, nedstämpling: 10 %/1000 m)
- Klimatklass 4K26 (en 60721-3-4)
- Max. tillåten Fukt (drift): ≤ 100 % (vid 25 °C, ingen kondensbildning)
- Stöt: 18 ms, 30g, beroende på riktning (enligt IEC 60068-2-27)
- EN 61010-1: II ( ≤ 4000 m)
- EN 62477-1: III ( ≤ 2000 m)
- Standardbeskrivning: Nätvariation/underspänning
- Lågspänningsskydd: Skyddsklenspänning
- UL
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 6 kV (Provninghetsgrad 3)
- Anmärkning: Kriterium B.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfälttjocklek: 10 V/m (Provningsgrad 3)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Spänning: 230 V AC
- Spänningsfall: Spänningsfall
- Spänningsfall: 0 %
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Kriterium C: Tillfällig försämring av utrustningens funktion som kan rättas till eller återställas genom användning av manöverorganen.
- AC-drift: AC-drift
- Nätform: Stjärnnät (TN, TT, IT (PE))
- Spänning för det nationella elnätet typisk: 120 V AC;230 V AC
- Typ av spänning av matningsspänning: DC
- Frekvensområde AC: 50 Hz 60 Hz ±10 %
- Frekvensområde (FN): 50 Hz 60 Hz ±10 %
- Skyddskrets: Transientöverspänningsskydd | varistor
- Effektfaktor (cos phi) > : 0,92
- Avledningsström mot PE < 0,5 mA
- DC-drift: DC-drift
- Nedstämpling > : 60 °C... 70 °C (2,0 %/K)
- Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %, 10 Hz),< 0,1 % (inspänningsförändring ±10 %)
- Uteffekt: 90 W
- Monteringsavstånd höger/vänster: 20 mm / 20 mm
- Inbyggnadsavstånd upptill/nedtill 50 mm/100 mm
- Övertonsströmmar: Övertonsströmmar
- Antal perioder: 1 period
- Utförande av hölje: Aluminium (AlMg3)
- Emission: Emission
- Immunitet: Immunitet enligt en 61000-6-1 (bostadsområden), en 61000-6-2 (industriområden)
- Frånkopplingsspänning 70 V DC <
- Signal: DC OK: Signal: DC OK
- Kontinuerlig belastningsström 100 mA
- Signalutgång: Led-statusindikering: Signalutgång: Led-statusindikering
- Namngivning signal: DC OK
- Statusindikering: LED
- Ingång/utgång: Osymmetrisk
- Störningsspänning enligt en 55011: EN 55011 (en 55022) klass B, användningsområde industri och bostad
- Radiolastrålning enligt en 55011: EN 55011 (en 55022) klass B användningsområde industri och i hemmet
- Elektrisk säkerhet: Elektrisk säkerhet
- Nätvariation/underspänning: Nätvariation/underspänning
- Tillslagsspänning: ≥ 75 V DC
- Kodning A
- Låsningstyp: Skruvlås M12
- AC OK: ACIN > 0,76 X ACN (ACN = 100 VAC)
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Borrhål: Borrhål
- Apparater för lågspänningförsörjning med likströmsutgång: Strömförsörjningsenheter för lågspänningsystem med likströmsutgång
- Säkerhetsbestämmelser för elektriska mät-, styr-, reglerdon- och laboratorieinstrument: Säkerhetskrav för elektriska mät-, styr-, reglerdon- och laboratorieinstrument
- Gränsvärden för övertonsströmmar: Gränsvärden för övertonsströmmar
- Skyddstyper genom hölje (IP-kod): Skyddstyper genom hölje (IP-kod)
- Kopplingsspetsar nominell belastning < 100 mV
- Typ av produkt
Strömförsörjning
- Ingångsspänning (max.)
277 V/AC
250 V/DC
- Utgångsström max.
3.75 A
- Utgångsström (max.) - avrundad
3.75 A
- Ingångsspänning (min.)
100 V/AC
110 V/DC
- Mått.
(L x B x H) 53 x 100 x 164 mm
- Utgångsspänning (max.)
24 V/DC
- Anslutning
Kontaktdon
IP67
- Kapslingsklass
I
- Driftstemperatur (max.)
70 °C
- Arbetstemperatur (max.) (Reducering)
70 °C
- Arbetstemperatur (min.) (Reducering)
60 °C
- Driftstemperatur (Min)
-25 °C
- Drifttemperatur
-25 °C–+70 °C
- Bredd
100 mm
- Höjd
164 mm
- Längd
53 mm
- Typ
TRIO-PS67/1AC/24DC/3.75/M12-A
- Djup
53 mm
- Inbyggnadshöjd
160 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3588067 Phoenix Contact 1376306 Strömförsörjning 24 V/DC 3.75 A
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3588067 Phoenix Contact 1376306 Strömförsörjning 24 V/DC 3.75 A
Beskrivning
Primärtaktad STRÖMFÖRSÖRJNING TRIO Power, M12-Rundkontaktdon, väggmontering, ingång: 1-fas, utgång: 24 V DC / 3,75 A
