Name: Phoenix Contact 1283937 redundansmodul 10 A Antal utgångar: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

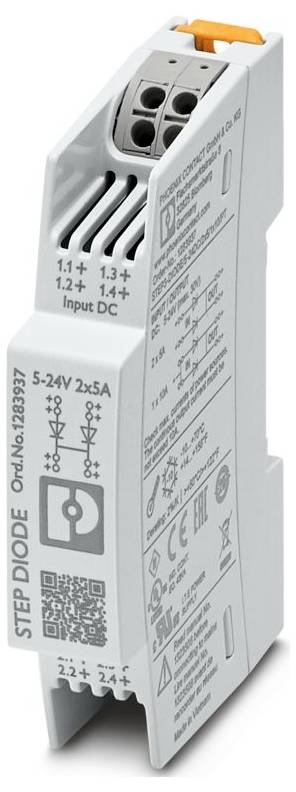

En kompakt grå elektrisk komponent med märkta in- och utgångsterminaler som visar diagram och specifikationer för spännings- och strömkopplingar.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Utgått

Toal (389,00 kr / stycken)

389,00 kr

inkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Redundansmodul

/
effekt
Ingång -fasig

Tekniska specifikationer

PRODUKTFAMILJ: STEP-diod
Anslutningstyp: Push-in-anslutning
Bredd: 18 mm
Höjd: 90 mm
Djup: 61 mm
Delningsenhet:1 TE (din 43880)
Materialhölje: PC
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -10 °C ... 70 °C (NEDSTÄMPLING > : 50 °C | 2 %/K)
Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
Standarder/bestämmelser: EN 61000–4-5
Obs: T4 (-10 ° C ... +70 °C > , 50 °C, NEDSTÄMPLING: 2 %/K)
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Föroreningsgrad: 2
Stöt (drift) 18 ms, 30g, per riktning (IEC 60068-2-27)
< Vibration (drift): 15 Hz, amplitud ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
Avisoleringslängd: 10 mm (styv/flexibel/ändhylsa utan plasthylsa);13 mm (ändhylsa med plasthylsa)
Monteringsläge: Vågrät skena NS 35, en 60715
Frekvensområde: 150 kHz 80 MHz
Märkning: UL/C-UL Listed ANSI/UL 121201 klass i, Division 2, Groups A, B, C, d (Hazardous location)
Skyddsklass: III
Nominell inspänning: 5 V DC... 24 V DC
Ingångsspänningsområde: 4,5 V DC ... 30 V DC
Nominell utgångsspänning: UIN - 0,5 V.
Nominell utgångsström (I) 2 x 5 A; 1 x 10 A.
Ingång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Ledaranslutning: Ledaranslutning
fast: 0,2 m² 2,5 mm²
flexibel: 0,2 m² 2,5 mm²
Flexibel med ändhylsa utan plasthylsa: 0,5 m² ... 1,5 m²; 1 m² (rekommenderas)
Flexibel med ändhylsa med plasthylsa: 0,2 m² ... 1 m²; 1 m² (rekommenderas)
Utgång: 1 kV (Provningsgrad 3 - symmetrisk);2 kV (Provningsgrad 3 - osymmetrisk)
Isolationsspänning ingång/utgång 550 V AC
MTBF (IEC 61709, SN 29500) > : 29675000 tim (25 °C);> 18693000 tim (40 °C);> 13996000 tim (50 °C)
Artikelmått: Artikelmått
Inbyggnadsmått: Inbyggnadsmått
Monteringsanvisning: Kan staplas: Horisontellt 0 mm , vertikalt 30 mm
Brännbarhetsklass UL 94 (hölje / klämmor): V0
Chassimaterial: metall
Insatshöjd: ≤ 5000 m (> 2000 m, nedstämpling: 10 %/1000 m)
Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
Standardbeteckning: Skyddsklenspänning
Lågspänningsskydd: Skyddsklenspänning
UL
Varvsindustrin: Varvsindustrin
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
Anmärkning: Kriterium A.
Snabba transienter (Burst): Snabba transienter (Burst)
Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
Ledningsbunden påverkan: Ledningsbunden påverkan
Ingång/utgång/signal: Osymmetrisk
Spänning: 10 V (Provningsgrad 3)
Kriterier: Kriterier
Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
AWG 24... 14 (Cu)
Typ av spänning av matningsspänning: DC
Nedstämpling: 50 °C... 70 °C (2 % / K)
Monteringsavstånd höger/vänster: 0 mm / 0 mm
Inbyggnadsavstånd upptill/nedtill 30 mm/30 mm
Immunitet: EN 61000-6-2:2019
Elektrisk säkerhet: Elektrisk säkerhet
Isolationsspänning ingång, utgång/hölje 550 V AC
Djup (apparatdjup (bärskenemontering) 55 mm (enhetsdjup (dragskenmontering))
Material fotreglage: Polyamid
Nominell ingångsström (IN) 1x 10 A;2x 5 A.
Polvändningsskydd: Ja, < 60 V DC
Spänningsfall ingång/utgång: typ. 0,5 V (IOUT = 5 A)
Transientöverspänningsskydd: Transientdiod
Lysdiod: Ja
Torr värme (IEC 60068-2-2) 70 °C (16 h)
Cyklisk fuktig värme (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Kyla (IEC 60068-2-1) -25 °C (16 h)

Utförande: Skenmontering

Typ av produkt: redundansmodul

Ingångsspänning (min.): 4.5 V/DC

Ingångsspänning (max.): 30 V/DC

Utgångsström max.: 10 A

Utgångsström (max.) - avrundad: 10 A

Antal utgångar: 2 x

Anslutning: Push-in-fjäderanslutning

Mått.: (L x B x H) 61 x 18 x 90 mm

Typ av utgång (nätaggregat): Fast spänning

Tillverkarnr.: 1283937

Bredd: 18 mm

Höjd: 90 mm

Längd: 61 mm

Max. temperatur: 70 °C

Min. temperatur: -10 °C

Typ: STEP3-DIODE/5-24DC/2X5/1X10/PT

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3568236 Phoenix Contact 1283937 redundansmodul 10 A Antal utgångar: 2 x

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3568236 Phoenix Contact 1283937 redundansmodul 10 A Antal utgångar: 2 x

Beskrivning

Redundansmodul STEP-diod, bärskenemontering, 5 V DC ... 24 V DC, 1 x 10 A, 2 x 5 A.
