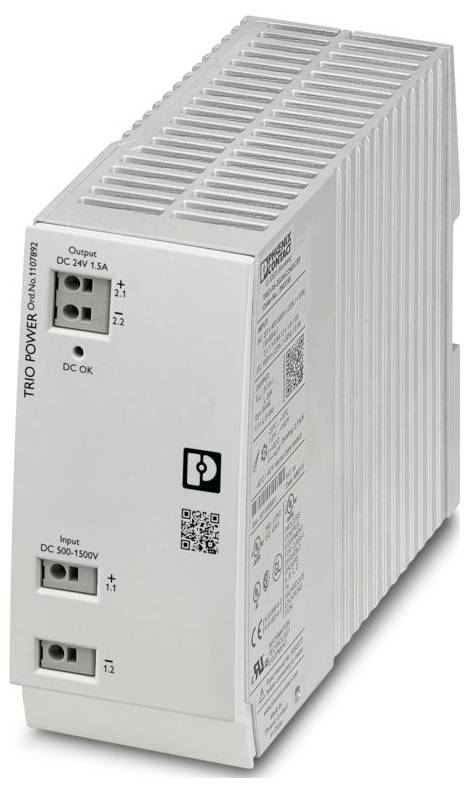

Phoenix Contact 1107892 DC/DC-omvandlare 24 V/DC 1.5 A Innehåll 1 st
Datablad (PDF)
EAN:
Fabrikatsnr.
Artikelnr.:
Toal (1 390,00 kr / stycken)
1 490,00 kr
-7 %
1 390,00 kr
inkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
DC/DC-omvandlare
Viktig information!
Tekniska specifikationer
- Produktfamilj: Trio Power
- Anslutningstyp: Push-in-anslutning
- Bredd: 48 mm
- Höjd: 130 mm
- Färg: grön
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 70 °C (> 60 °C NEDSTÄMPLING: 2,5 %/K)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: EN 61000–6-4
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: Överspänningskategori
- Föroreningsgrad: 2
- < Vibration (drift): 15 Hz, amplitud ±2,5 mm (enligt IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Avisoleringslängd 10 mm
- Ledararea flexibel min.: 1 m²
- Ledararea flexibel max. 2,5 mm²
- Ledararea styv min: 1 mm²
- Ledararea styv max. 4 mm²
- Monteringsläge: Vågrät skena NS 35, en 60715
- Frekvensområde: 0,15 MHz... 80 MHz
- Kapslingsklass: II
- Nominell inspänning: 500 V DC... 1500 V DC
- Ingångsspänningsområde: 450 V DC ... 1650 V DC
- Brett ingångsspänningsområde: Nej
- Spänningstålighet: Max. ≤ 1800 V DC 1 s.
- Inkopplingsströmsintegrerad (I2t): typ. 0,15 A2S
- Strömförbrukning: typ. 85 mA (450 V DC);typ. 30 mA (1500 V/DC)
- Val av lämplig säkring för ingångsskydd: 1 A (gPV)
- Verkningsgrad: typ. 88 % (500 V DC);typ. 87 % (900 V DC);typ. 83 % (1500 V DC)
- Nominell utgångsspänning: 24 V DC ±3 %
- Nominell utgångsström (I) 1,5 A.
- Kortslutningssäker: Ja
- Ledbeständig: Ja
- Motståndskraft mot återmatning ≤ 35 VDC
- Skydd mot överspänning vid utgången (OVP): ≤ 30 V DC
- Rippel < : 40 mVSS (Ripple);< 50 mVSS (Noise)
- Stigtid: ≤ 30 ms (UOUT (10 % ... 90 %)
- Seriekopplingsbar: nej
- FÖRLUSTEFFEKT TOMGÅNG MAX < 1,1 W (500 V DC);< 1,4 W (900 V DC);< 2,4 W (1500 V DC)
- EFFEKTFÖRLUST NOMINELL BELASTNING MAXIMALT < 4,2 W (500 V DC);< 5,5 W (900 V DC);< 7,5 W (1500 V DC)
- Parallell kopplingsmöjlighet: Ja, för redundans och effekthöjning
- Säkring (sekundärsida): Elektronisk
- Ingång: 3 kV (Provningsgrad >4 - symmetrisk);4 kV (Provningsgrad 4 - osymmetrisk)
- Utgång: 0,5 kV (Provningsgrad 2 - symmetrisk);1 kV (Provningsgrad 2 - osymmetrisk)
- Signaleringssätt: Lysdiod
- Antal faser: 1
- Isolationsspänning ingång/utgång: 4,2 kV DC (typpkontroll);2,6 kV DC (enhetskontroll)
- MTBF (IEC 61709, SN 29500) > : 3300000 tim (25 °C);> 1760000 tim (40 °C);> 740000 tim (60 °C)
- Inbyggnadsmått: Inbyggnadsmått
- Monteringsanvisning: Uppbyggbar: Horisontellt 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikal 50 mm
- Skyddande beläggning: nej
- Brännbarhetsklass UL 94 (hölje / klämmor): V0
- Boettens material: plast
- Insatshöjd: ≤ 4000 m (> 2000 m, nedstämpling: 10 %/1000 m)
- Max. tillåten Fukt (drift): ≤ 95 % (vid 25 °C, ingen kondensbildning)
- Stöt: 11 ms, 15 g, beroende på riktning (enligt IEC 60068-2-27)
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet 2014/30/EU
- Lågspänningsdirektiv: Överensstämmelse med direktiv 2014/35/EU om icke-elektriska fordon
- Ledningsbunden emission: Ledningsbunden emission
- Exponering för störningar: Exponering för störningar
- Urladdning av statisk elektricitet: Urladdning av statisk elektricitet
- Kontakturladdning: 4 kV (Provninghetsgrad 2)
- Lufturladdning: 8 kV (Provningsgrad 3)
- Anmärkning: Kriterium A.
- Elektromagnetiskt HF-fält: Elektromagnetiskt HF-fält
- Provningsfälttjocklek: 3 V/m (Provninghetsgrad 1)
- Snabba transienter (Burst): Snabba transienter (Burst)
- Stötspänning belastning (Surge): Stötspänningsbelastning (Surge)
- Ledningsbunden påverkan: Ledningsbunden påverkan
- Spänning: 10 V (Provningsgrad 3)
- Spänningsfall: Spänningsfall
- Kriterier: Kriterier
- Kriterium A: Normalt driftförhållande inom de fastställda gränserna.
- Kriterium B: Tillfällig försämring av driftförhållandena som själva anordningen korrigerar.
- Spänning för det nationella elnätet typisk: 500 V DC;1500 V DC
- Typ av spänning av matningsspänning: DC
- Välj lämplig säkring för ingångsskydd på 1500 V DC
- DC-drift: DC-drift
- Nedstämpling > : 60 °C... 70 °C (2,5 %/K)
- Regleringsavvikelse: < 1 % (laständring statisk 10 %... 90 %),< 3 % (laständring dynamiskt 10 %... 90 %, 10 Hz),< 0,1 % (inspänningsförändring ±10 %)
- Uteffekt: 36 W
- Enledars/klämmställe flexibel med ändhylsa med plasthylsa min.: 1 m²
- Enledars/klämmställe flexibel med ändhylsa med plasthylsa max. 2,5 mm ²
- Enledars/klämmställe flexibel med ändhylsa utan plasthylsa min.: 1 m²
- Enledars/klämmställe flexibel med ändhylsa utan plasthylsa max. 2,5 mm ²
- Ledararea AWG min: 18
- Ledararea AWG max. 12
- Monteringsavstånd höger/vänster: 0 mm / 0 mm
- Inbyggnadsavstånd upptill/nedtill 50 mm/50 mm
- Standard - Elektrisk säkerhet: EN 62109-1:2011
- Standard - lågspänning: IEC 62109-1:2011 (SELV)
- Standard - säker separering: Din VDE 0100-410
- UL-GODKÄND ENLIGT UL 62109-1:2014;UL 1741
- Utförande av hölje: Polykarbonat
- Emission: Emission
- Immunitet: EN 61000-6-2:2005
- Signalutgång: Led-statusindikering: Signalutgång: Led-statusindikering
- Namngivning signal: DC OK
- Statusindikering med lysdiod "DC OK" grön
- Ingång/utgång: Osymmetrisk
- Störningsspänning enligt en 55011: EN 55011 (en 55022) klass A, användningsområde industri
- Strålning enligt en 55011: EN 55011 (en 55022) klass A användningsområde industri
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Obs! För statusvisning: UOUT > 21,5 V: Lysdiod lyser
- Djup apparatdjup (dragskenamontering) 115 mm (apparatdjup (bärskenemontering)
- IEC 62109-1:II.
- Typ av produkt
DC/DC-omvandlare
- Typ
TRIO-PS-2G/1500DC/24DC/1.5
- Ingångsspänning (min.)
450 V/DC
- Ingångsspänning (max.)
1650 V/DC
- Utgångsspänning
24 V/DC
- Utgångsström max.
1.5 A
- Utgångsström (max.) - avrundad
1.5 A
- Anslutning
Push-in-fjäderanslutning
- Driftstemperatur (Min)
-25 °C
- Driftstemperatur (max.)
70 °C
- Mått.
(L x B x H) 115 x 48 x 130 mm
- Höjd
130 mm
- Längd
115 mm
- Bredd
48 mm
- Innehåll
1 st
- Djup
121 mm
IP20
- Inbyggnadshöjd
130 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3564296 Phoenix Contact 1107892 DC/DC-omvandlare 24 V/DC 1.5 A Innehåll 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3564296 Phoenix Contact 1107892 DC/DC-omvandlare 24 V/DC 1.5 A Innehåll 1 st
Beskrivning
Primärtaktad DC/DC-omvandlare TRIO Power med Power Push-in-anslutning för bärskenemontering, ingång: 1500 V DC, utgång: 24 V DC / 1,5 A.
