Name: Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 infälld PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

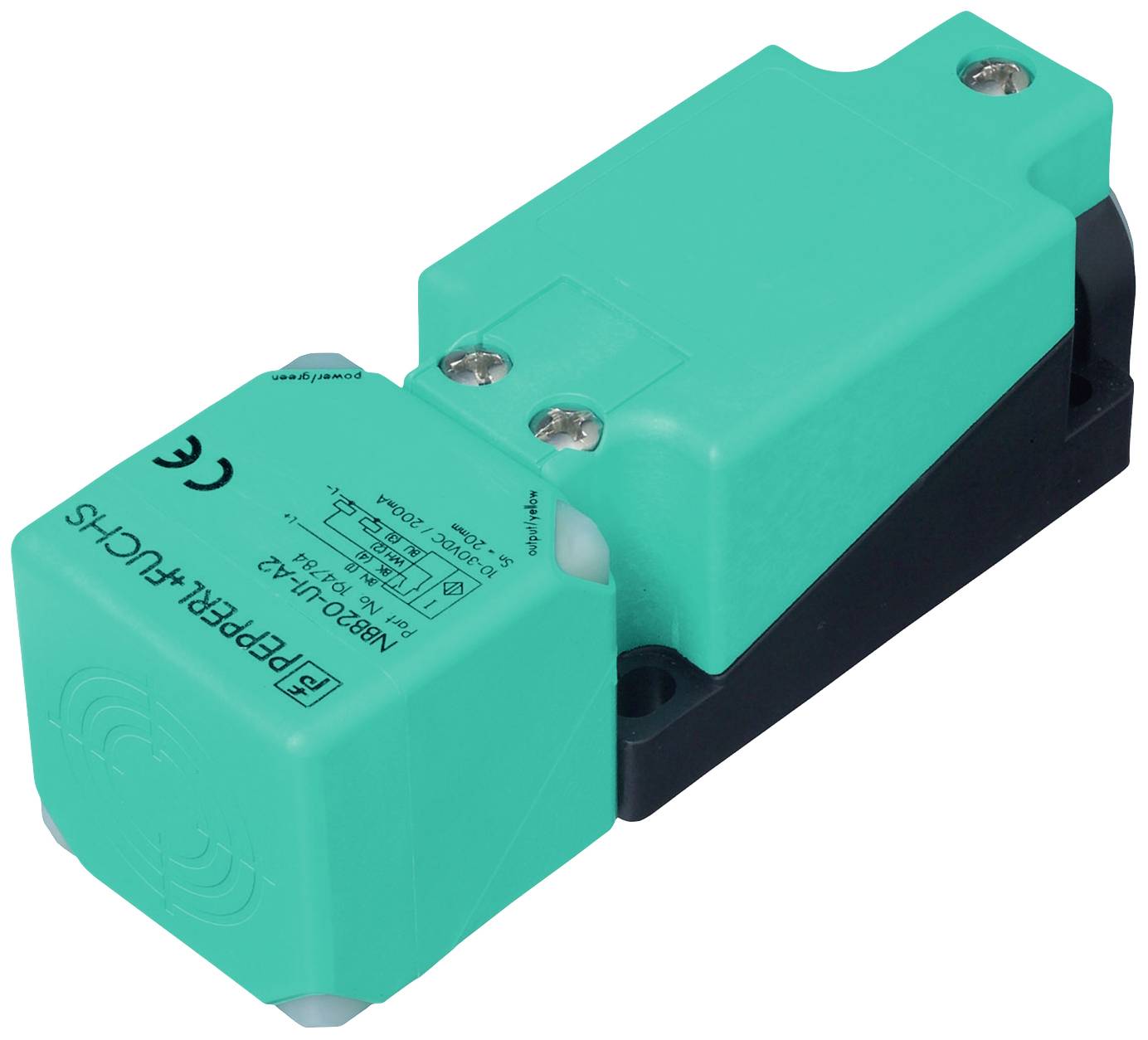

En rektangulär, grön sensor med svart botten, två fästskruvar och CE-märkning från märket Pepperl+Fuchs.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

30 V/DC

Kontakttyp

1 NC

1 NO

Avkänningsavstånd (max.)

20 mm

Utgångar

PNP

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 21 dec.

Antal

Styck

Toal (1 790,00 kr / stycken)

1 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor

Typ: NRB20-U1-E2-IO

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Kontakttyp: 1 NC
1 NO

Avkänningsavstånd (max.): 20 mm

Utgångar: PNP

Kapslingsmaterial: Polyamid

Utförande: Induktiv

Materialegenskaper: pulverlackerat

Monteringstyp: infälld

Anslutningstyp: Skruvklämma

Egenskaper: LED-visning

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP67

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

Kopplingsfrekvens: 440 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628465 Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 infälld PNP

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628465 Pepperl+Fuchs Sensor Induktiv NRB20-U1-E2-IO 306534-0005 infälld PNP

Beskrivning

Kopplingsavstånd: 20 mm (fabriksinställning), montering: Infälld, kopplingsfunktion: Slutare/öppnare (NO/NC) programmerbar, utgångstyp: PNP, driftspänning: 10... 30 V DC, driftström 0... 200 mA

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKopplingsfunktion: Slutare/öppnare (NO/NC) kan programmerasUtgångstyp: PNPAvstånd på kopplingen 20 mm (fabriksinställning)Närvareravstånd: 15 mm (kan aktiveras genom programvara)Inbyggnad försänktUtgångspolaritet: DCSäkrat kopplingsavstånd: 0... 16,2 mmReduktionsfaktor rAl: 1Reduktionsfaktor rCu: 1Reduktionsfaktor rV2A (1.4301) : 1Reduktionsfaktor rSt37: 1Typ av utgång: 3-trådEgenskaperDriftspänning: 10 30 V DCBrytfrekvens: 0... 440 Hz (omkopplingspunktdrift) | 0... 10 Hz (fönsterdrift, brytpunktdrift med stabilitetslarm)Hysteres: typ. 3 %Polvändningsskydd: PolningssäkerKortslutningsskydd: TaktgivandeSpänningsfall: ≤ 0,5 V.Driftström 0... 200 mARestström: 0... 0,5 mA typ. 60 µA vid 25 °C.Tomgångsström ≤ 20 mABeredskapsdräkt: Maximalt 150 msMagnetiskt likfält 200 MTMagnetiskt växelfält 200 MTVisning av driftspänning: Lysdiod, grönStatusindikering med LED, gulEgenskaper funktionell säkerhetMTTFd: 701 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %GränssnittGränssnittstyp: IO-link ( via C/Q = klämma 4 )IO-link-version 1.1Apparat-ID: 0x201005 (2101253)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Processdata ingång (styrsida): 2 bit | processdata utgång (styrsida): Ingen"SIO Mode" -stöd: JaKompatibel masterport typ ANormer och direktivens överensstämmelseÖverensstämmelse med normer STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Tillstånd och certifikatKapslingsklass: II Isolationsmärkspänning: 60 V Märkstötspänning: 800 V.UL-godkännande: CULus Listed, General Purpose | klass 2 Power SourceCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Förvaringstemperatur: -40 85 °C (-40... 185 °F)Mekaniska data:Anslutning: skruvklämmor.Anslutningsinformation: Maximalt 2 ledare med samma tvärsnitt kan monteras på en klämhylla! | åtdragningsmoment 1,2 Nm + 10 %Ledningstvärsnitt: Upp till 2,5 mm2 Minsta tvärsnittsarea: Utan ändhylsor 0,5 mm2 , med ändhylsor 0,34 mm2 Största tvärsnittsarea: Utan ändhylsor 2,5 mm2 , med ändhylsor 1,5 mm2Höljets material: Pa/metall med epoxipulverbeläggningFrontyta paHöljeunderdel: PlastKapslingsklass: IP 67Vikt: 275 g.Obs: Åtdragningsmoment 1,8 Nm (hölje)FabriksåterställningFörinställning: Driftläge = brytpunktdrift med stabilitetslarm | kopplingsfunktion = slutare (NO) | kopplingsavstånd = 20 mm
