Name: Pepperl+Fuchs Sensor Induktiv NJ20+U1+E2-Y287109 287109 infälld PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

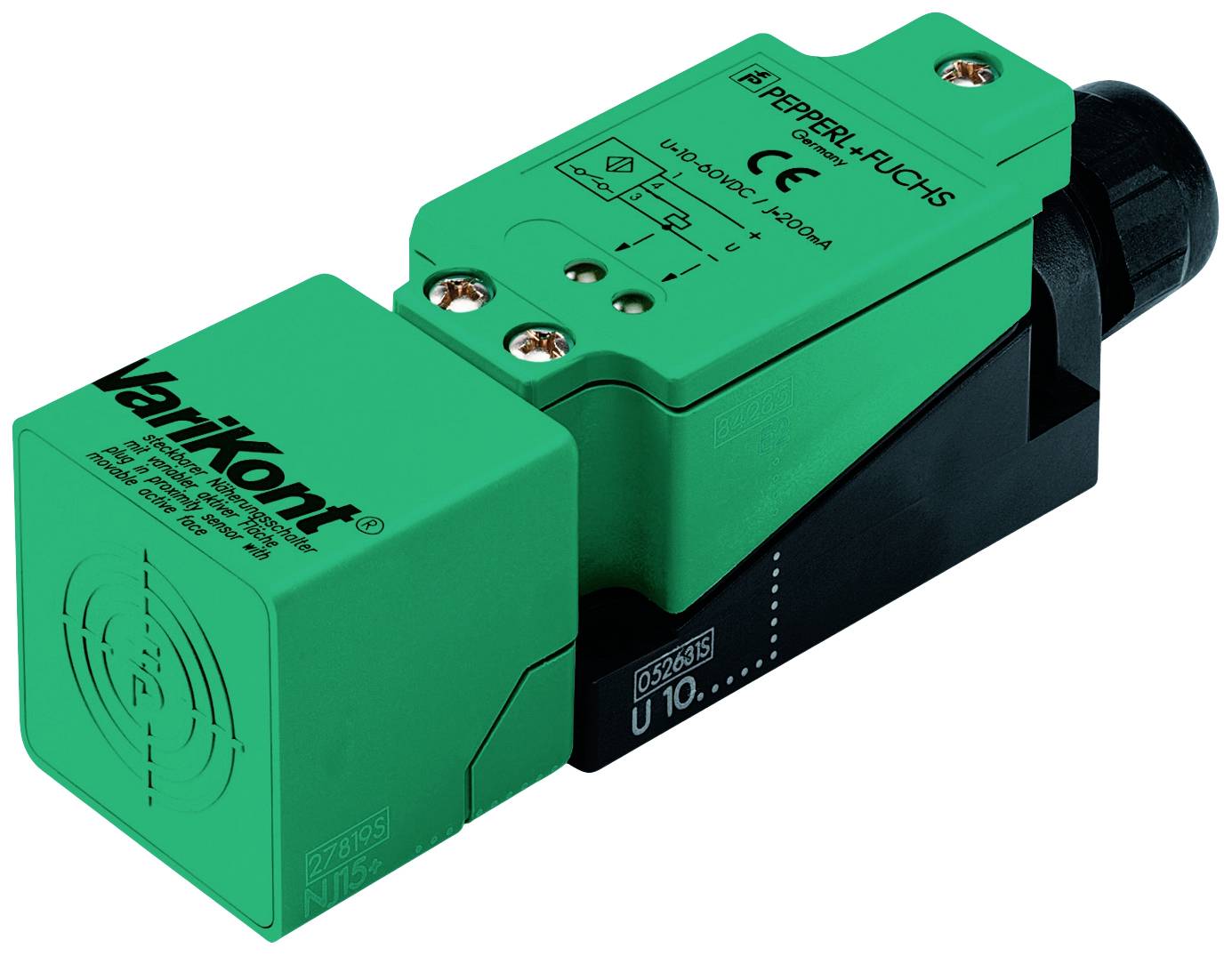

Grön och svart induktiv närhetssensor från 'Pepperl+Fuchs' med Varikont-etikett, för automatiserad industristyrning.

Liknande avbildning

Typ av produkt

Sensor

Driftspänning max.

30 V

Kontakttyp

1 NO

Avkänningsavstånd (max.)

20 mm

Utgångar

PNP

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 21 dec.

Antal

Styck

Toal (7 090,00 kr / stycken)

7 090,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor

Typ: NJ20+U1+E2-Y287109

Driftspänning (min.): 10 V

Driftspänning max.: 30 V

Driftspänning: 10 - 30 V

Kontakttyp: 1 NO

Avkänningsavstånd (max.): 20 mm

Utgångar: PNP

Kapslingsmaterial: PBT

Utförande: Induktiv

Monteringstyp: infälld

Anslutningstyp: Skruvklämma

Egenskaper: LED-visning

Min. temperatur: -25 °C

Max. temperatur: 70 °C

: IP68

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

Kopplingsfrekvens: 150 Hz

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2628347 Pepperl+Fuchs Sensor Induktiv NJ20+U1+E2-Y287109 287109 infälld PNP

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2628347 Pepperl+Fuchs Sensor Induktiv NJ20+U1+E2-Y287109 287109 infälld PNP

Beskrivning

Kopplingsavstånd: 20 mm, montering: Nedsänkt, kopplingsfunktion: Slutare (NO), utgångstyp: PNP, driftspänning: 10... 30 V, driftström 0... 200 mA

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKopplingsfunktion: Slutare (NO)Utgångstyp: PNPKopplingsavstånd: 20 mmInbyggnad försänktUtgångspolaritet: DCSäkrat kopplingsavstånd: 0... 16,2 mmRealkopplingsavstånd: 18... 22 mm typ. 20 mmReduktionsfaktor rAl: 0,35Reduktionsfaktor rCu: 0,35Reduktionsfaktor rV2A (1.4301) : 0,8Typ av utgång: 3-trådEgenskaperDriftspänning: 10 30 VBrytfrekvens: 0... 150 HzHysteres: 1... 10 typ. 5 %Polvändningsskydd: PolningssäkerKortslutningsskydd: TaktgivandeSpänningsfall: ≤ 2,8 V.Spänningsfall vid iL. Spänningsfall iL = 1mA, kopplingselement: 0,5... 2,3 V typ. 0,9 V. Spänningsfall iL = 10mA, kopplingselement: 0,8... 2,2 V typ. 1,4 V. Spänningsfall iL = 20mA, kopplingselement: 0,9... 2,3 V typ. 1,5 V. Spänningsfall iL = 50mA, kopplingselement: 0,9... 2,5 V typ. 1,6 V. Spänningsfall iL = 100mA, kopplingselement: 1... 2,6 V typ. 1,8 V. Spänningsfall iL = 200mA, kopplingselement: 1,2... 2,8 V typ. 2 V.Driftström 0... 200 mARestström: 0... 0,5 mA typ. 0,01 mA Restström TU =40 °C kopplingselement av: ≤ 100 µATomgångsström ≤ 10 mABeredskapsvajer: ≤ 50 msVisning av driftspänning: Lysdiod, grönVisning av omkoppling: Lysdiod, gulEgenskaper funktionell säkerhetMTTFd: 819 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Normer och direktivens överensstämmelseÖverensstämmelse med normer Standarder EN 60947-5-2:2007 | IEC 60947-5-2:2007Tillstånd och certifikatUL-godkännande cULus Listed, General PurposeCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Lagringstemperatur: -25 ... 85 °C (-13 ... 185 °F)Mekaniska data:Anslutning: skruvklämmor.Anslutningsinformation: Maximalt 2 ledare med samma tvärsnitt kan monteras på en klämhylla! | åtdragningsmoment 1,2 Nm + 10 %Ledningstvärsnitt: Upp till 2,5 mm2 Minsta tvärsnittsarea: Utan ändhylsor 0,5 mm2 , med ändhylsor 0,34 mm2 Största tvärsnittsarea: Utan ändhylsor 2,5 mm2 , med ändhylsor 1,5 mm2Kabelförskruvning Obs: Enkelskärningstätningsring: | diameter borrning 7 / 10,5 / 13 / 16 mm | dimensionen av anslutningskabeln måste motsvara det valda hålet i den insnittna trunen.Höljets material: PBT med Viton-tätningar och PVDF-skruvförbandFrontyta PBTKapslingsklass: IP68
