Name: Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15
Brand: Pepperl+Fuchs
SKU: 2627653
Availability: BackOrder

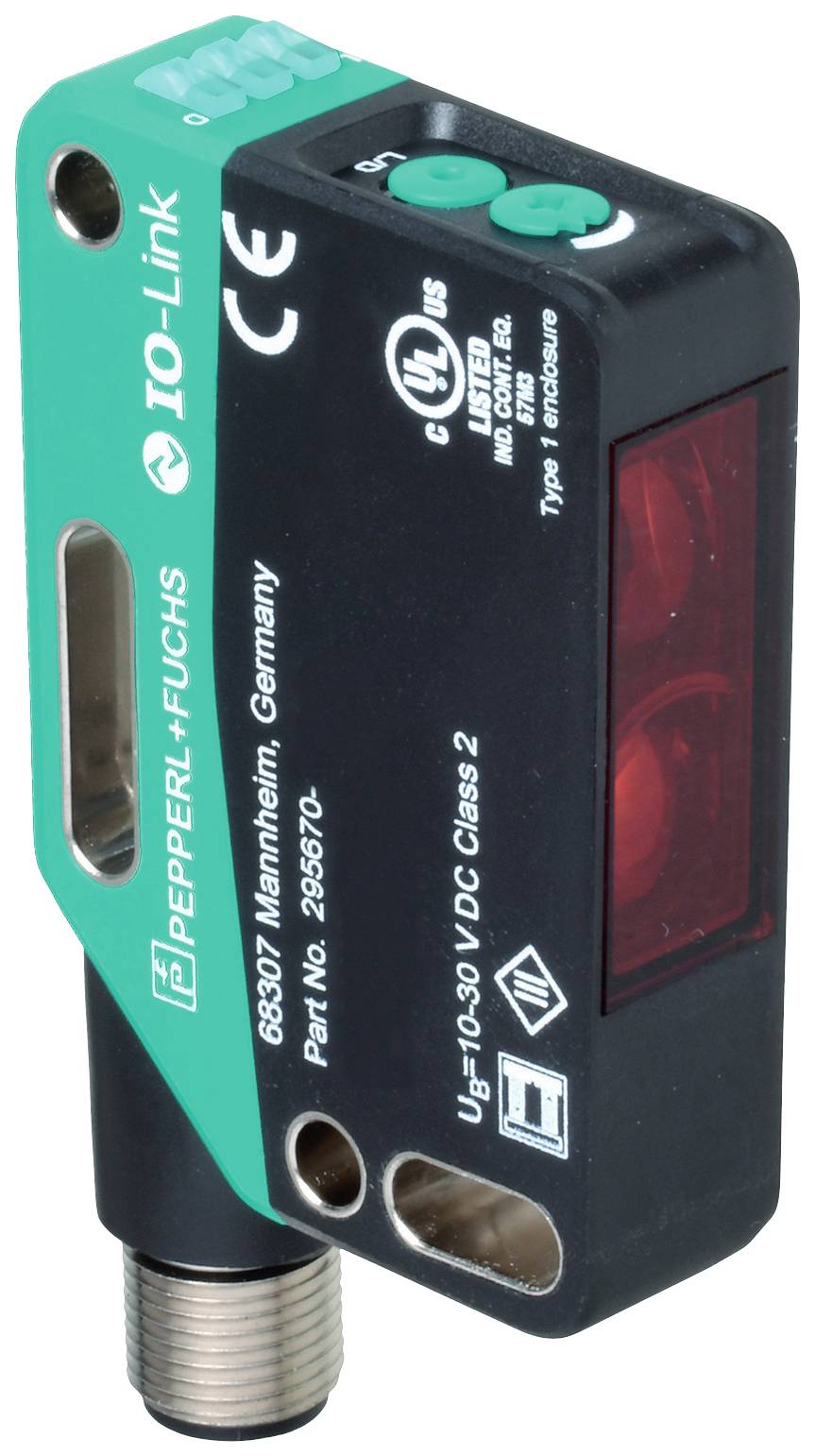

En rektangulär sensor i svart och grönt, märkt med 'Pepperl+Fuchs IO-Link', visar tekniska symboler och specifikationer.

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Avståndsgivare

Driftspänning (min.)

10 V/DC

Driftspänning max.

30 V/DC

Max. räckvidd

300 mm

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 4 jan. 2027

Antal

Styck

Toal (5 990,00 kr / stycken)

5 990,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Förpackningstyp: Piece

Typ av produkt: Avståndsgivare

Typ: OMT300-R201-2EP-IO-V1-L

Innehåll: 1 st

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Växelspänning (max.): 30 V/DC

Växelström (max): 100 mA

Max. bryteffekt: 3 W

Sändare typ: Laserdiod

Stråldiameter: 3 mm

Laserklass: 1

Utgångar: PNP
NPN

Upplösning: 0.1 mm

Räckvidd min. (öppet fält): 100 mm

: 300 mm

: IP67
IP69
IP69 K (i inbyggt tillstånd)

Min. temperatur: 10 °C

Max. temperatur: 60 °C

Längd: 41.7 mm

Bredd: 15 mm

Höjd: 61.7 mm

Mått.: (L x B x H) 41.7 x 15 x 61.7 mm

Gängtyp anslutningssida: M12 x 1

Tillverkarnr.: 295670-100353

Antal poler: 4

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627653 Pepperl+Fuchs OMT300-R201-2EP-IO-V1-L Avståndsgivare 1 st Trådlös - Sändare räckvidd max.: 300 mm (L x B x H) 41.7 x 15

Beskrivning

Ljussändare: Laserdiod, ljustyp: Röd, växelljus, signalutgång: 2 push-pull-utgångar, kortslutningssäker, Polomkastskyddad, spänningstålig, gränssnittstyp: IO-link ( via C/Q = stift 4 ), kopplingstyp: Leveranstillstånd är: C/Q - Pin4: NPN slutande, PNP brytkontakt, IO-Link Q2 - Pin2: NPN slutande, PNP brytkontakt, anslutning: Kontakt: M12 x 1, 4-polig, vridbar 90°, driftspänning: 10... 30 V DC, omgivningstemperatur: 10... 60 °C (50... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterMätområde: 100 300 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2,8 mm i området 350 mm... 800 mm Pulslängd: 5,5 µs Uppdateringshastighet: Ca 2,4 kHz Max. pulsenergi < 40 NJVinkelavvikelse: Max. +/- 1,5°Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 300 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 45000 luxUpplösning: 0,1 mmEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 16 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 0 / typ 3.3Apparat-ID: 0x11191A (1120538)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 3 msProcessdatabredd: Processdataingång 4 byte | processdatautgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångOmkoppling: Leveranstillstånd är: | C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link | Q2 - Pin2: NPN slutare, PNP brytkontaktSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCTillslagstid 2 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014MätnoggrannhetTemperaturdrift 0,05 %/K.Uppvärmningstid: 5 minReproducerbarhet: < 0.5 %Linearitetsfel 0.5 %Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2014 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: 10 60 °C (50... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Apparatstiftdon M12 x 1, 4-poligt, 90° vridbartMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 37 g.

Beskrivning

Version

Allmänna uppgifterMätområde: 100 300 mmReferensobjekt: Standardvit, 100 mm x 100 mmLjuskälla: LaserdiodLjustyp: röd, växelljusData om laser OBS! LASERLJUS, TITTA INTE IN I LJUSSTRÅLEN Laserklass: 1 Våglängd 680 nm Stråldivergens > : 5 mrad, d63 < 2,8 mm i området 350 mm... 800 mm Pulslängd: 5,5 µs Uppdateringshastighet: Ca 2,4 kHz Max. pulsenergi < 40 NJVinkelavvikelse: Max. +/- 1,5°Ljusfläcksdiameter: Ca 3 mm med ett avstånd på 300 mmÖppningsvinkel: ca 0,3 °Ljusgräns för främmande ljus: EN 60947–5-2 : 45000 luxUpplösning: 0,1 mmEgenskaper funktionell säkerhetMTTFd: 560 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Gul LED:statisk på - kopplingsutgång kan aktiveras och är inaktivKontroller: Teach-in-knappKontroller: 5-stegs vridströmbrytare för att välja driftlägenElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: < 16 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Enhetsprofil: Identification and Diagnosis | smart sensor typ 0 / typ 3.3Apparat-ID: 0x11191A (1120538)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 3 msProcessdatabredd: Processdataingång 4 byte | processdatautgång 2 bitar"SIO Mode" -stöd: JaKompatibel masterport typ AUtgångOmkoppling: Leveranstillstånd är: | C/Q - Pin4: NPN slutare, PNP brytkontakt, IO-Link | Q2 - Pin2: NPN slutare, PNP brytkontaktSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCTillslagstid 2 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Lasersäkerhet: EN 60825-1:2014MätnoggrannhetTemperaturdrift 0,05 %/K.Uppvärmningstid: 5 minReproducerbarhet: < 0.5 %Linearitetsfel 0.5 %Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.FDA-godkännande: IEC 60825-1:2014 comptes with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to laser Notice No. 50, dated June 24, 2007OmgivningsförhållandenOmgivningstemperatur: 10 60 °C (50... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Apparatstiftdon M12 x 1, 4-poligt, 90° vridbartMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAVikt: Ca 37 g.
