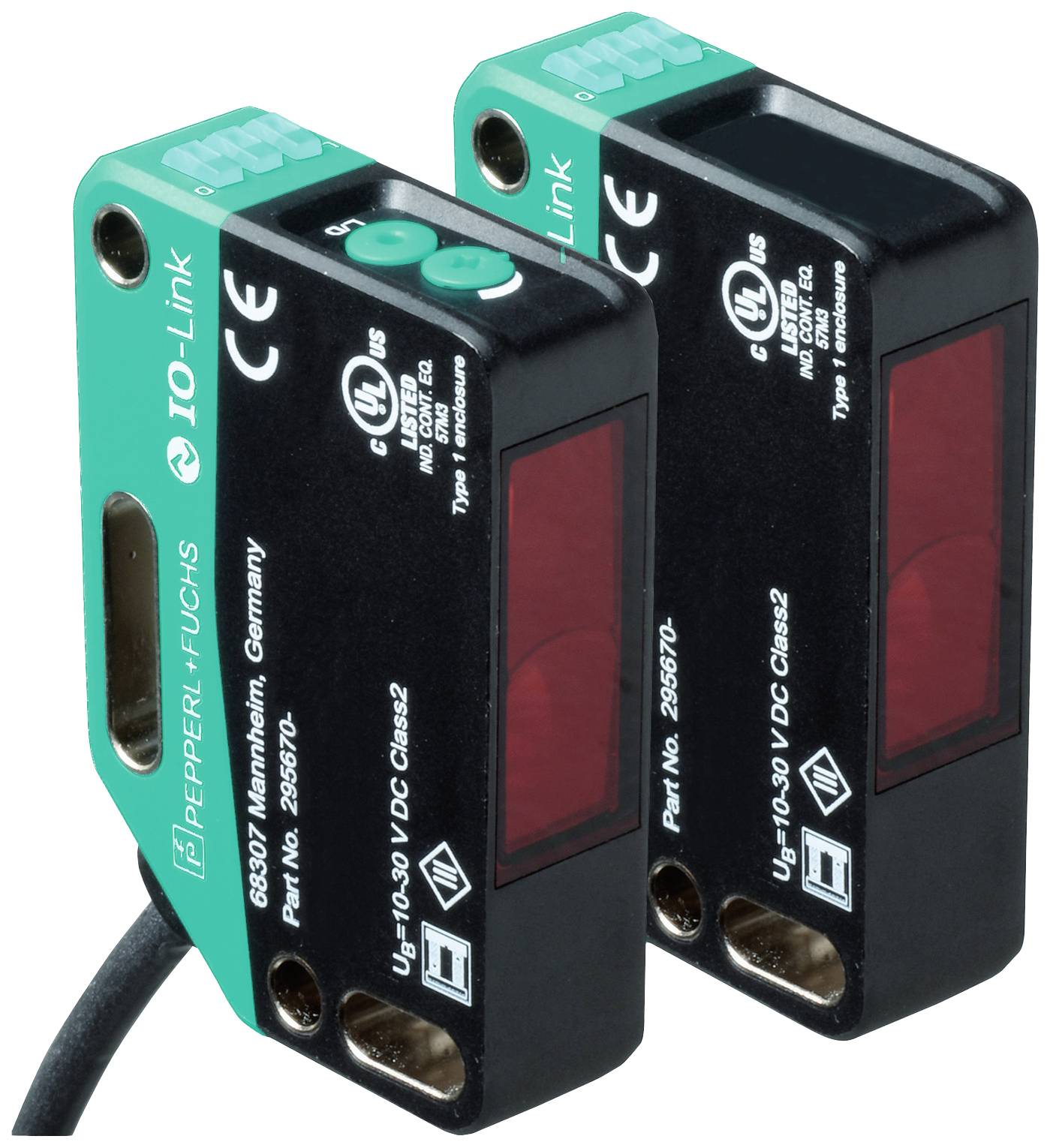

Liknande avbildning

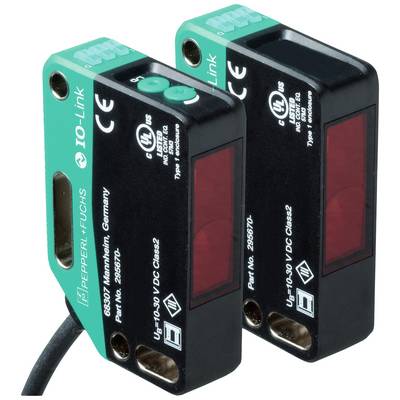

Liknande avbildning
Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-0,3M-V1 301109 Sändare ljusomkoppling, mörkomkoppling, Strömbrytare (l
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Envägs-fotocell
Funktioner
ljusomkoppling
mörkomkoppling
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
M12, 4 polig
Datablad (PDF)
Antal
Toal (2 472,00 kr / stycken)
2 472,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Förpackningstyp
Piece
- Typ av produkt
Envägs-fotocell
- Typ
OBE25M-R201-S2EP-IO-0,3M-V1
- Utförande
Sändare
- Funktioner
ljusomkoppling
mörkomkoppling
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.5 ms
- Kontakttyp
Antivalent
- Utgångar
NPN, öppen
NPN, sluten
PNP, öppnare
PNP, stängare
- Kopplingsfrekvens
1000 Hz
- Anslutningstyp
M12, 4 polig
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
33 m
- Egenskaper
LED-visning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Längd
0.3 m
- Bredd
15 mm
- Höjd
61.7 mm
- Djup
41.7 mm
- Mått.
(L x B x H) 0.3 m x 15 mm x 61.7 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629314 Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-0,3M-V1 301109 Sändare ljusomkoppling, mörkomkoppling, Strömbrytare (l
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629314 Pepperl+Fuchs Envägs-fotocell OBE25M-R201-S2EP-IO-0,3M-V1 301109 Sändare ljusomkoppling, mörkomkoppling, Strömbrytare (l
Beskrivning
Räckvidd för drift: 0... 25 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 2 mottaktsutgångar, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-link /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagning, anslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), fast kabel -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE OBE25M-R201-S-IO-0,3 M-V1MOTTAGARE OBE25M-R201-2EP-IO-0,3 M-V1Allmänna uppgifterRäckvidd för drift: 0... 25 mGränsräckvidd 33 mLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppRiktningshjälp: Lysdiod röd (i mottagaroptik) | lyser konstant vid strålavbrott | blinkar när brytpunkten har nåtts, | när funktionsreserven har uppnåttsLjusfläcksdiameter: Ca 850 mm med ett avstånd på 25 m.Öppningsvinkel: ca 2 °Ljusgräns för främmande ljus: EN 60947–5-2 : 40000 luxEgenskaper funktionell säkerhetMTTFd: 462 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 60 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareManöverelement: Mottagare: KänslighetsjusteringElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 15 mA | mottagare: ≤ 15 mA vid 24 V driftspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )Enhetsprofil: Identification and Diagnosis | smart sensor: | mottagare: Typ 2.4 | sändare: -Överföringshastighet OM2 (38,4 kbit/s)IO-link version 1.1Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdataingång: 0 bit | processdatautgång: 1 bit | mottagare: | processdataingång: 2 bit | processdatautgång: 2 bitSIO-Mode-stöd: JaApparat ID: Sändare: 0x111411 (1119249) | mottagare: 0x111311 (1118993)Kompatibel masterport typ AIngångTestingång: Sändarfrånkoppling vid +UButgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link | /Q - Pin2: NPN öppnare / ljustillslagning, PNP slutare / mörkertillslagningSignalutgång: 2 push-pull-utgångar, kortslutningssäker, polaritetsskyddad, överspänningsfastBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatUL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1CCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -20... 60 °C (-4... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 15 mmHöjd 61,7 mmHöljesdjup 41,7 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M12 x 1, 4-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAMått: Sändare: Ca 55 g mottagare: Ca 55 g.Kabellängd: 0,3 m
