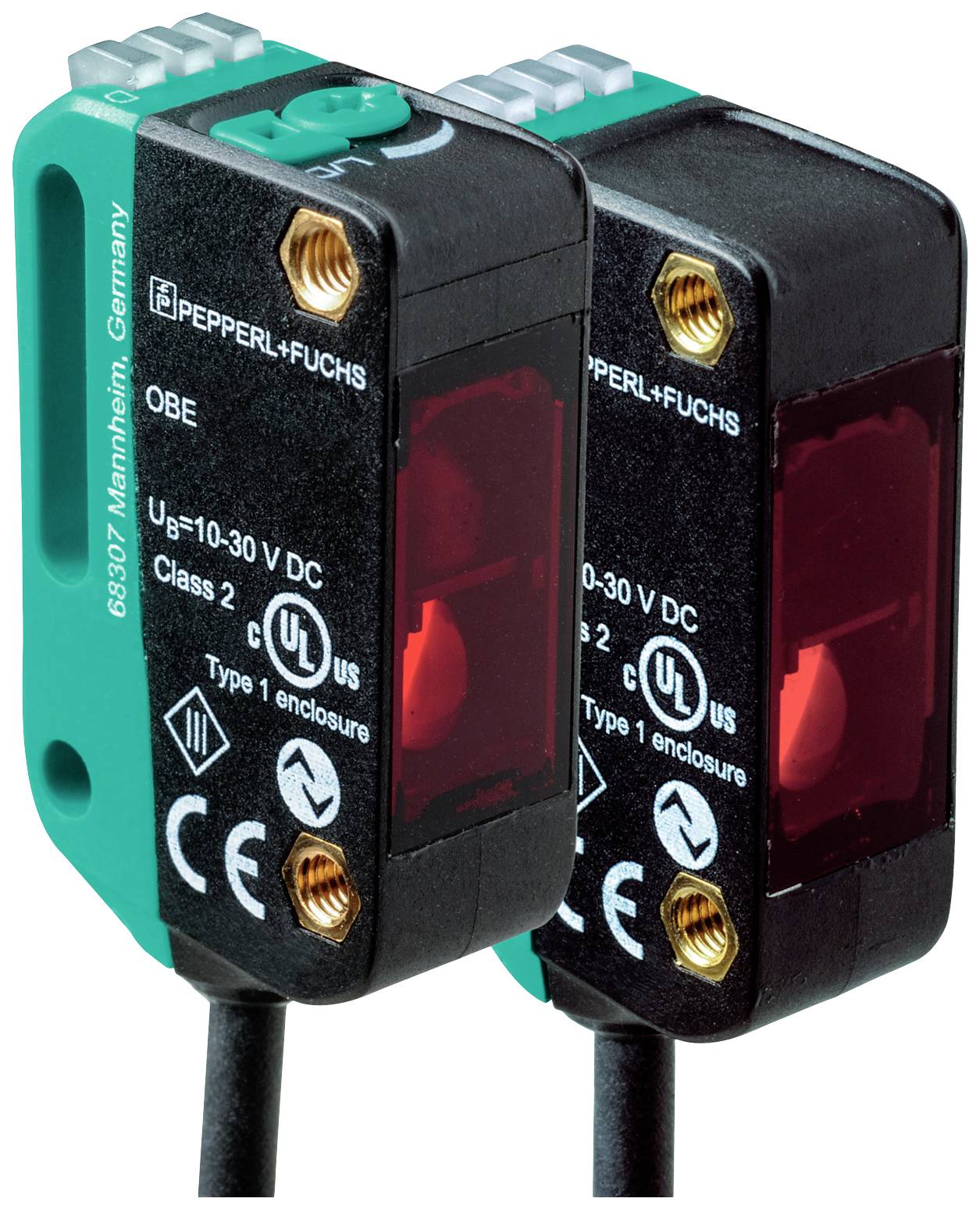

Pepperl+Fuchs Envägs-fotocell OBE12M-R100-SEP-IO-0,3M-V3 281002 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Envägs-fotocell
Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
Driftspänning max.
30 V/DC
Anslutningstyp
M8
Typ
OBE12M-R100-SEP-IO-0,3M-V3
Datablad (PDF)
Antal
Toal (1 512,00 kr / stycken)
1 512,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Typ av produkt
Envägs-fotocell
- Typ
OBE12M-R100-SEP-IO-0,3M-V3
- Funktioner
Strömbrytare (ljus-EIN/mörk-EIN)
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Svarstid
0.5 ms
- Kontakttyp
1 PNP
- Utgångar
NPN, sluten
PNP, öppnare
- Kopplingsfrekvens
1000 Hz
- Anslutningstyp
M8
- Kabellängd
0.3 m
- Kapslingsmaterial
Polykarbonat
- Sändare typ
LED Röd
15 m
- Egenskaper
LED-visning
- Min. temperatur
-40 °C
- Max. temperatur
60 °C
- Bredd
11 mm
- Höjd
37.1 mm
- Djup
21.5 mm
- Mått.
(B x H x D) 11 x 37.1 x 21.5 mm
- Innehåll
1 st
- Trådlös laddningsfunktion
Nej
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 2629273 Pepperl+Fuchs Envägs-fotocell OBE12M-R100-SEP-IO-0,3M-V3 281002 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 2629273 Pepperl+Fuchs Envägs-fotocell OBE12M-R100-SEP-IO-0,3M-V3 281002 Strömbrytare (ljus-EIN/mörk-EIN) 1 st
Beskrivning
Räckvidd för drift: 0... 12 m, ljussändare: LED, ljustyp: Röd, växelljus, signalutgång: 1 mottaktsutgång, Kortslutningssäker, polvändningsskyddad, överspänningsfast, gränssnittstyp: IO-link ( med C/Q = PIN 4 ), anslutningstyp: Sensorns kretstyp kan kopplas om. Leveranstillståndet är C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-Link, anslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-polig, driftspänning: 10... 30 V DC, omgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Version
- Enskilda komponenterSÄNDARE: OBE12M-R100-S-IO-0,3 M-V3MOTTAGARE OBE12M-R100-EP-IO-0,3 M-V3Allmänna uppgifterRäckvidd för drift: 0... 12 mGränsräckvidd 15 mLjussändare: LysdiodLjustyp: röd, växelljusLed-riskgruppsmärkning: Fri gruppLjusfläcksdiameter: Ca 65 mm med ett avstånd på 1 m.Öppningsvinkel: 3,7 °Ljusgräns för främmande ljus: EN 60947–5-2 : 30000 luxEgenskaper funktionell säkerhetMTTFd: 462 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Lysdiod grön: | statiskt till - Power-On | blinkande (4 Hz) - kortslutning | blinkande med kort avbrott (1 Hz) - IO-link lägeFunktionsvisning: Lysdiod gul: | statiskt till - ljusväg fri | statiskt av - objekt upptäckt | blinkande (4 Hz) - underskridning av funktionsreservenKontroller: Mottagare: Ljus-/mörker-omkopplareManöverelement: Mottagare: KänslighetsjusteringParametreringsindikering: IO-link kommunikation: Grön LED slås av kort (1 Hz)Elektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 14 mA | mottagare: ≤ 13 mA vid 24 V matningsspänningSkyddsklass: IIIGränssnittGränssnittstyp: IO-link ( via C/Q = PIN 4 )IO-link-version 1.1Apparat-ID: Sändare: 0x110401 (1115137) | mottagare: 0x110301 (1114881)Överföringshastighet OM2 (38,4 kbit/s)Min./max. Cykeltid 2,3 msProcessdatabredd: Sändare: | processdatautgång: 2 bit | mottagare: | processdataingång: 2 bit | processdatautgång: 2 bit"SIO Mode" -stöd: JaKompatibel masterport typ AIngångTestingång: Sändarfrånkoppling vid +UButgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Leveranstillståndet är: | C/Q - Pin4: NPN slutare / mörkerkoppling, PNP brytkontakt / ljustillslagning, IO-linkSignalutgång 1 mottaktsutgång, kortslutningssäker, polvändningssäker, överspänningssäkerBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Brukskategori: DC-12 och DC-13Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseKommunikationsgränssnitt: IEC 61131-9Produktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: E87056 , cULus Listed , " Class 2" -nätenhet, typ Rating 1OmgivningsförhållandenOmgivningstemperatur: -40 60 °C (-40... 140 °F), kabel fast installerad | -25... 60 °C (-13 ... 140 °F), kabel rörlig och inte för dragkedjorFörvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 37,1 mmHöljesdjup 21,5 mmKAPSLINGSKLASS: IP67 / IP69 / IP69KAnslutning: Fast kabel 300 mm med kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAMått: Sändare: Ca 10 g mottagare: Ca 10 g.Kabellängd: 0,3 m
