Name: Pepperl+Fuchs Envägs-fotocell M100/MV100-RT/76b/98/102 223944 ljusomkoppling 1 st
Brand: Pepperl+Fuchs
SKU: 2629010
Availability: BackOrder

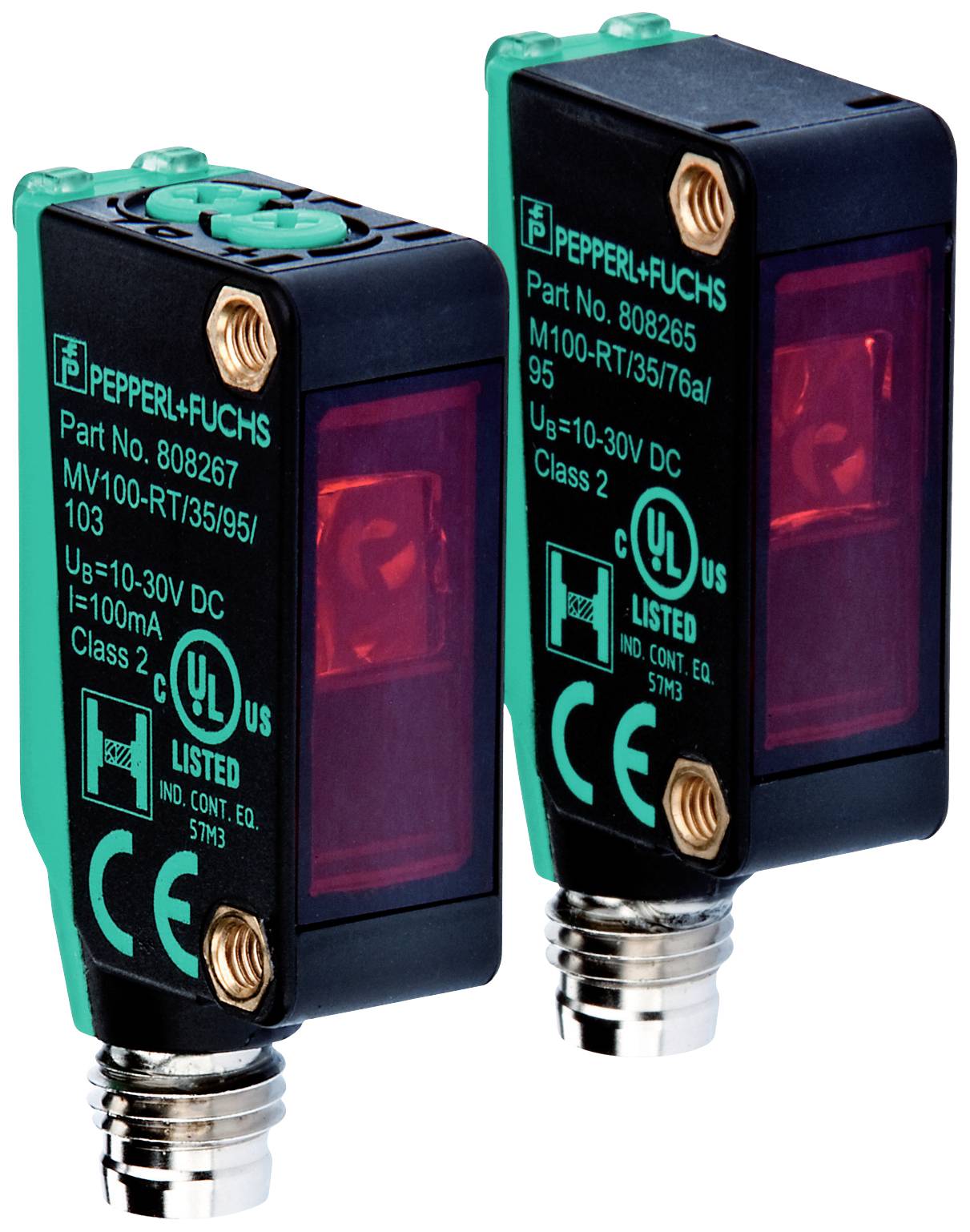

Två optiska sensorer från Pepperl+Fuchs med gröna och röda markeringar. Modellnummer och tekniska specifikationer är synliga.

Liknande avbildning

Typ av produkt

Envägs-fotocell

Funktioner

ljusomkoppling

Driftspänning max.

30 V/DC

Anslutningstyp

Typ

M100/MV100-RT/76b/98/102

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 20 nov.

Antal

Styck

Toal (1 890,00 kr / stycken)

1 890,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Envägs-fotocell

Typ: M100/MV100-RT/76b/98/102

Funktioner: ljusomkoppling

Driftspänning (min.): 10 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 10 - 30 V/DC

Svarstid: 0.5 ms

Utgångar: NPN

Kopplingsfrekvens: 1000 Hz

Anslutningstyp: M8

Kapslingsmaterial: PC

Sändare typ: LED Röd

Ljusflöde: axial

: 15 m

Min. temperatur: -30 °C

Max. temperatur: 60 °C

Bredd: 11 mm

Höjd: 31 mm

Djup: 20 mm

Mått.: (B x H x D) 11 x 31 x 20 mm

Innehåll: 1 st

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2629010 Pepperl+Fuchs Envägs-fotocell M100/MV100-RT/76b/98/102 223944 ljusomkoppling 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2629010 Pepperl+Fuchs Envägs-fotocell M100/MV100-RT/76b/98/102 223944 ljusomkoppling 1 st

Beskrivning

Räckvidd för drift: 0... 10 m, ljussändare: Lysdiod, ljustyp: Röd, växelljus, signalutgång: 1 NPN-utgång, Kortslutningssäker, polvändningssäker, öppen kollektor, kopplingstyp: Sensorns kopplingstyp kan kopplas om. Grundutförandet är: Aktiv vid belysning, anslutning: Kontakt M8 x 1, 3-polig, driftspänning: 10... 30 V DC, omgivningstemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Enskilda komponenterSändare: M100-RT/ 76b/98Mottagare MV100-RT/98/102Allmänna uppgifterRäckvidd för drift: 0... 10 mGränsräckvidd 15 mLjussändare: LysdiodLjustyp: röd, växelljusLjusfläcksdiameter: Ca 1 m med ett avstånd på 15 m.Öppningsvinkel: Ca 2°Ljusflöde: FramifrånLjusgräns för främmande ljus: EN 60947–5-2Egenskaper funktionell säkerhetMTTFd: 860 a.Användningstid (TM): 20 a.Diagnostäckningsgrad (DC): 0 %Display/kontrollerDriftindikering: Led grön: Nät på (Power on)Funktionsvisning: Mottagare: Gul LED, lyser vid fri ljusstråle, blinkar när funktionsreserven underskrids, av vid strålavbrottManöverelement: KänslighetsjusteringKontroller: Ljus-/mörkeromkopplareElektriska data:Driftspänning: 10 30 V DCPulsationskraft: Max. 10 %Tomgångsström: Sändare: ≤ 15 mA | mottagare: ≤ 8 mAIngångTestingång: Sändarfrånkoppling vid 0 V.UtgångKopplingstyp: Sensorns kretstyp är omkopplingsbar. Grundutförandet är: LjustillslagningSignalutgång 1 NPN-utgång, kortslutningssäker, polvändningssäker, öppen kollektorBrytspänning max: 30 V/DCKopplingsström: max. 100 mA (resistiv last)Spänningsfall ≤ 1,5 V DCBrytfrekvens 1000 HzReaktiv tid 0,5 msÖverensstämmelseProduktstandard: EN 60947-5-2Tillstånd och certifikatEAC-ÖVERENSSTÄMMELSE TR CU 020/2011UL-godkännande: CULus Listed, klass-2-strömkälla eller UL-listad nätenhet med begränsad spänningsutgång med eventuell integrerad) säkring (max. 3.3 A enligt UL248), typ 1-höljeCCC-godkännande: Produkter vars maximala driftspänning på ≤ 36 V är inte föremål för godkännande och därför inte är märkta med CCC-märkning.OmgivningsförhållandenOmgivningstemperatur -30 60 °C (-22 ... 140 °F)Förvaringstemperatur: -40 70 °C (-40... 158 °F)Mekaniska data:Höljets bredd: 11 mmHöjd 31 mmHöljesdjup 20 mmKapslingsklass: IP 67Anslutning: Kontakt M8 x 1, 3-poligMaterial Hölje: PC (polykarbonat) Ljusflöde: PMMAJord: Ca 20 g (sändare och mottagare)Vridmoment fästskruvar 0,6 Nm
