Name: Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O Modul Industrial Ethernet Antal ingångar: 16 x Antal utgångar: 8 x Antal
Brand: Pepperl+Fuchs
SKU: 2627290
Availability: BackOrder

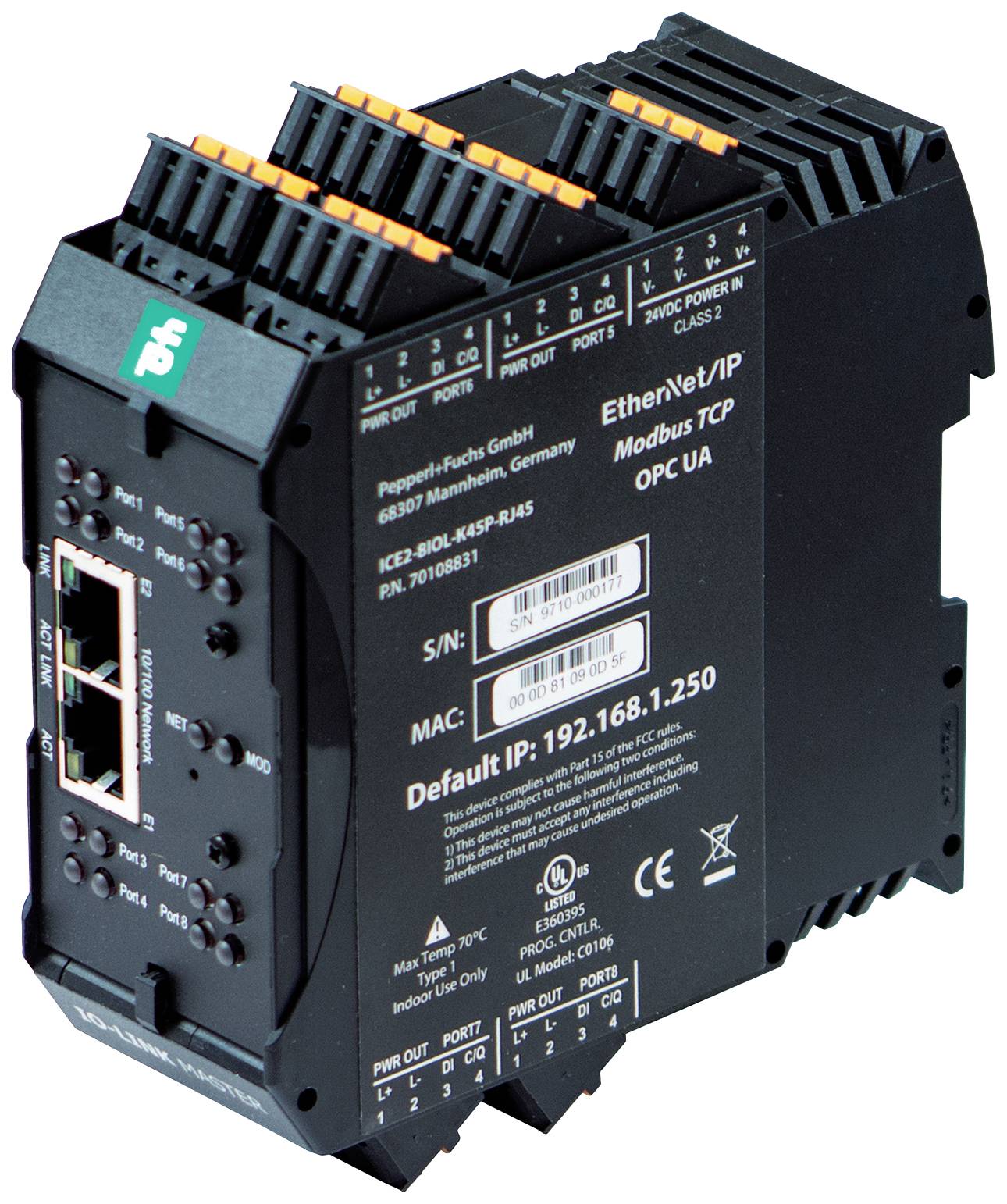

Industriellt styrmodul med flera Ethernet-portar, primärt avsedd för Modbus TCP-, Ethernet/IP- och OPC UA-protokoll.

Liknande avbildning

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (8 952,00 kr / stycken)

9 592,00 kr

-7 %

8 952,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: I/O Modul

Gränssnitt: Industrial Ethernet

Typ: ICE3-8IOL-K45P-RJ45

Driftspänning: 24 V/DC

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 °C (min)

Antal I/O: 8

Antal ingångar: 16 x

Antal utgångar: 8 x

Mått.: (B x H) 45.2 mm x 118.2 mm

Höjd: 118.2 mm

Bredd: 45.2 mm

Tillverkarnr.: 70108832

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627290 Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O Modul Industrial Ethernet Antal ingångar: 16 x Antal utgångar: 8 x Antal

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627290 Pepperl+Fuchs 70108832 ICE3-8IOL-K45P-RJ45 I/O Modul Industrial Ethernet Antal ingångar: 16 x Antal utgångar: 8 x Antal

Beskrivning

Profinet IO-link-Master med 8 in-/utgångar, din-skena, push-in-kontaktdon, gränssnittstyp: Industrial Ethernet, protokoll: PROFINET IO + Modbus TCP + OPC UA, överföringshastighet: 10/100 Mbit/s, antal/typ: 8 x IO-link Class A (X1 - X8) kan konfigureras som: Max. 8 IO-link och 8 digitala ingångar max. 16 digitala ingångar max. 8 digitala ingångar och 8 digitala utgångar kortslutningssäker, omgivningstemperatur: -40... 70 °C (-40... 158 °F), skyddsklass: IP20, anslutning: Strömförsörjning push-in-kontaktdon fältbuss RJ45 in-/utgångar push-in-kontakt, fäste: Din-skena

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E360395
Display/kontroller
Led-visning: Se handbok
Elektriska data:
Nominell driftspänning 18... 30 V DC
Allmän information: Redundant strömförsörjning
Nominell spänning: 24 V/DC.
Nominell ström: 3,7 A
Strömförbrukning: typ. 155 mA
Tillåten strömbelastning: Summastström 3,2 A per modul
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikaliskt RJ45
Protokoll: PROFINET IO med Media Redundancy Protocol (MRP) + Modbus TCP + OPC UA + MQTT | Modbus max. PDI: 33 gånger per sekund | OPC UA max. PDI-uppdateringshastighet: 20 gånger per sekund | MQTT max. PDI-uppdateringshastighet: 10 gånger per sekund
Överföringshastighet: 10/100 Mbit/s
In-/utgångar
Antal/typ: 8 x IO-link Class A (X1 - X8) | kan konfigureras som: | max. 8 IO-link och 8 digitala ingångar | max. 16 digitala ingångar | max. 8 digitala ingångar och 8 digitala utgångar | kortslutningssäker
Sensorförsörjning: Max. 200 mA per port via L+ (stift 1)
Utgångsström max. 200 mA per port via C/Q (stift 4)
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
Överensstämmelse med normer
KAPSLINGSKLASS EN 60529
Fältbussstandard: Typ 1 enligt IEC 61131-2, en 61131-9
Elektrisk säkerhet CSA C22.2 Nr. 61010-1-12 / CSA C22.2 Nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Emission: EN 61000-6-4, FCC, avsnitt 15, underavsnitt B, ICES-001, AS/NZS CISPR 11
IMMUNITET: EN 61000-6-2 , EN 61131-2 , EN 61131-9
Chocktålighet: EN 60068-2-27
Omgivningsförhållanden
Omgivningstemperatur: -40 70 °C (-40... 158 °F)
Förvaringstemperatur: -40 70 °C (-40... 158 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 2000 m
Stöt- och vibrationstålighet 15 g, 11 ms, halvhus
Vibrationstålighet: 5–8 Hz, 3,5 mm deplacement, 8,4–150 Hz, 1,0 g acceleration
Mekaniska data:
Husets längd: 113,6 mm
Höljets bredd: 45,2 mm
Höjd 118,2 mm
Kapslingsklass: IP20
Anslutning: Strömförsörjning Push-in-kontakter | fältbuss RJ45 | in- /utgångar push-in-kontaktdon
Material
Hölje: Polyamid, UL94V-0
Vikt: 250 g.
Konstruktion kopplingsskåpsmodul
Fäste: Din-skena
