Name: Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Gateway RS-422, Gateway, Industrial Ethernet, RJ-45, RS-485, D-SUB9, RS-2
Brand: Pepperl+Fuchs
SKU: 2627213
Availability: BackOrder

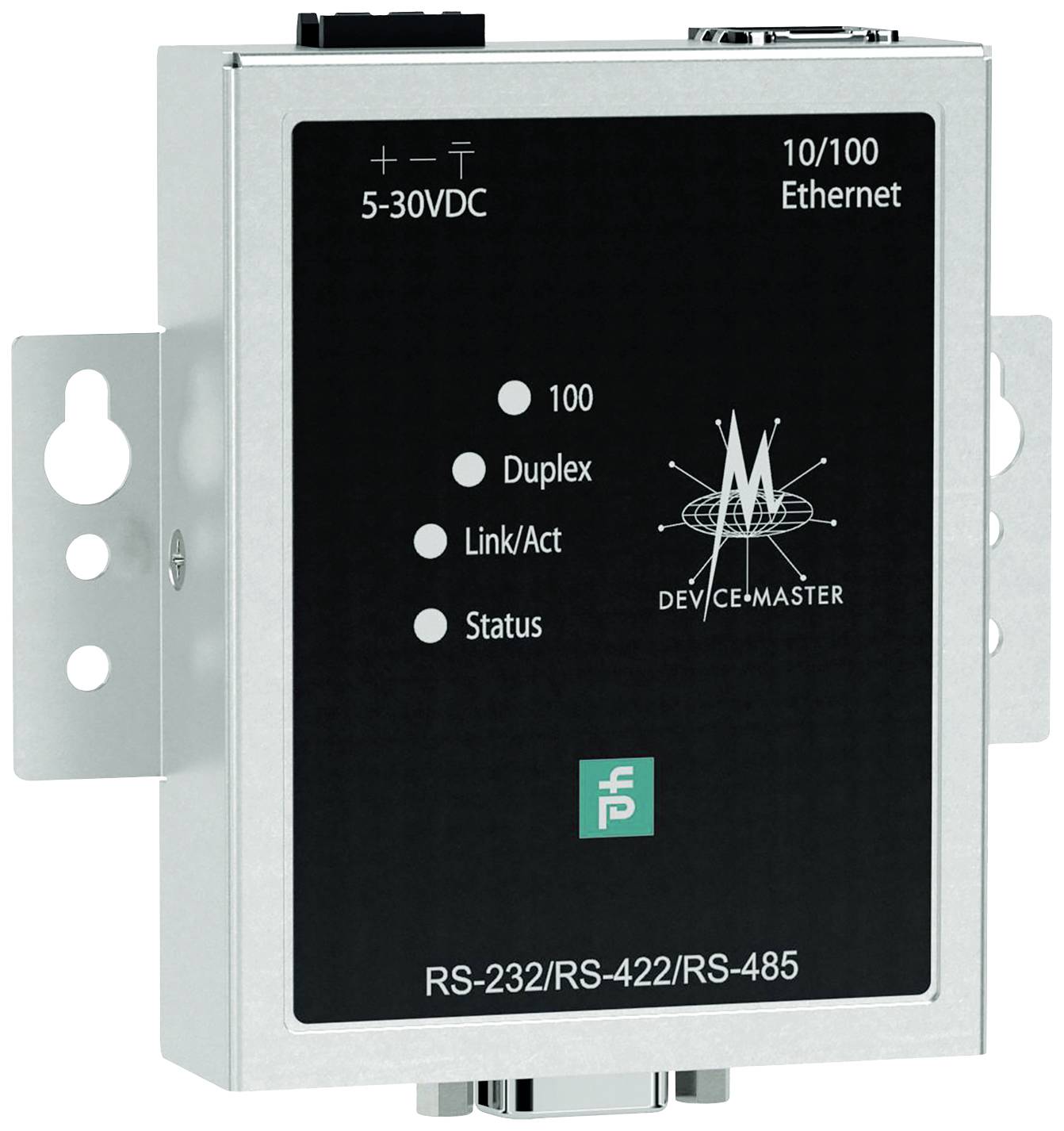

En industriell Ethernet-till-seriell-konverterare med anslutningar för RS-232, RS-422, RS-485 och statusindikatorer.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans fre 27 nov.

Antal

Styck

Toal (5 790,00 kr / stycken)

5 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Gateway

Gränssnitt: RS-422
Gateway
Industrial Ethernet
RJ-45
RS-485
D-SUB9
RS-232

Typ: ICDM-RX/TCP-DB9/RJ45-PM

Driftspänning: 24 V/DC

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 °C (min)

Antal I/O: 1

Mått.: (B x H) 20.3 mm x 71.1 mm

Höjd: 71.1 mm

Bredd: 20.3 mm

Tillverkarnr.: 70104885

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627213 Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Gateway RS-422, Gateway, Industrial Ethernet, RJ-45, RS-485, D-SUB9, RS-2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627213 Pepperl+Fuchs 70104885 ICDM-RX/TCP-DB9/RJ45-PM Gateway RS-422, Gateway, Industrial Ethernet, RJ-45, RS-485, D-SUB9, RS-2

Beskrivning

Seriell enhetserver 1 port panelinbyggnad DB9, gränssnittstyp: Valbar programvara gränssnitt: RS-232 RS-422 RS-485 2-tråd, protokoll: RAW seriell, gränssnittstyp: Industrial Ethernet, protokoll: TCP/IP, överföringshastighet: 10/100 Mbit/s, omgivningstemperatur: -40 75 °C (-40... 167 °F), anslutning: Strömförsörjning: Anslutningsfärdig skruvklämma fältbuss: 1 x RJ45 in- /utgångar: 1 x DB9, fastsättning: Kopplingsskåpmontering

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E185802
Egenskaper funktionell säkerhet
MTBF 48,4 a.
Display/kontroller
Led-visning: Se handbok
Elektriska data:
Nominell driftspänning 5... 30 V DC
Nominell spänning: 24 V/DC.
Gränssnitt
Gränssnittstyp: Valbar programvara: RS-232 RS-422 RS-485 2-tråd
Fysisk: 1 x DB9
Protokoll: RAW seriellt
Stöder baudhastigheter 300 Mbit/s upp till 230 kbit/s
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikaliskt 1x RJ45
Protokoll TCP/IP
YTTERLIGARE PROTOKOLL: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP- och UDP-Socket-tjänster, Telnet och TFTP, och stöder IP Multicast-dataöverföring
Överföringshastighet: 10/100 Mbit/s
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 55022:2010 , AS/NZS CISPR 22; 2009 + A1: 2010 , EN 61000-6-4 , EN 55032
Överensstämmelse med normer
Elektrisk säkerhet CSA C22.2 Nr. 60950 / CSA C22.2 Nr. 60950/UL60950 |
Emission: As/NzS en 55022, FCC, avsnitt 15, underavsnitt B, ICES-003, CISPR 22
Immunitet: EN 61000-6-2, en 55024
Omgivningsförhållanden
Omgivningstemperatur: -40 75 °C (-40... 167 °F)
Förvaringstemperatur: -40 85 °C (-40... 185 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 3048 m
Mekaniska data:
Husets längd: 91,4 mm
Höljets bredd: 20,3 mm
Höjd 71,1 mm
Kapslingsklass: IP20
Anslutning: Strömförsörjning: Pluggbar skruvklämma | fältbuss: 1 x RJ45 | in- /utgångar: 1 x DB9
Material
Hölje: Rostfritt stål
Vikt: 220 g.
Konstruktion kopplingsskåpsmodul
Fäste: Panelmontering
