Name: Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus Gateway Antal ingångar: 1 x Antal utgångar: 1 x Antal I/O
Brand: Pepperl+Fuchs
SKU: 2627210
Availability: BackOrder

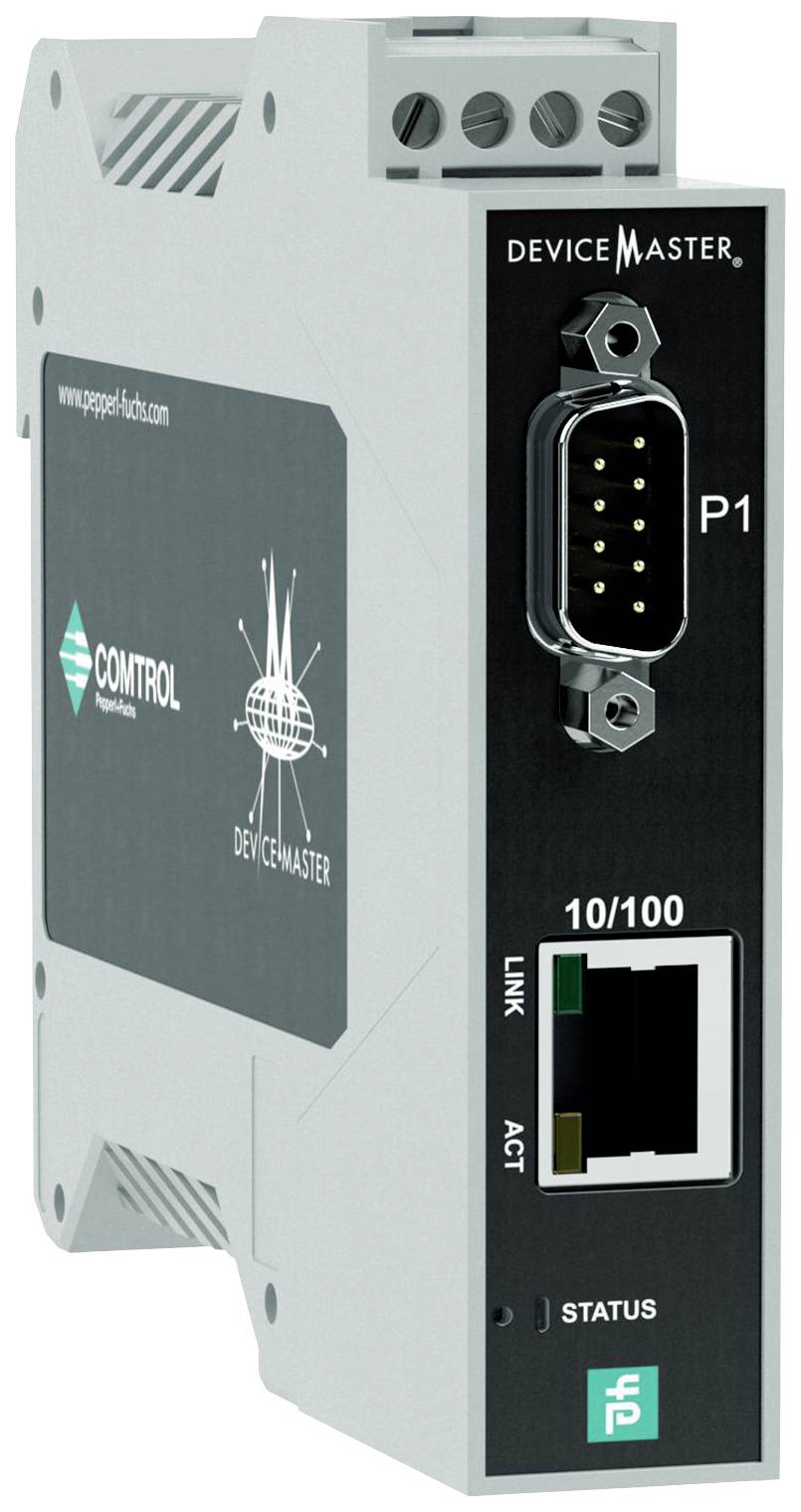

'DeviceMaster' seriell port-till-Ethernet-konverterare, modell P1. Grå med flera anslutningar, lämplig för industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans mån 21 dec.

Antal

Styck

Toal (6 390,00 kr / stycken)

6 390,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Gateway

Gränssnitt: Modbus Gateway

Typ: ICDM-RX/MOD-DB9/RJ45-DIN

Driftspänning: 24 V/DC

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 °C (min)

Antal I/O: 1

Antal ingångar: 1 x

Antal utgångar: 1 x

Mått.: (B x H) 22.9 mm x 99.1 mm

Höjd: 99.1 mm

Bredd: 22.9 mm

Tillverkarnr.: 70104882

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627210 Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus Gateway Antal ingångar: 1 x Antal utgångar: 1 x Antal I/O

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627210 Pepperl+Fuchs 70104882 ICDM-RX/MOD-DB9/RJ45-DIN Gateway Modbus Gateway Antal ingångar: 1 x Antal utgångar: 1 x Antal I/O

Beskrivning

Modbus-Gateway 1-Port din-din-skena DB9, gränssnittstyp: Valbar programvara: RS-232 , RS-422 , RS-485 (2- och 4-trådig), protokoll: MODBUS, gränssnittstyp: Industrial Ethernet, protokoll: MODBUS TCP/IP, överföringshastighet: 10/100 Mbit/s, omgivningstemperatur: -40 75 °C (-40... 167 °F), anslutning: Strömförsörjning: Skruvklämmor fältbuss: 1 x RJ45 in- /utgångar: 1 x DB9, fastsättning: Din-skena

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E360395
Egenskaper funktionell säkerhet
MTBF 61,4 a.
Display/kontroller
Led-visning: Se handbok
Elektriska data:
Nominell driftspänning 5... 30 V DC
Allmän information: Redundant strömförsörjning
Nominell spänning: 24 V/DC.
Gränssnitt
Gränssnittstyp: Valbar programvara: RS-232 , RS-422, RS-485 (2- och 4-trådig)
Fysisk: 1 x DB9
Protokoll: Modbus
Stöder baudhastigheter 300 Mbit/s upp till 230 kbit/s
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikaliskt 1x RJ45
PROTOKOLL: MODBUS TCP/IP
YTTERLIGARE PROTOKOLL: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP- och UDP-Socket-tjänster, Telnet och TFTP, och stöder IP Multicast-dataöverföring
Överföringshastighet: 10/100 Mbit/s
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 61000-6-4 , EN 55032
Överensstämmelse med normer
Kapslingsklass: NEMA TS2
Elektrisk säkerhet CSA C22.2 Nr. 61010-1-12 / CSA C22.2 Nr. 61010-1-201 | UL 61010-1 / UL 61010-1-201
Emission: EN 61000-6-4, en 55032, FCC, avsnitt 15, underavsnitt B, ICES-003, AS/NZS CISPR 32
Immunitet: EN 61000-6-2, en 55024
Omgivningsförhållanden
Omgivningstemperatur: -40 75 °C (-40... 167 °F)
Förvaringstemperatur: -40 85 °C (-40... 185 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 3048 m
Mekaniska data:
Husets längd: 114,8 mm
Höljets bredd: 22,9 mm
Höjd 99,1 mm
Kapslingsklass: IP20
Anslutning: Strömförsörjning: Skruvklämmor | fältbuss: 1 x RJ45 | in- /utgångar: 1 x DB9
Material
Hölje: Polyamid, UL94V-0
Vikt: 113,4 g.
Konstruktion kopplingsskåpsmodul
Fäste: Din-skena
