Name: Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O Modul Ethernet/IP Antal ingångar: 16 x Antal utgångar: 8 x Antal I/O: 16 2
Brand: Pepperl+Fuchs
SKU: 2627630
Availability: BackOrder

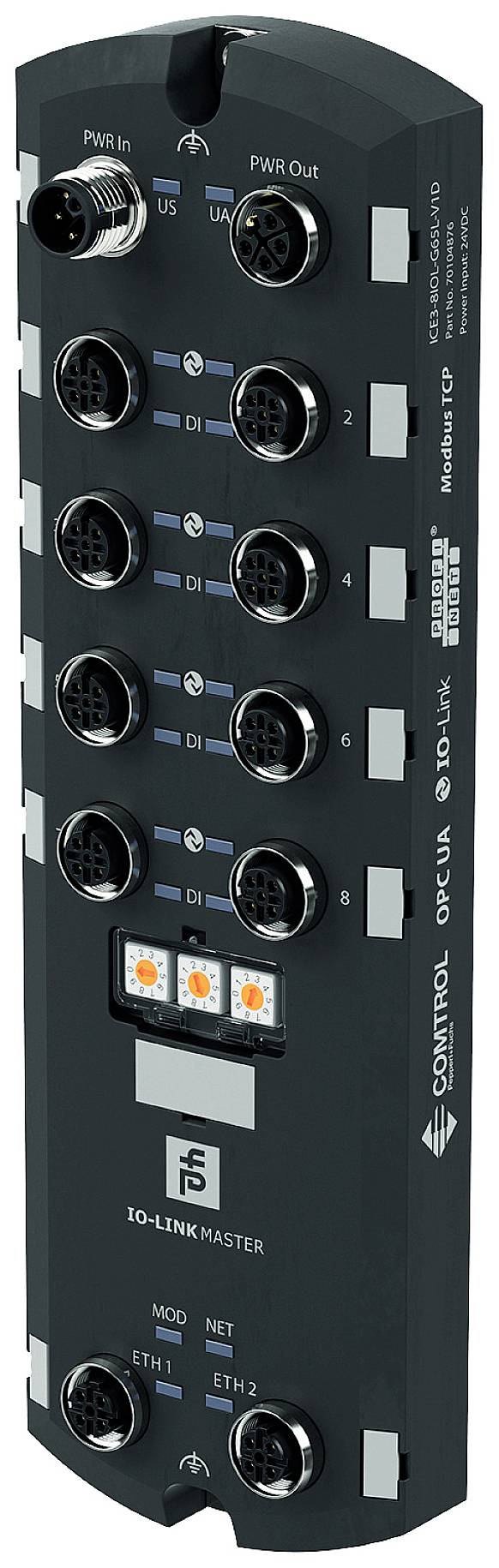

En IO-Link-mastermodul med flera anslutningar, två Ethernet-portar och LED-indikatorer för driftstatus.

Liknande avbildning

Datablad (PDF)

EAN:

Fabrikatsnr.

Artikelnr.:

Leverans tis 22 dec.

Antal

Styck

Toal (11 790,00 kr / stycken)

11 790,00 kr

inkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: I/O Modul

Gränssnitt: Ethernet/IP

Typ: ICE2-8IOL-G65L-V1D

Driftspänning: 24 V/DC

Min. drifttemperatur: -25 °C

Drifttemperatur: -25 °C (min)

Antal I/O: 16

Antal ingångar: 16 x

Antal utgångar: 8 x

Mått.: (B x H) 65 mm x 212 mm

Höjd: 212 mm

Bredd: 65 mm

Tillverkarnr.: 70104877

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627630 Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O Modul Ethernet/IP Antal ingångar: 16 x Antal utgångar: 8 x Antal I/O: 16 2

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627630 Pepperl+Fuchs 70104877 ICE2-8IOL-G65L-V1D I/O Modul Ethernet/IP Antal ingångar: 16 x Antal utgångar: 8 x Antal I/O: 16 2

Beskrivning

Ethernet/IP IO-link-Master med 8 in-/utgångar, gränssnittstyp: Industrial Ethernet, protokoll: Ethernet/IP + Modbus TCP + OPC UA, överföringshastighet: 10/100 Mbit/s, antal/typ: 8 x IO-link Class A (X1 - X8) konfigurerbar som:max. 8 IO-link och 8 digitala ingångar max. 16 digitala ingångar max. 8 digitala ingångar och 8 digitala utgångar kortslutningssäker, omgivningstemperatur -25... 60 °C (-13 ... 140 °F), skyddsklass: IP67, anslutning: Strömförsörjning M12, L-kodad fältbuss M12, D-kodad in- /utgångar M12, A-kodad

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E360395
Display/kontroller
Led-visning: Se handbok
Vridreglage: Inställning av IP-adress
Elektriska data:
Nominell driftspänning 20... 30 V DC
Nominell spänning: 24 V/DC.
Strömförbrukning: typ. 120 mA
Tillåten strömbelastning: Max. 2 x 16 A per modul | (genomslingsström via L-kodad spänningsförsörjning) | summaström max. 6,7 A per modul
Galvanisk separering: Mellan US och UA
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikalisk: M12, D-kodad
Protokoll: Ethernet/IP + Modbus TCP + OPC UA + MQTT | Modbus max. PDI: 33 gånger per sekund | OPC UA max. PDI-uppdateringshastighet: 20 gånger per sekund | MQTT max. PDI-uppdateringshastighet: 10 gånger per sekund
Överföringshastighet: 10/100 Mbit/s
In-/utgångar
Antal/typ: 8 x IO-link Class A (X1 - X8) | kan konfigureras som: | max. 8 IO-link och 8 digitala ingångar | max. 16 digitala ingångar | max. 8 digitala ingångar och 8 digitala utgångar | kortslutningssäker
Sensorförsörjning: Port 1: Max. 1,6 A via L+ (PIN 1) | port 3: Max. 1 A via L+ (PIN 1) | portar 2 och 4-8: Max. 500 mA per port via L+ (PIN 1)
Utgångsström: Max. 200 mA per port över C/Q (Pin4)
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
Överensstämmelse med normer
KAPSLINGSKLASS EN 60529
Fältbussstandard: Typ 1 enligt IEC 61131-2, en 61131-9
Elektrisk säkerhet CSA C22.2 Nr. 61010-1-12 | UL 61010-1, IEC 61010-2-201
Emission: EN 61000-6-4, FCC, avsnitt 15, underavsnitt B, ICES-001, AS/NZS CISPR 11
IMMUNITET: EN 61000-6-2 , EN 61131-2 , EN 61131-9
Chocktålighet: EN 60068-2-27
Omgivningsförhållanden
Omgivningstemperatur: -25... 60 °C (-13 ... 140 °F)
Förvaringstemperatur: -40 85 °C (-40... 185 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 2000 m
Stöt- och vibrationstålighet 15 g, 11 ms, halvhus
Mekaniska data:
Husets längd: 29,8 mm
Höljets bredd: 65 mm
Höjd 212 mm
Kapslingsklass: IP 67
Anslutning: Strömförsörjning M12, L-kodad | fältbuss M12, D-kodad | in- /utgångar M12, A-kodad
Material
Hölje: Gjuten polyamid 66
Vikt: 454 g.
Vridmoment fästskruvar 8 Nm
Vridmoment kabelförskruvning 0,6 Nm
Konstruktion: Fälthölje
