Name: Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D I/O Modul Industrial Ethernet, IO-Link, Profinet, Ethernet/IP Antal ingånga
Brand: Pepperl+Fuchs
SKU: 2627622
Availability: BackOrder

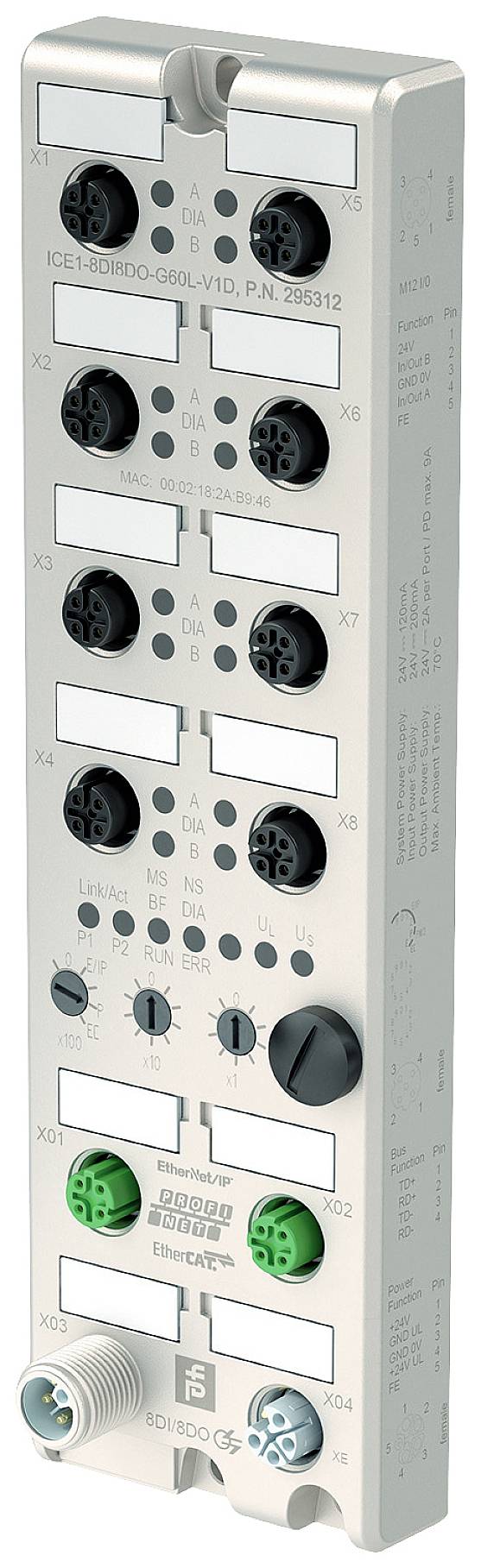

Modulär enhet - 8 ingångar och 4 utgångar med platsmarkering

Liknande avbildning

Datablad (PDF)

Leverans tis 5 jan. 2027

Antal

Styck

Toal (6 392,00 kr / stycken)

6 872,00 kr

-7 %

6 392,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: I/O Modul

Gränssnitt: Industrial Ethernet
IO-Link
Profinet
Ethernet/IP

Typ: ICE1-8IOL-S2-G60L-V1D

Driftspänning: 24 V/DC

Min. drifttemperatur: -20 °C

Drifttemperatur: -20 °C (min)

Antal I/O: 16

Antal ingångar: 12 x

Antal utgångar: 12 x

Mått.: (B x H) 59.6 mm x 200 mm

Höjd: 200 mm

Bredd: 59.6 mm

Tillverkarnr.: 70103603

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627622 Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D I/O Modul Industrial Ethernet, IO-Link, Profinet, Ethernet/IP Antal ingånga

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627622 Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D I/O Modul Industrial Ethernet, IO-Link, Profinet, Ethernet/IP Antal ingånga

Beskrivning

Antal/typ: 4 x IO-link Class A (X1 - X4) 4 x IO-Link klass B (X5 - X8) konfigurerbar som: Max. 8 IO-link och 4 digitala in- och utgångar max. 12 digitala ingångar och 4 digitala utgångar max. 12 digitala utgångar och kortslutningssäkra 4 digitala ingångar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E223772
Display/kontroller
Led-visning: Se handbok
Vridreglage: Inställning av fältbussprotokollet
Elektriska data:
Nominell driftspänning 18... 30 V
Nominell spänning: 24 V/DC.
Strömförbrukning: typ. 200 mA
Tillåten strömbelastning: Max. 2 x 16 A per modul | (genomslingsström via L-kodad spänningsförsörjning) | summaström max. 9 A per modul
Galvanisk separering: MellanU s ochUL gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikalisk: M12, D-kodad
Protokoll: PROFINET IO med Media redundancy Protocol (MRP) och S2-systemredundans. Ethernet/IP med Device-Level-ring (DLR)
Överföringshastighet: 10/100 Mbit/s
In-/utgångar
Antal/typ: 4 x IO-link Class A (X1 - X4) | 4 x IO-Link klass B (X5 - X8) | kan konfigureras som: | max. 8 IO-link och 4 digitala in- och utgångar | max. 12 digitala ingångar och 4 digitala utgångar | max. 12 digitala utgångar och 4 digitala ingångar | kortslutningssäker
Sensorförsörjning: Max. 500 mA per port (X1 - X8) via L+ (PIN 1)
Utgångsström max. 500 mA per port (X1 - X8) via C/Q (PIN 4) | dessutom max. 2 A per port (X5 - X8) via UAux (PIN 2)
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Överensstämmelse med normer
KAPSLINGSKLASS EN 60529:2000
Fältbussstandard: Typ 1 enl. IEC 61131-2
Emission: EN 61000-6-4:2007+A1:2011
Immunitet: EN 61000-6-2:2005
Chocktålighet: EN 61131-2:2004
Omgivningsförhållanden
Omgivande temperatur: -20 ... 70 °C (-4... 158 °F)
Förvaringstemperatur: -40 70 °C (-40... 158 °F)
Kall starttemperatur: -40 °C (-40 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 2000 m
Stöt- och stöttålighet: 50 g, 11 ms, alla axlar
Vibrationstålighet: 15 g vid 5 - 500 Hz
Föroreningsgrad: 3
Mekaniska data:
Kontaktelement: Pa
Husets längd: 21 mm
Höljets bredd: 59,6 mm
Höjd 200 mm
KAPSLINGSKLASS IP65/IP67/IP69K
Anslutning: Strömförsörjning M12, L-kodad | fältbuss M12, D-kodad | in- /utgångar M12, A-kodad
Material
Kontakter: CuSn, guldpläterad | CuNi, guldpläterad
Hölje: Pressgjuten zink
Tätning: FKM
Vikt: 500 g.
Vridmoment fästskruvar 1 Nm
Vridmoment kabelförskruvning 0,6 Nm
Konstruktion: Fälthölje
Åtdragningsmoment för klämskruvar 0,5 Nm
